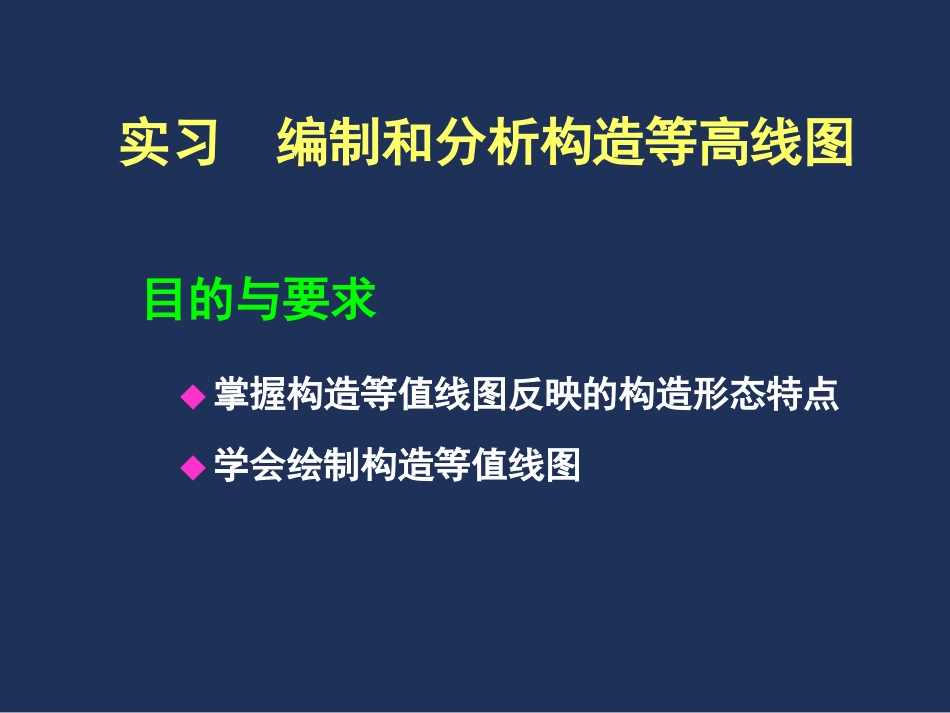

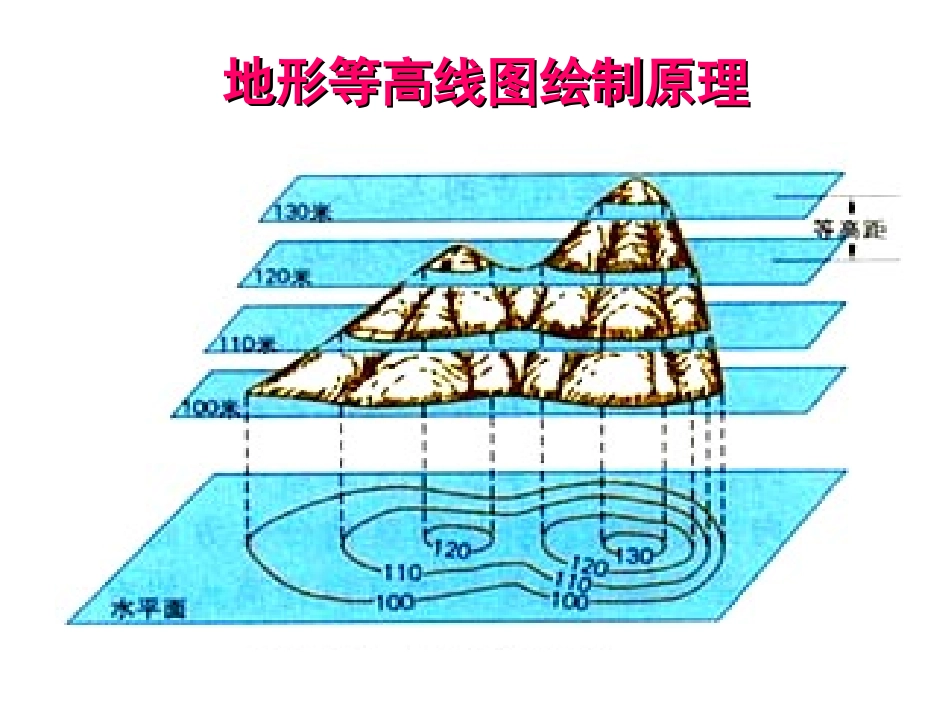

构造地质学实习构造地质学实习编制和分析构造等高线图实习编制和分析构造等高线图目的与要求◆掌握构造等值线图反映的构造形态特点◆学会绘制构造等值线图地形等高线图绘制原理地形等高线图绘制原理1、构造等高线图的阅读及分析1）构造等高线图:根据用等高线表现地面起伏的地形图绘制原理。用等高线表示一个地区某一特定岩层的顶面或底面的起伏形态变化情况的一种平面构造图件,也称构造等值线图或简称构造图.●特点：这种构造图能定量地、醒目地反映了地下构造，特别是褶皱构造形态和断层的分布.●应用领域：油气田、煤田和一些层状矿床的勘探和开采中经常编绘的一种重要图件.2)构造等高线图的分析构造图是用等高线或等深线反映地下某一岩层（标准层）层面起伏情况的平面图。它与地形图等高线有完全相似的性质，因此可以用它分析构造的形态、两翼陡缓、闭合高度等很多内容。1.构造形态：●背斜：等高线封闭，内圈高程高，外圈高程低；（内高外低）●向斜：等高线封闭，内圈高程低，外圈高；（内低外高）有关构造图的一些概念：高点、核部、翼部；鞍部、构造鼻、构造阶地；圈闭--闭合背斜、闭合度、闭合面积构造图上反映各种褶皱类型构造图上反映各种褶皱类型对于褶皱构造，可利用构造图定量地分析褶皱两翼陡缓、对于褶皱构造，可利用构造图定量地分析褶皱两翼陡缓、枢纽起伏、背斜闭合构造以及褶皱的各种形态枢纽起伏、背斜闭合构造以及褶皱的各种形态独山子油田构造图独山子油田构造图图示闭合背斜具有两个高点图示闭合背斜具有两个高点问：下图闭合背斜有几个高点？问：下图闭合背斜有几个高点？圈闭的度量圈闭的规模或大小可以用圈闭的有效容积来评价。它主要决定于闭合面积、闭合（高）度、储集层的有效厚度和有效孔隙度的分布等.圈闭和油气藏的度量参数构造图构造图构造横剖面图构造横剖面图估算背斜闭合度示意图估算背斜闭合度示意图闭合度为闭合度为200m200m背斜闭合度就是沿着背斜背斜闭合度就是沿着背斜顶线从顶线从XX附近的高点到附近的高点到YY处处鞍部之高度差鞍部之高度差最低闭合等高线与不闭合的等高最低闭合等高线与不闭合的等高线之间画一条线之间画一条辅助等高线辅助等高线闭合度为闭合度为300m300m，，500500mm等值线所等值线所包围的面积包围的面积即为该构造即为该构造的闭合面积的闭合面积闭合背斜的闭合度与闭合面积（据闭合背斜的闭合度与闭合面积（据W.L.RusselW.L.Russel））2.构造的产状变化•①等高线延伸方向，表示了岩层走向及其变化；•②等高线的疏密，表示岩层倾角的陡缓；•③用作图法，可求岩层产状；100-10-20向斜50构造鼻构造阶地30200•④用实线和虚线的重叠表示岩层的倒转；等高线沿轴向的疏密及高程变化，反映枢纽或脊(槽)线的纵向起伏变化.正断层正断层逆断层逆断层•⑤等高线的错开或重叠，为断层所至；•正断层：表现为等高线的缺失；•逆断层：表现为等高线的重复；0005525052414420000144200001443000014430000144400001444000014450000144500004600000460000046100004610000WS00433WS00433WS00436WS00436WS00444WS00444WS00449WS00449WS00454WS00454WS00599WS00599WS00611WS00611WS00418WS00418WS00425WS00425WS00603WS00603BC01-L1WS01431WS01435WS01435WS01438WS01438WS01605WS01605WS01427WS01427ta96115ta97119ta97119ta9799ta9799乌参1塔里木盆地乌参1井附近巴西盖组（K1bx）顶面构造等高线图3.构造组合•在较大区域的构造单个线图上，可以看到地下褶皱及褶皱与断层的组合关系。在资料较丰富、编绘较精细的构造图上，还可以反映出次级构造形态.●资料来源：钻井（钻探资料）物探资料（地震资料）野外实测资料、图切剖面2.构造等值线图的绘制求构造等高线点的方法求构造等高线点的方法用地质剖面编制构造图●1)换算各井位目的层层面标高所谓目的层是指选定用来反映地下构造的一个特定的岩层或矿层。要绘目的层面的等高线就必须测定或换算出它在各处的标高。目的层标高=地面标高--目的层埋藏深度●方法：本次实习采用钻孔资料绘制构造等高线图方法.这种编制构造图的方法，是油气田生产中常用的方法之一。其使用条件为：①有井位...
