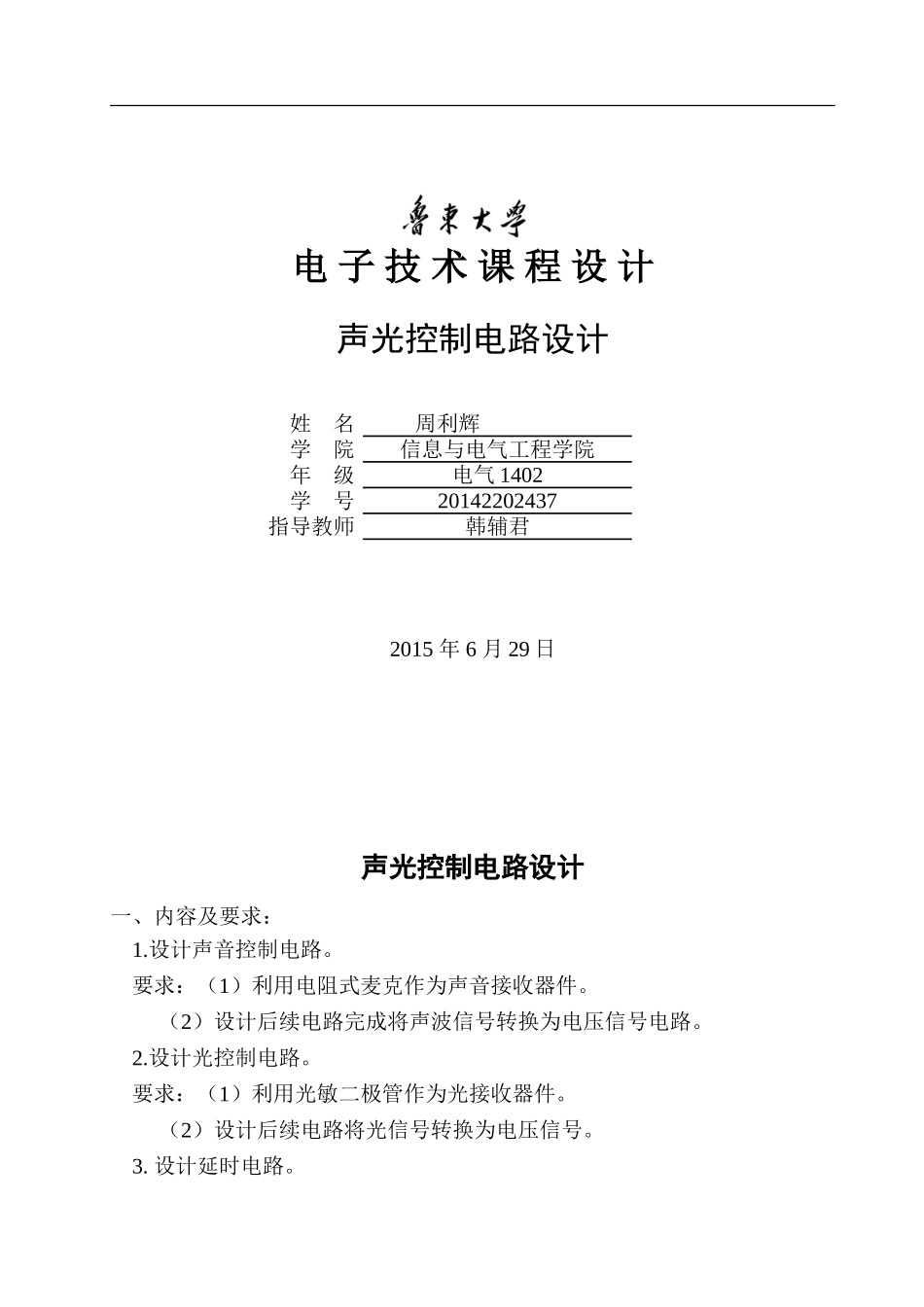

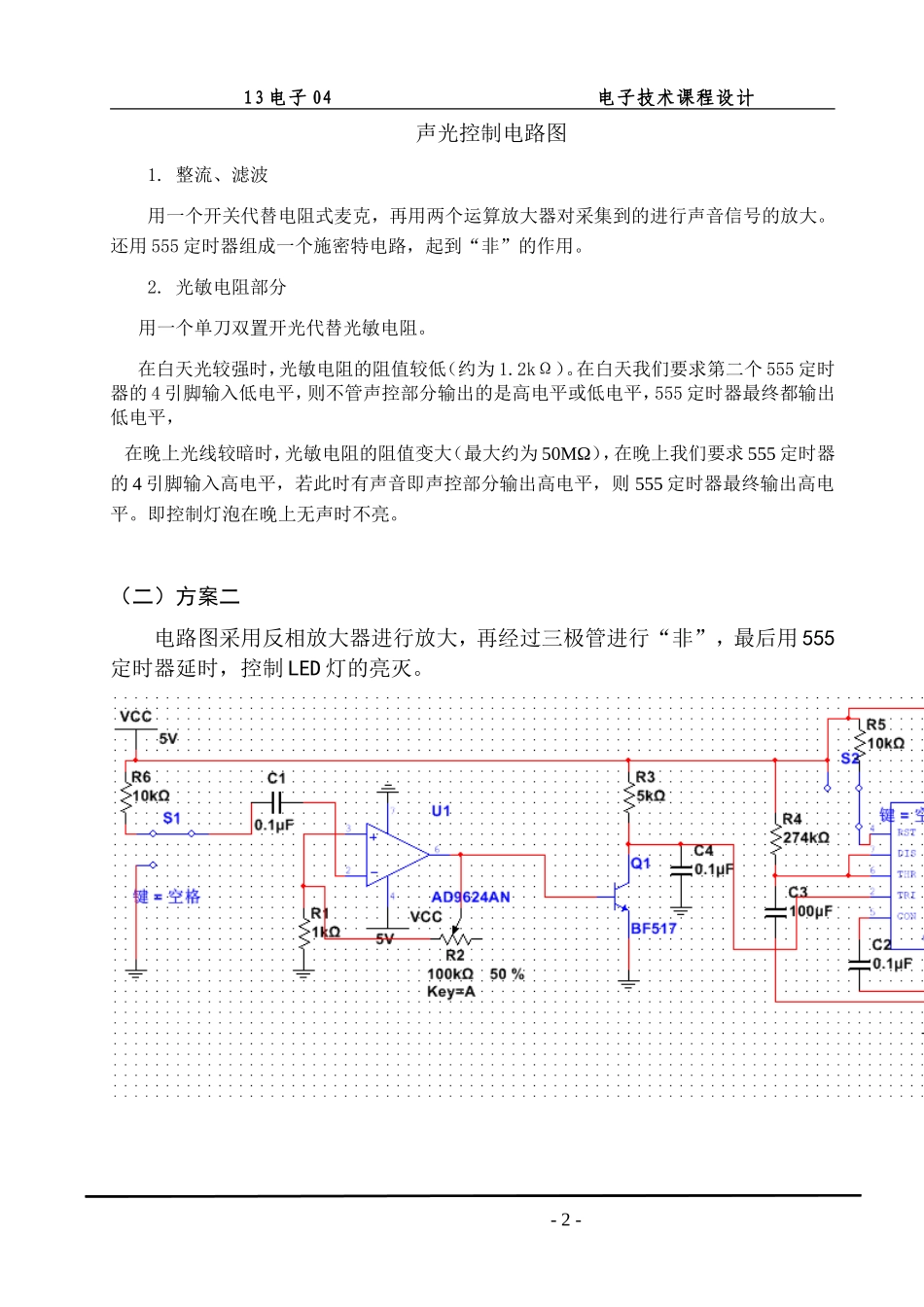

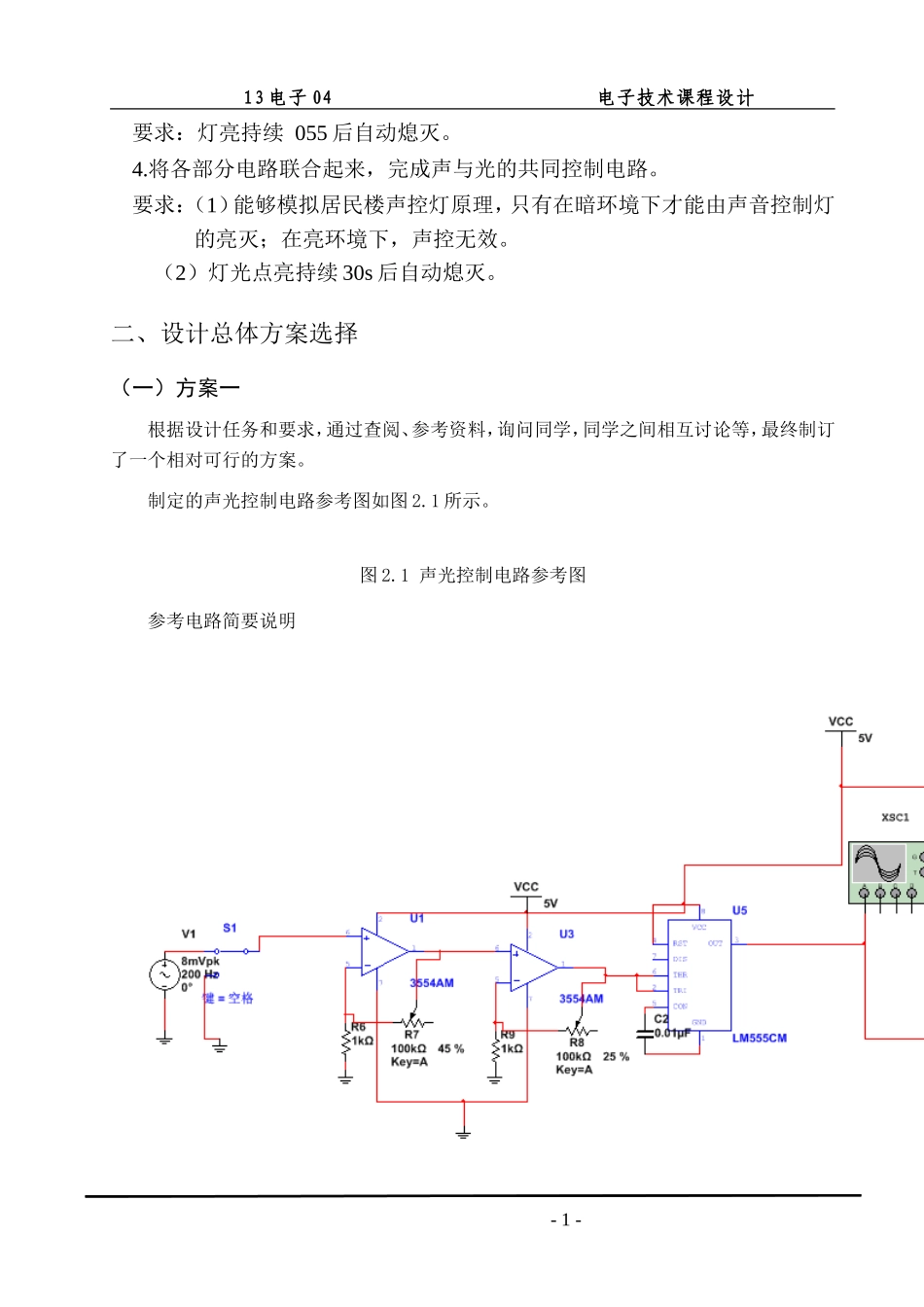

电子技术课程设计声光控制电路设计姓名周利辉学院信息与电气工程学院年级电气1402学号20142202437指导教师韩辅君2015年6月29日声光控制电路设计一、内容及要求：1.设计声音控制电路。要求：（1）利用电阻式麦克作为声音接收器件。（2）设计后续电路完成将声波信号转换为电压信号电路。2.设计光控制电路。要求：（1）利用光敏二极管作为光接收器件。（2）设计后续电路将光信号转换为电压信号。3.设计延时电路。13电子04电子技术课程设计要求：灯亮持续055后自动熄灭。4.将各部分电路联合起来，完成声与光的共同控制电路。要求：（1）能够模拟居民楼声控灯原理，只有在暗环境下才能由声音控制灯的亮灭；在亮环境下，声控无效。（2）灯光点亮持续30s后自动熄灭。二、设计总体方案选择（一）方案一根据设计任务和要求，通过查阅、参考资料，询问同学，同学之间相互讨论等，最终制订了一个相对可行的方案。制定的声光控制电路参考图如图2.1所示。图2.1声光控制电路参考图参考电路简要说明-1-13电子04电子技术课程设计声光控制电路图1.整流、滤波用一个开关代替电阻式麦克，再用两个运算放大器对采集到的进行声音信号的放大。还用555定时器组成一个施密特电路，起到“非”的作用。2.光敏电阻部分用一个单刀双置开光代替光敏电阻。在白天光较强时，光敏电阻的阻值较低（约为1.2kΩ）。在白天我们要求第二个555定时器的4引脚输入低电平，则不管声控部分输出的是高电平或低电平，555定时器最终都输出低电平，在晚上光线较暗时，光敏电阻的阻值变大（最大约为50MΩ），在晚上我们要求555定时器的4引脚输入高电平，若此时有声音即声控部分输出高电平，则555定时器最终输出高电平。即控制灯泡在晚上无声时不亮。（二）方案二电路图采用反相放大器进行放大，再经过三极管进行“非”，最后用555定时器延时，控制LED灯的亮灭。-2-13电子04电子技术课程设计三、单元模块设计1.电源电路：电源电路就是把220V的交流电转换成需要的5V的直流电。首先通过一个变压器降压，然后再加上一个电桥，中间通过一些电阻和电容，起到滤波的作用。还用到一个7805芯片，把输出电压稳定在5V上。用到的电路图如下：得到的电压如图所示:2.声音控制电路：首先通过一个电阻式麦克来收集声音信号，然后让它通过两个正相放大电-3-13电子04电子技术课程设计路，把声音信号放大。再用555定时器构成一个施密特触发器来整波。当Vi由0v开始增加，一直到Vi
