泵与泵站第九讲讲义VIP免费

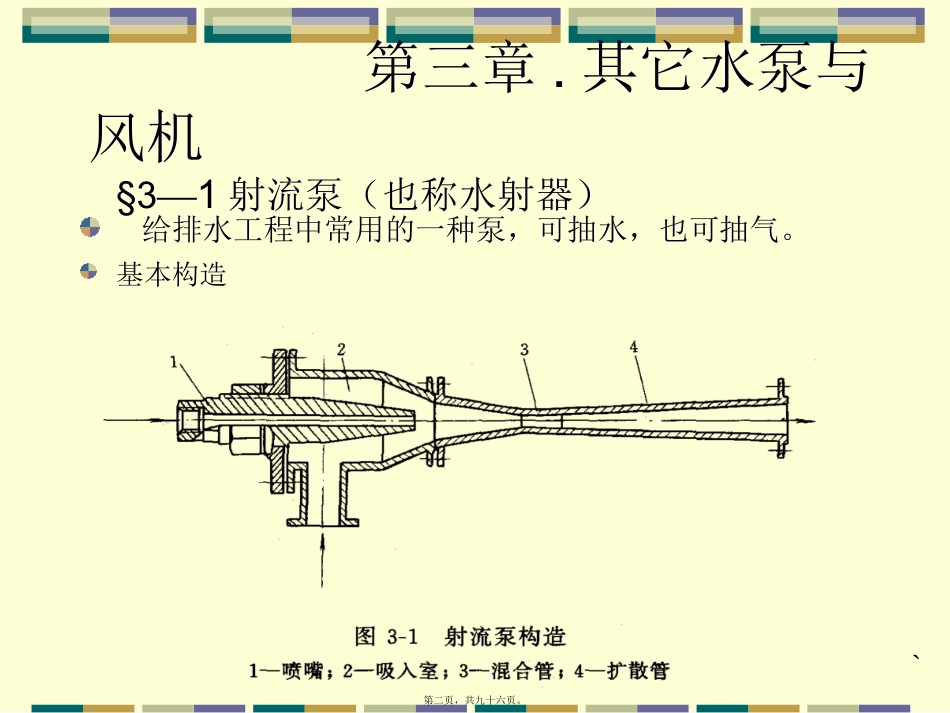

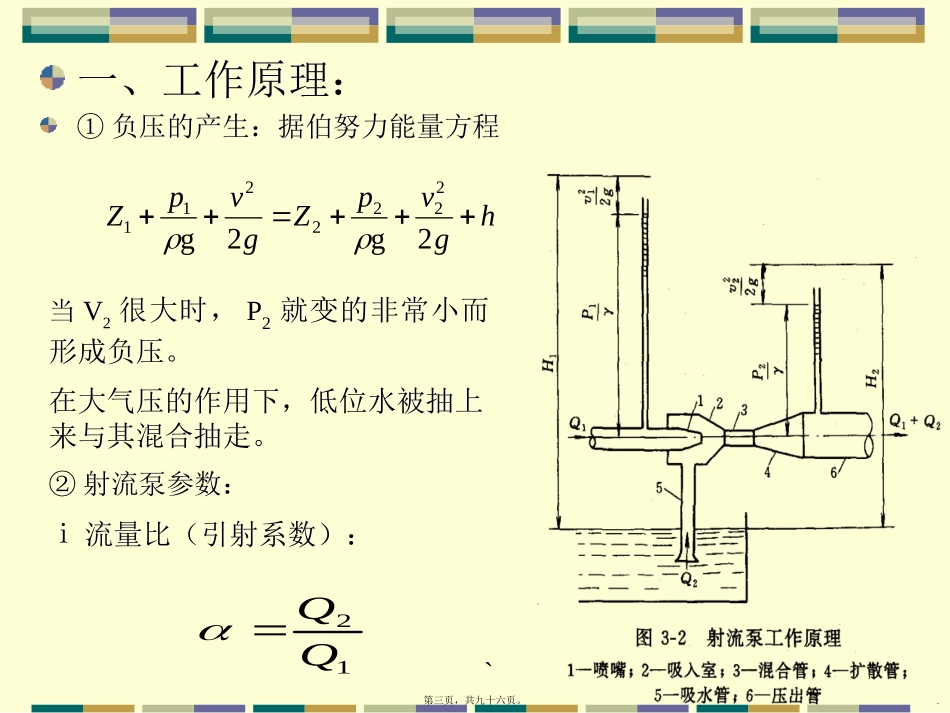

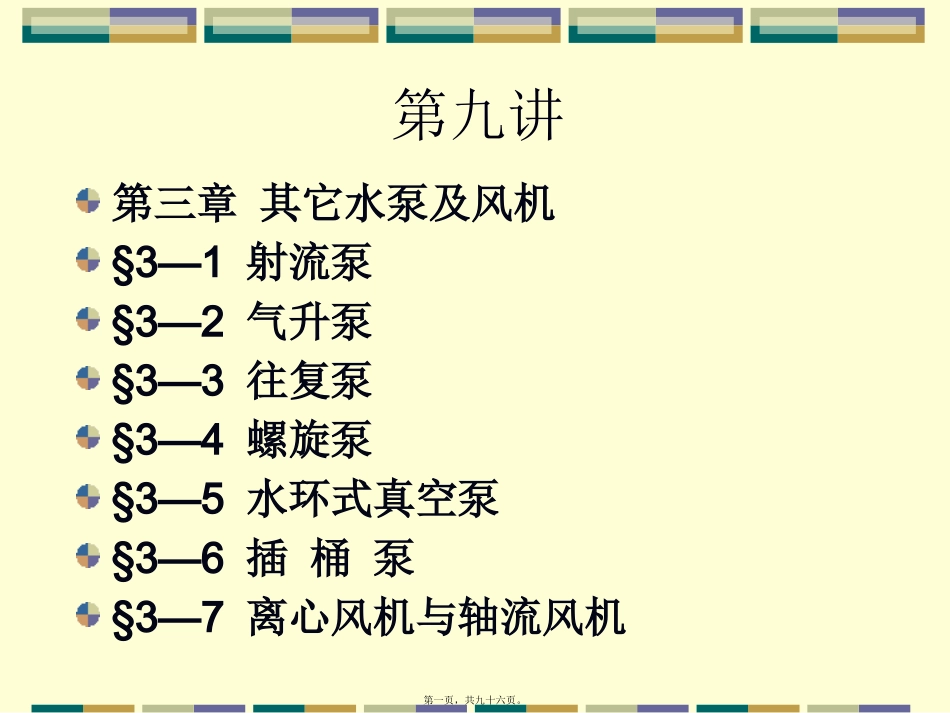

第九讲第三章其它水泵及风机§3—1射流泵§3—2气升泵§3—3往复泵§3—4螺旋泵§3—5水环式真空泵§3—6插桶泵§3—7离心风机与轴流风机第一页，共九十六页。第三章.其它水泵与风机§3—1射流泵（也称水射器）给排水工程中常用的一种泵，可抽水，也可抽气。基本构造`第二页，共九十六页。一、工作原理：①负压的产生：据伯努力能量方程hgvpZgvpZ2g2g2222211当V2很大时，P2就变的非常小而形成负压。在大气压的作用下，低位水被抽上来与其混合抽走。②射流泵参数：ⅰ流量比（引射系数）：12QQ`第三页，共九十六页。Q1—工作流体流量（m3/S）Q2—被抽流体流量（m3/S）ⅱ压头比：H1—喷咀前工作流体具有的比能（mH20）H2—射流泵出口液体具有的比能（mH20）H2是射流泵的扬程H1-H2—射流泵的工作压力。ⅲ断面比:F1—喷咀的断面积。（m2）F2—混合段的断面积。（m2）212HHH21FFm`第四页，共九十六页。二、射流泵的计算：我们在设计射流泵时，常采用最佳效率参数法，通过实验，找出最高效率（30%左右）时，αβm三者之间的参数关系。列表（表3-1），设计时，直接应用此表：`第五页，共九十六页。解：①27.02677337212HHH查表.用差分法，求得流量比：α=1.12；断面比：m=0.23。②工作液体流量：Q1smsmQQ/0045.012.1/005.03312）（③喷咀面积：管咀计算公式：1112gHFQ`第六页，共九十六页。Ф—喷咀流量系数，取Ф=0.95F1—喷咀断面积（m2）∴F1=0.000186m2=186mm2mmFFd4.1518613.113.14111④混合管断面积：21280723.0186mmmFFmmFd3280713.113.122`第七页，共九十六页。⑤喷咀与混合管的间距：L实验资料：合适范围L=（1~2）d取L=16—30mm⑥混合管型式及长度L2圆锥型：型圆柱型：效能优于圆锥实验资料：合适范围L2=（6—7）d2∴L2=6d2=6×32=192mm⑦扩散管长L3及扩散管圆锥角θ实验：θ=80~100`第八页，共九十六页。取θ=80；d3用DN70mm管道，d3=67mm22233tgddLd3d2θmmtgL2500699.05.17282326703⑧喷嘴长度：L1实验资料：收缩圆锥角不大于400，喷咀的另一端与压力管相连。第九页，共九十六页。由Q1=4.5L/S（由经济流速，1.2～2.0m/s）定压力管的管径为50mm。mmtgL45364.05.17240215501⑨射流泵效率：η3.027.012.1gg21122）（HHQHQ⑩吸入室构造：吸水口在喷口的后方。吸入水的流速不能太大。吸入室的真空值Hs<7mH20`第十页，共九十六页。三、射流泵的优缺点：1、优点：构造简单、尺寸小、重量轻、价格便宜；便于加工制造；无运动元件，吸水口露出水面后断流无危险；可抽升污泥或其它固液两相流；可以与离心泵联合从深井中取水。2、缺点：效率太低30%左右。四、射流泵的应用：①作离心泵的抽气引水装置。（多用真空泵）②水厂中可用来抽吸液氯或矾液。③在地下水除铁中作为曝气充氧设备。④污泥消化池中：搅拌污泥和污泥混合泵。污水处理中的曝气，气浮法中的加气设备。`第十一页，共九十六页。⑤与离心泵联合工作增加离心泵的吸水高度。⑥在工程中，用于井点降低地下水位。`第十二页，共九十六页。§3—2气升泵气升泵又名空气扬水机。它是以压缩空气为动力来升水、升液或提升矿浆的一种气举装置。基本构造：1、扬水管；2、输气管；3、喷嘴；4、气水分离箱。等部件组成。特点：构造简单，在现场可以利用管材就地装配。`第十三页，共九十六页。一、工作原理图示：为一个装置气升泵的钻井示意。地下水的静水位为0－0，来自空气压缩机的压缩空气由输气管2经喷嘴3输入扬水管1；于是，在扬水管中形成了空气和水的水气乳状气水混合液，比重变小，所以，沿扬水管而上涌；流入气水分离箱4，在该箱中，水气乳状液以一定的速度撞在伞形钟罩7上，由于冲击而达到了水气分离的效果；`第十四页，共九十六页。分离出来的空气经气水分离箱顶部的排气孔5逸出，落下的水则借重力流出，由管道引入清水池中。水气乳液的比重小于水（一般上升的水气乳液比重为0.15～0.25左右），比重小的液体的液面高，在高度为h1的水柱压力作用下，根据液体平衡的条件，水气乳液上升至h的高度，...
