第八章 遥感制图 教学培训课件VIP免费

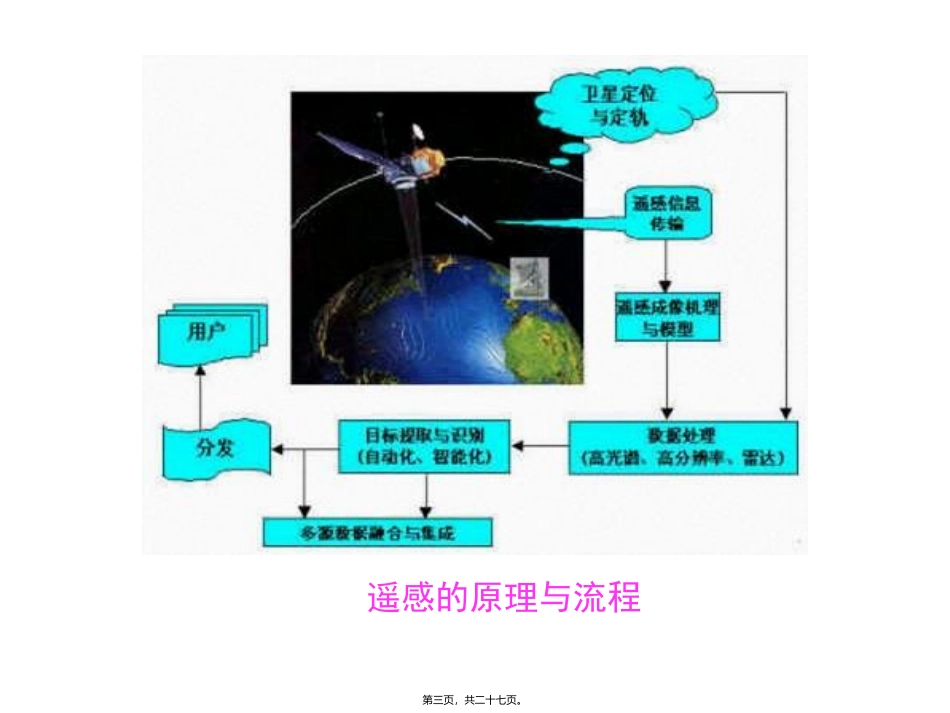

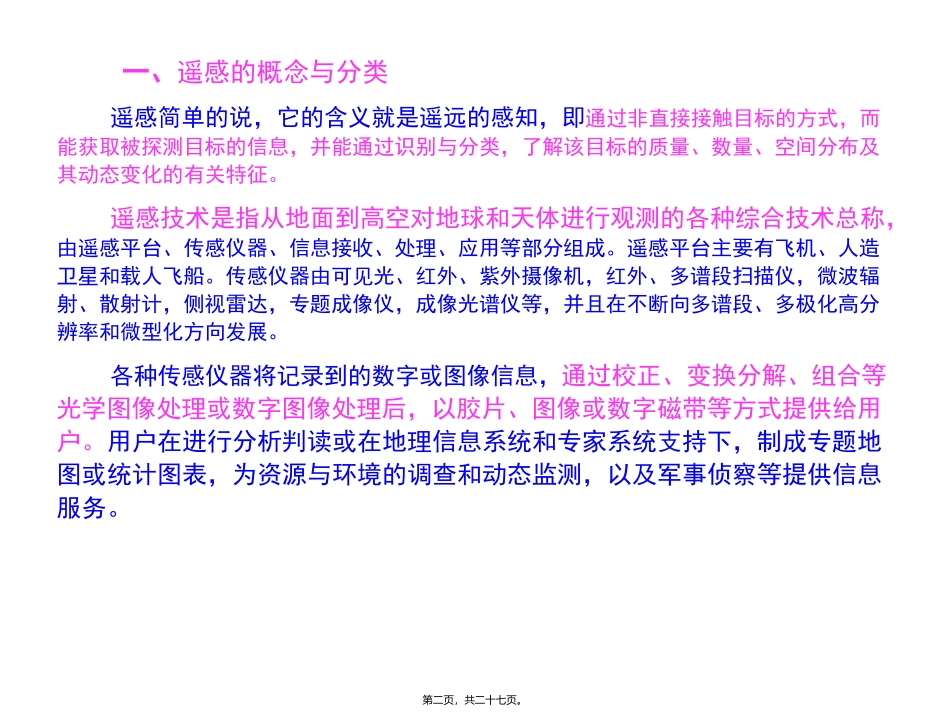

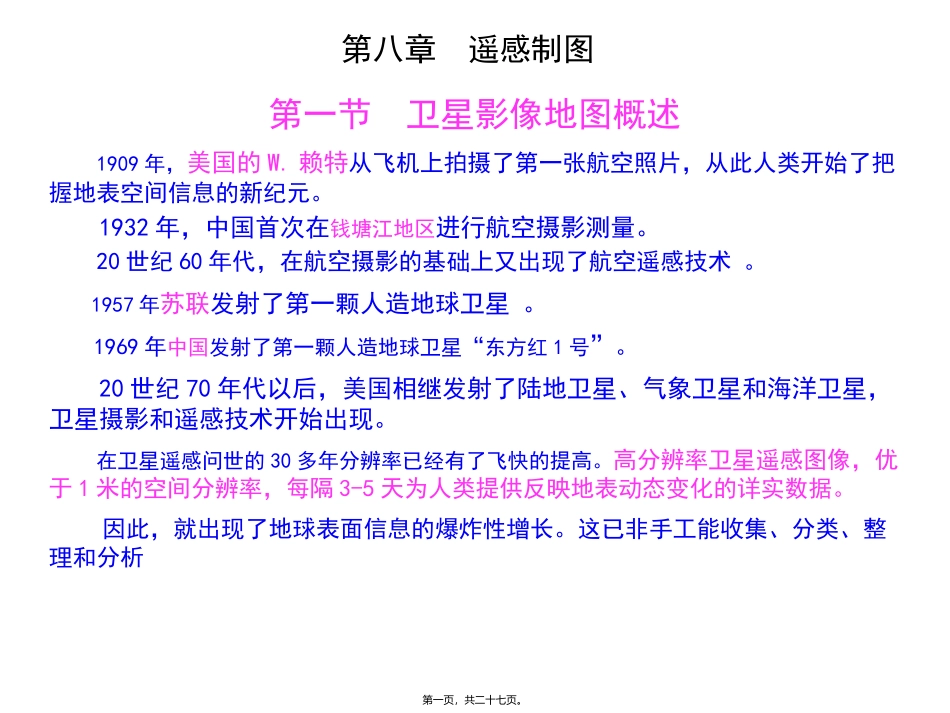

第八章遥感制图第一节卫星影像地图概述1909年，美国的W.赖特从飞机上拍摄了第一张航空照片，从此人类开始了把握地表空间信息的新纪元。1932年，中国首次在钱塘江地区进行航空摄影测量。20世纪60年代，在航空摄影的基础上又出现了航空遥感技术。1957年苏联发射了第一颗人造地球卫星。1969年中国发射了第一颗人造地球卫星“东方红1号”。20世纪70年代以后，美国相继发射了陆地卫星、气象卫星和海洋卫星，卫星摄影和遥感技术开始出现。在卫星遥感问世的30多年分辨率已经有了飞快的提高。高分辨率卫星遥感图像，优于1米的空间分辨率，每隔3-5天为人类提供反映地表动态变化的详实数据。因此，就出现了地球表面信息的爆炸性增长。这已非手工能收集、分类、整理和分析第一页，共二十七页。一、遥感的概念与分类遥感简单的说，它的含义就是遥远的感知，即通过非直接接触目标的方式，而能获取被探测目标的信息，并能通过识别与分类，了解该目标的质量、数量、空间分布及其动态变化的有关特征。遥感技术是指从地面到高空对地球和天体进行观测的各种综合技术总称，由遥感平台、传感仪器、信息接收、处理、应用等部分组成。遥感平台主要有飞机、人造卫星和载人飞船。传感仪器由可见光、红外、紫外摄像机，红外、多谱段扫描仪，微波辐射、散射计，侧视雷达，专题成像仪，成像光谱仪等，并且在不断向多谱段、多极化高分辨率和微型化方向发展。各种传感仪器将记录到的数字或图像信息，通过校正、变换分解、组合等光学图像处理或数字图像处理后，以胶片、图像或数字磁带等方式提供给用户。用户在进行分析判读或在地理信息系统和专家系统支持下，制成专题地图或统计图表，为资源与环境的调查和动态监测，以及军事侦察等提供信息服务。第二页，共二十七页。遥感的原理与流程第三页，共二十七页。二、遥感的特点及其应用领域遥感信息的主要特点可以概括为以下几个方面：（1）宏观性和综合性（2）多波段性（3）多时相性三、遥感制图的信息源编制地图，必须要有空间数据，也就是地图的信息源，而遥感信息的判读与制图的目的，就是要从遥感图像上将经过概括化了的地面信息提取出来，并将其典型特征用地图符号表示在二维平面上，以供人们去认识和识别图上所显示的离散化、特征化了的信息。第四页，共二十七页。1主要信息源截至目前世界各国已经发射的遥感卫星有数十种之多，例如美国的陆地卫星（Landsat）、气象卫星(NOAA)、海洋卫星(Seasat),法国的SPOT卫星，日本的MOS卫星，JERS卫星、ADES卫星，欧空局的ERS卫星和印度的IRS卫星等。我国目前经常使用的信息源主要有美国的Landsat-TM、NOAA-AVHRR和法国的POT-HRV。第五页，共二十七页。QuickBird卫星北京公主坟立交桥QuickBird卫星是2001年10月18日在美国发射成功的目前世界上商业卫星中分辨率最高、性能较优的一颗卫星。它在空间分辨率（0.61米），多光谱成像（1个全色通道、4个多光谱通道）、成像幅宽（16.5公里X16.5公里）、成像摆角等方面具有显著的优势，能够满足更专业、更广泛应用领域的遥感用户。第六页，共二十七页。IKONOS是美国空间成像公司于1999年9月24日发射升空的世界第一颗高分辨率商用卫星，是由美国洛克希德马丁(LockheedMartin)公司设计制造的。雷神（Raytheon）公司负责建立地面接收系统和影像处理系统即客户服务系统。IKONOS卫星不仅能够提供高清晰度,分辨率达1米的卫星影像,而且开拓了一个新的更快捷、更经济获得最新地球影像信息的途径。IKONOS的影象的效果接近于航片，行人已可分辨。美国的IKONOS卫星毛主席纪念堂第七页，共二十七页。陆地卫星7号（原称为地球资源技术卫星）于1999年4月15日由美国航空航天局发射，携带了增强型主题成像传感器（ETM+）。它是陆地星-6的改进型。其特点是具有同NASA的跟踪和数据中继卫星的横向中继站，还拥有数据流中的"海事星"全球定位系统信息，能提供图像定位信息。该卫星还装有宽带高容量磁带记录仪以及增强主题测绘仪以适度改进陆地星-6。分辨率70米。陆地卫星7号陆地卫星7号图像第八页，共二十七页。Spot4卫星Spot三维卫星影像Spot对地观测卫星系统是由法国空间研究中心发展的，参与的国家还...
