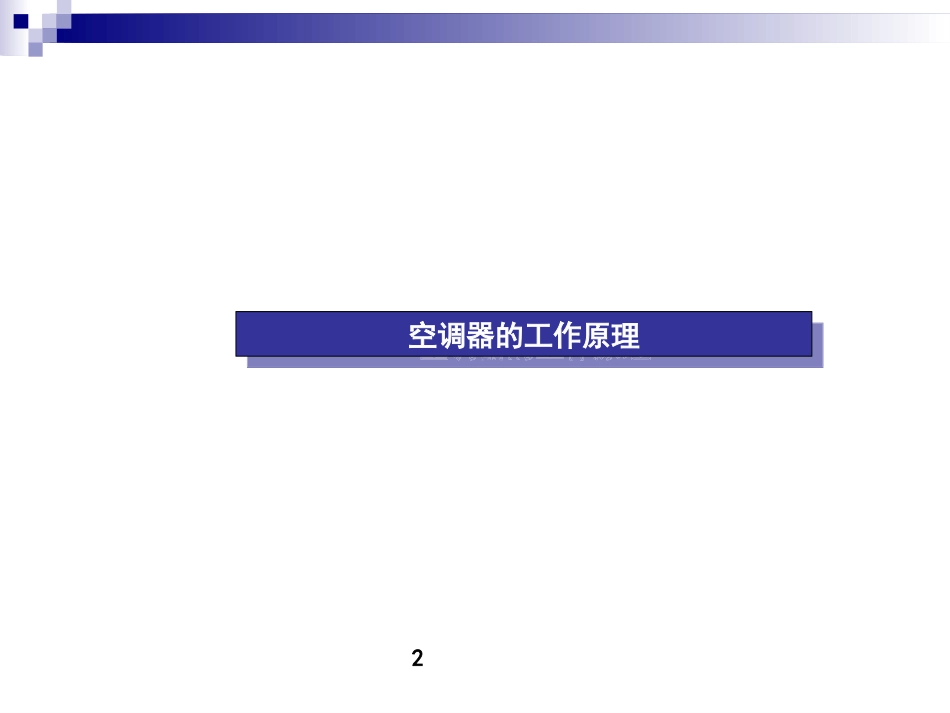

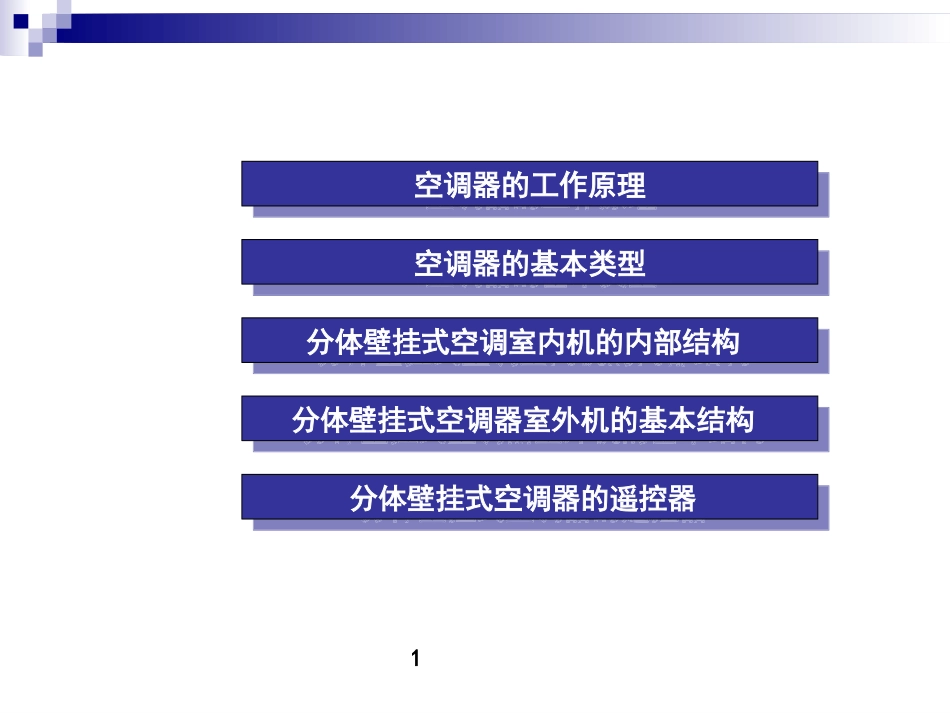

家用空调器结构组成及其工作原理家用空调器结构组成及其工作原理空调器的基本类型空调器的基本类型空调器的工作原理空调器的工作原理分体壁挂式空调器室外机的基本结构分体壁挂式空调器室外机的基本结构分体壁挂式空调室内机的内部结构分体壁挂式空调室内机的内部结构分体壁挂式空调器的遥控器分体壁挂式空调器的遥控器1空调器的工作原理空调器的工作原理2冷暖空调的制冷原理空调器室内机组空调器室外机组蒸发器四通阀毛细管单向阀冷凝器压缩机制冷工作时，压缩机将制冷剂压缩成过热蒸气制冷工作时，压缩机将制冷剂压缩成过热蒸气蒸气从压缩机排气口排出，然后进入电磁四通换向阀蒸气从压缩机排气口排出，然后进入电磁四通换向阀制冷剂蒸气经电磁四通换向阀换向后进入冷凝器制冷剂蒸气经电磁四通换向阀换向后进入冷凝器制冷剂蒸气在冷凝器中由风扇进行冷却，风扇吹出热风制冷剂蒸气在冷凝器中由风扇进行冷却，风扇吹出热风贯流风扇干燥过滤器冷凝后的制冷剂液体经单向阀、干燥过滤器、毛细管进入蒸发器冷凝后的制冷剂液体经单向阀、干燥过滤器、毛细管进入蒸发器液体制冷剂在蒸发器中吸热蒸发为气体，使周围空气温度降低液体制冷剂在蒸发器中吸热蒸发为气体，使周围空气温度降低轴流风扇将冷凝器周围的冷风吹出，送到室内轴流风扇将冷凝器周围的冷风吹出，送到室内制冷剂气体经四通阀回到压缩机中，如此往复维持制冷循环制冷剂气体经四通阀回到压缩机中，如此往复维持制冷循环轴流风扇注：单向阀具有单向导通、反向截止的作用注：单向阀具有单向导通、反向截止的作用3冷暖空调的制热原理制热工作时，压缩机将制冷剂压缩成过热蒸气制热工作时，压缩机将制冷剂压缩成过热蒸气过热蒸气经过四通阀的换向作用直接进入室内，原蒸发器变为冷凝器过热蒸气经过四通阀的换向作用直接进入室内，原蒸发器变为冷凝器蒸气在冷凝器中放热冷凝，由风扇将冷凝器周围的热气吹向室内蒸气在冷凝器中放热冷凝，由风扇将冷凝器周围的热气吹向室内冷凝后的制冷剂经单向阀、干燥过滤器、毛细管到达室外蒸发器冷凝后的制冷剂经单向阀、干燥过滤器、毛细管到达室外蒸发器液体制冷剂在蒸发器中吸热蒸发，其周围的冷空气由风扇吹出液体制冷剂在蒸发器中吸热蒸发，其周围的冷空气由风扇吹出蒸发后的气体经四通阀返回到压缩机中，如此往复维持制热循环蒸发后的气体经四通阀返回到压缩机中，如此往复维持制热循环4经压缩机压缩后的制冷剂气体导入冷凝器的流向图制冷工作时，低压低温的制冷剂气体被压缩机压缩成高压高温的过热蒸气，蒸气经四通阀后进入冷凝器中制冷工作时，低压低温的制冷剂气体被压缩机压缩成高压高温的过热蒸气，蒸气经四通阀后进入冷凝器中5经毛细管降压的制冷剂流向图干燥过滤器毛细管单向阀液体截止阀气体截止阀6经毛细管降压的制冷剂流向图制冷剂气体在冷凝器中冷凝后，经单向阀、毛细管、干燥过滤器，由液体截止阀送入室内机组蒸发器中制冷剂气体在冷凝器中冷凝后，经单向阀、毛细管、干燥过滤器，由液体截止阀送入室内机组蒸发器中液体制冷剂进入室内蒸发器7干燥过滤器毛细管单向阀液体截止阀气体截止阀制冷剂返回室外机的流向图电磁四通换向阀制冷剂液体在室内机蒸发器中蒸发后，由气体截止阀返回到室外机组的压缩机中，再次进行压缩，以维持制冷循环制冷剂液体在室内机蒸发器中蒸发后，由气体截止阀返回到室外机组的压缩机中，再次进行压缩，以维持制冷循环8空调器的基本类型空调器的基本类型9窗式空调器的外形10壁挂式空调器的外形11柜式空调器的外形12吊顶式空调器的外形13分体壁挂式空调器室内机的内部结构分体壁挂式空调器室内机的内部结构14典型分体壁挂式空调器室内机的机壳结构示意图指示屏吸气栅吸气窗垂直风向叶片水平风向叶片底侧配管孔左侧配管孔15实际空调器室内机的外形图吸气窗吸气栅显示屏导风板16不同空调器的吸气窗和吸气栅17空调器室内机的内部结构吸气栅吸气窗空气过滤网清洁滤尘网蒸发器18空调器室内机出风口的结构示意图导风口19垂直导风板的驱动电机垂直风向叶片水平风向叶片驱动电机20垂直风向叶片（垂直导风板）的摆动方式21工作时，垂直导风板会在电机的驱动下...
