CT血管造影快速手册VIP免费

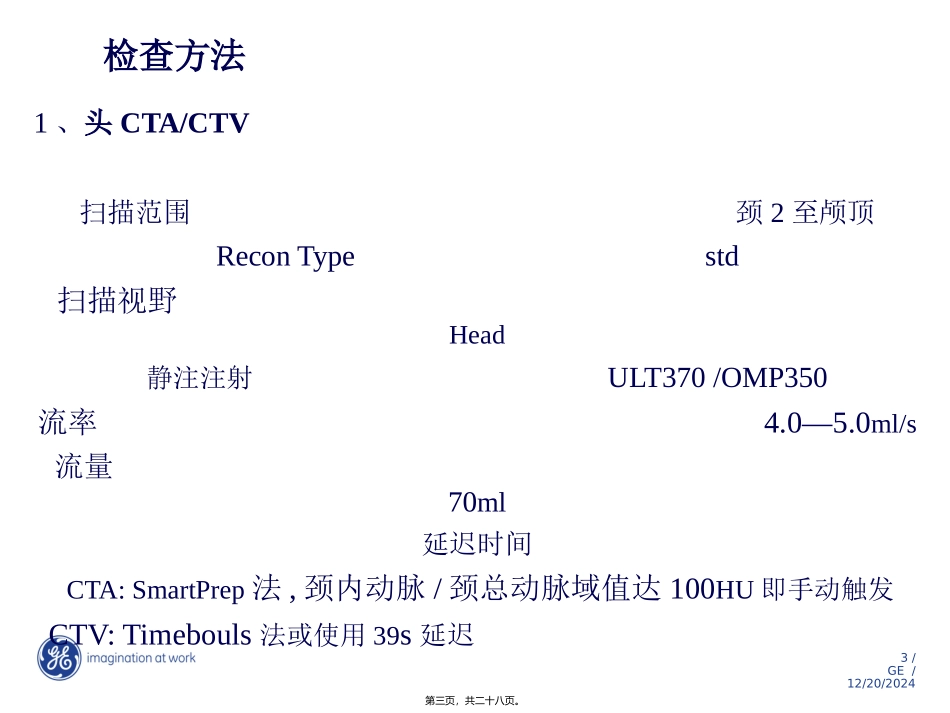

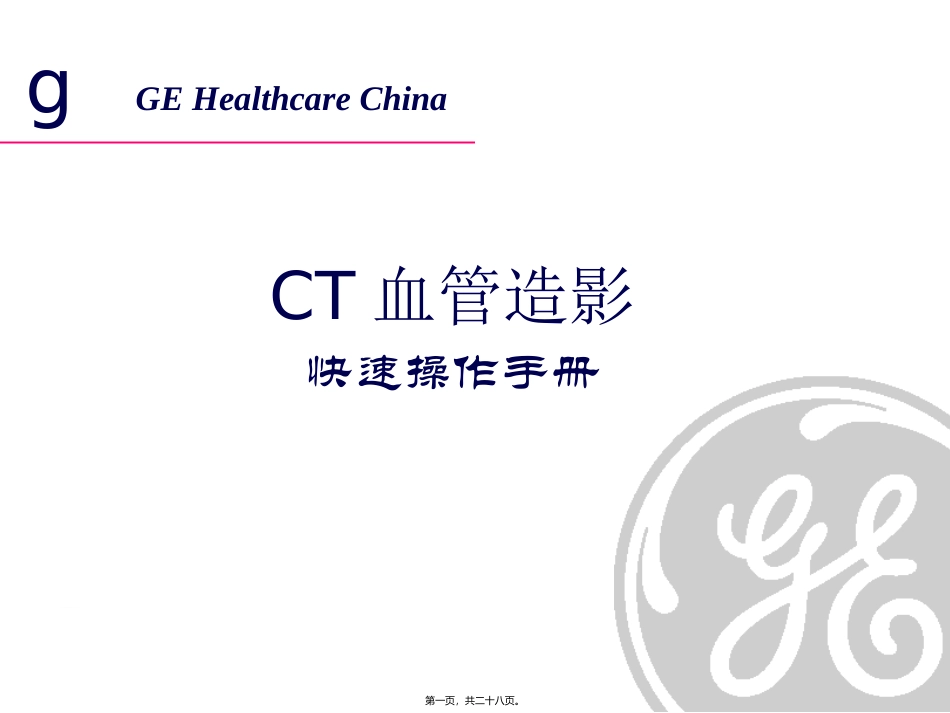

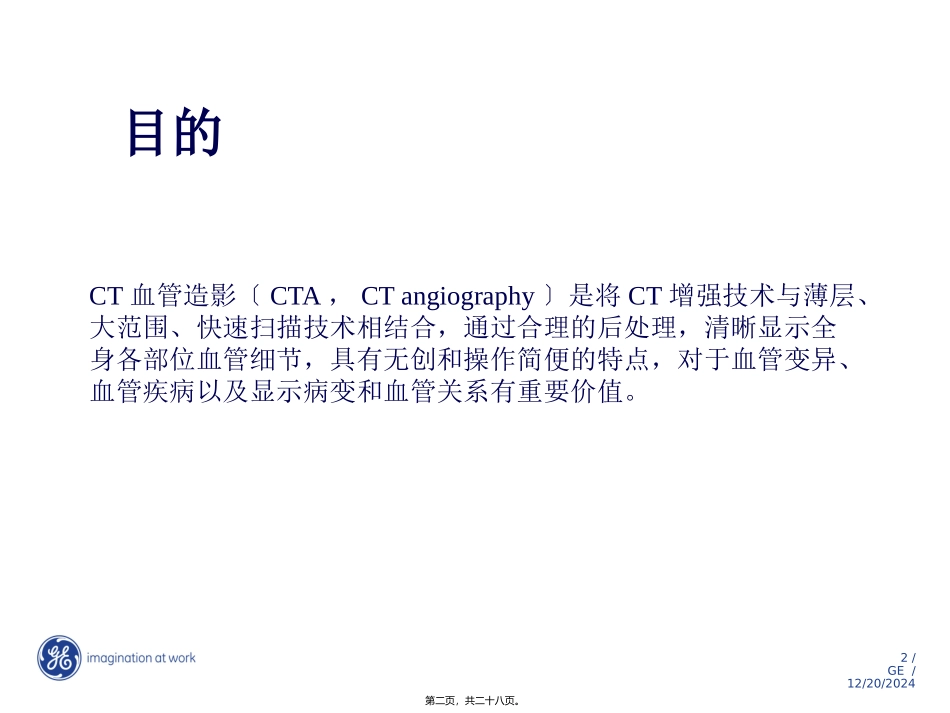

gGEHealthcareChinaCT血管造影快速操作手册第一页，共二十八页。2/GE/12/20/2024目的CT血管造影〔CTA，CTangiography〕是将CT增强技术与薄层、大范围、快速扫描技术相结合，通过合理的后处理，清晰显示全身各部位血管细节，具有无创和操作简便的特点，对于血管变异、血管疾病以及显示病变和血管关系有重要价值。第二页，共二十八页。3/GE/12/20/2024检查方法1、头CTA/CTV扫描范围颈2至颅顶ReconTypestd扫描视野Head静注注射ULT370/OMP350流率4.0—5.0ml/s流量70ml延迟时间CTA:SmartPrep法,颈内动脉/颈总动脉域值达100HU即手动触发CTV:Timebouls法或使用39s延迟第三页，共二十八页。4/GE/12/20/20242、颈部CTA扫描范围主动脉弓下缘至颅底willis环ReconTypestd扫描视野small静注注射ULT370/OMP350流率4.0—5.0ml/s流量70ml延迟时间CTA:SmartPrep法,主动脉弓阈值到达100HU即手动触发第四页，共二十八页。5/GE/12/20/20243、主动脉CTA扫描范围主动脉弓至腹主动脉或髂总动脉分叉ReconTypestd扫描视野large静注注射ULT370/OMP350流率3.5—4.0ml/s流量90ml延迟时间CTA:SmartPrep法,升主动脉阈值到达100HU即手动触发第五页，共二十八页。6/GE/12/20/20244、上腹部CTA\CTPA扫描范围膈顶至腰三椎体ReconTypestd扫描视野large静注注射ULT370/OMP350流率CTA3.5—4.0ml/sCTPV4ml/s,2.5ml/s流量CTA90ml;CTPV80ml,40ml延迟时间CTA:SmartPrep法,腹主动脉阈值到达100HU即手动触发CTPV可使用55-60s延迟时间，或timebouls，20ml第六页，共二十八页。7/GE/12/20/20245、肺动脉CTA扫描范围肺底到肺尖ReconTypestd扫描视野large静注注射ULT370/OMP350流率3.5—4.0ml/s流量70ml延迟时间CTA:15-16s延迟，或者使用timebouls20ml第七页，共二十八页。8/GE/12/20/20245、下肢CTA\CTV扫描范围肾上极至双足ReconTypestd扫描视野large静注注射ULT370/OMP350流率CTA(CTV)3.5—4.0ml/s(2ml/s)流量CTA(CTV)90ml(110ml)延迟时间CTA:SmartPrep法,腹主动脉阈值到达100HU即手动触发CTV:使用延迟时间150s第八页，共二十八页。9/GE/12/20/2024增强扫描本卷须知：1、所有扫描均使用1.25或0.625mm层厚，或者使用可以后重建成上述层厚的扫描。2、造影剂总剂量根据不同设备以及扫描时间适当调整，根本原那么是扫描时间长，应相应增加造影剂用量。但最多不超过2.5ml/kg体重。第九页，共二十八页。10/GE/12/20/2024CTA的后处理技术1、VR技术优点：直观显示血管，可三维以及任意角度观察，良好现实血管间以及血管和其他解剖结构间的空间关系。第十页，共二十八页。11/GE/12/20/2024第一步：选中患者以及供重建的薄层图像序列患者薄层序列第十一页，共二十八页。12/GE/12/20/2024第二步：选择Volumeviewer后，选择相应解剖部位。〔多数软件可自动进入相应解剖部位〕Volumeviewer解剖部位第十二页，共二十八页。13/GE/12/20/2024第三步：选择并单击相应程序不同解剖部位内有多种可供选择的程序，根据临床需要进行选择第十三页，共二十八页。14/GE/12/20/2024第四步：单击相应程序后，VR图像以及横轴、冠状、矢状图像自动出现。第十四页，共二十八页。15/GE/12/20/2024第五步：选择自动去骨或者加血管及去骨等工具得到单纯血管VR图像。单击VR部位，选择MIP，可得到MIP图像。加血管去骨自动去骨VR第十五页，共二十八页。16/GE/12/20/2024多个VR图像的融合方法首先完成不同结构的VR图像，可暂存于save\recall.将a、b两个窗口均设为VR显示窗口，自save\recall拖出不同的结构。鼠标左键点击a窗口VR图像不放并拖拽至b窗口，此时b窗口中出现上下两个绿色边框，将光标移至上方绿框内松开左键，那么a、b两窗口内VR图像融合〔移至下方那么b窗内图像由a窗内图像替代〕。然后在VRTools中可对两个图像分别进行透明度及色彩等的调整，直到效果满意为止。Save\recall第十六页，共二十八页。17/GE/12/20/20242、MPVR及MIP优点：可以客观显示血管状态，血管细节显示好，可良好显示血管周围解剖关系，便于观察病变供血。要点是在横断、冠状、矢状或者任意斜面，按一定厚度使用MIP观察。第十七页，共二十八页。18/GE/12/20/2024边框翻开调节层面厚度中间...
