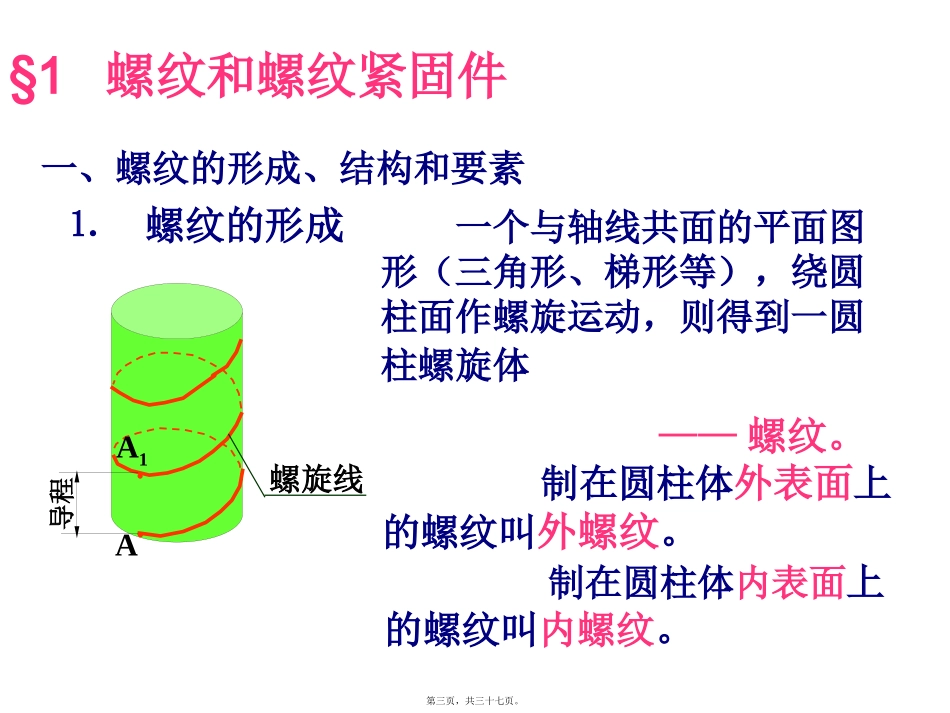

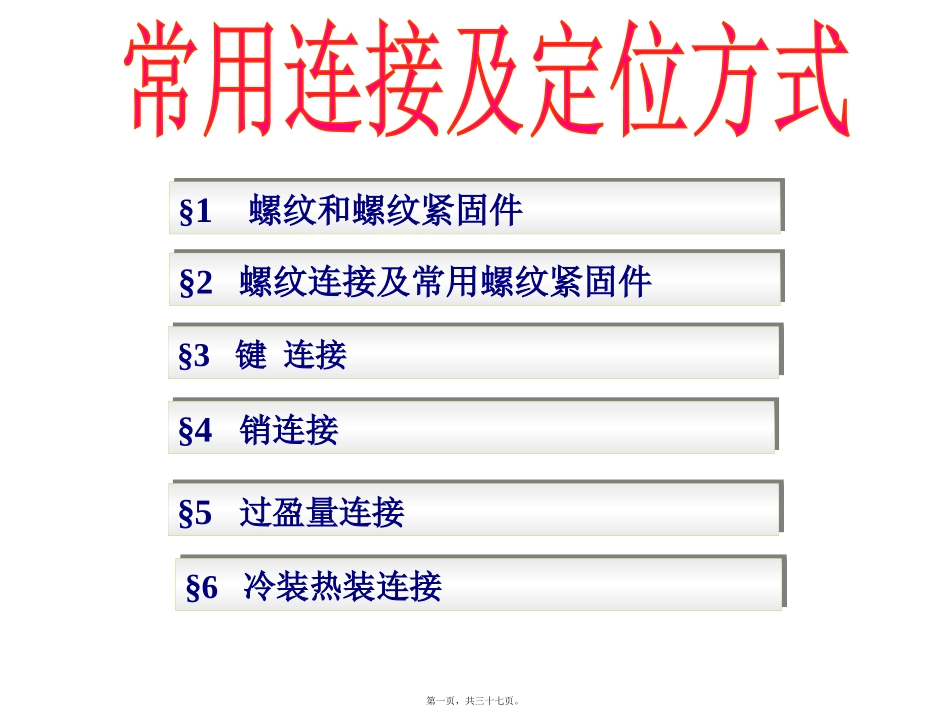

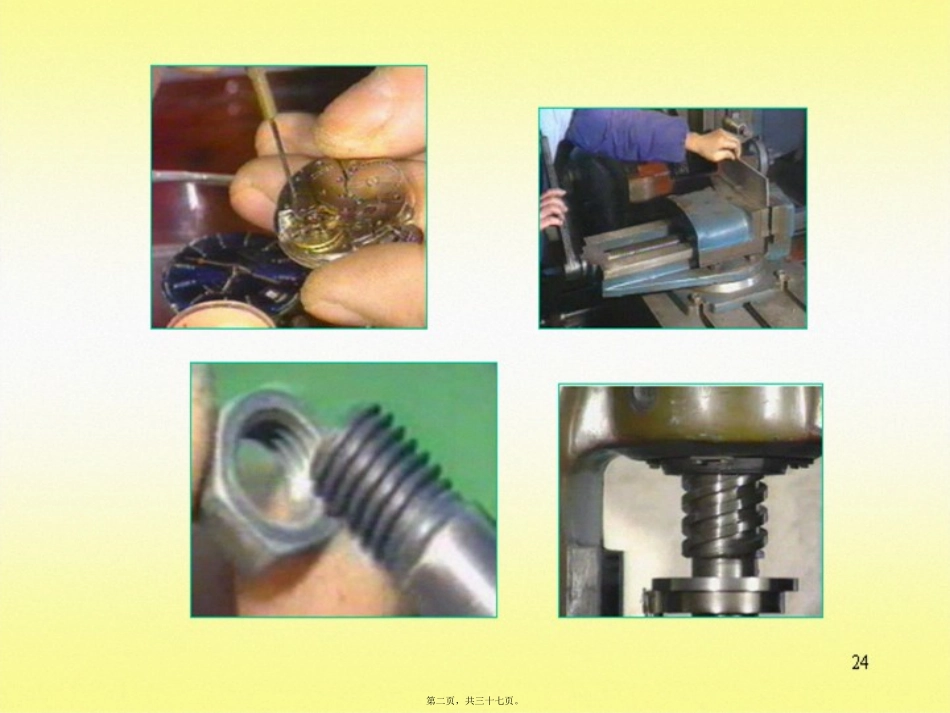

§2螺纹连接及常用螺纹紧固件§2螺纹连接及常用螺纹紧固件§3键连接§3键连接§4销连接§4销连接§6冷装热装连接§6冷装热装连接§5过盈量连接§5过盈量连接§1螺纹和螺纹紧固件§1螺纹和螺纹紧固件第一页，共三十七页。第二页，共三十七页。一、螺纹的形成、结构和要素⒈螺纹的形成A●A1●导程螺旋线一个与轴线共面的平面图形（三角形、梯形等），绕圆柱面作螺旋运动，则得到一圆柱螺旋体——螺纹。制在圆柱体外表面上的螺纹叫外螺纹。制在圆柱体内表面上的螺纹叫内螺纹。§1螺纹和螺纹紧固件第三页，共三十七页。车外螺纹车内螺纹工件卡盘车刀工件旋转车刀沿轴向移动第四页，共三十七页。⒉螺纹的结构⑴螺纹末端倒角（圆锥面）平顶圆顶（球面）第五页，共三十七页。退刀槽螺尾⑵螺纹收尾和退刀槽退刀纹螺纹收尾开始退刀退出车刀外退刀槽内退刀槽退刀纹第六页，共三十七页。⒊螺纹的要素⑴螺纹的牙型三角形在通过螺纹轴线的剖面上，螺纹的轮廓形状。梯形锯齿形常用的有：牙型第七页，共三十七页。⑵螺纹的大径和小径大径：与外螺纹牙顶或内螺纹牙底相切的假想圆柱面的直径。D、d小径：与外螺纹牙底或内螺纹牙顶相切的假想圆柱面的直径。D1、d1牙顶牙顶牙底牙底小径大径第八页，共三十七页。外螺纹内螺纹牙顶牙底牙底牙顶大径D、d小径D1、d1中径D2、d2螺纹的中径：一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。第九页，共三十七页。⑶螺纹的线数n沿一条螺旋线形成的螺纹叫做单线螺纹；沿两条或两条以上在轴向等距分布的螺旋线所形成的螺纹叫做多线螺纹。单线螺纹双线螺纹第十页，共三十七页。⑷螺距和导程螺纹上相邻两牙在中径线上对应两点之间的轴向距离P称为螺距。同一条螺纹上相邻两牙在中径线上对应两点之间的轴向距离L称为导程。单线螺纹：P=L多线螺纹：P=L/n螺距=导程螺距导程第十一页，共三十七页。⑸螺纹的旋向右旋(常用)左旋注意：只有上述各要素完全相同的内、外螺纹才能旋合在一起。右旋左旋第十二页，共三十七页。三、螺纹的种类及用途螺纹60°圆锥管螺纹用螺纹密封的管螺纹非螺纹密封的管螺纹连接螺纹传动螺纹特种螺纹普通螺纹小螺纹米制锥螺纹管螺纹粗牙螺纹细牙螺纹梯形螺纹锯齿形螺纹自攻螺钉用螺纹第十三页，共三十七页。联接螺纹传动螺纹MGTrB粗牙细牙螺纹管螺纹梯形螺纹锯齿形螺纹普通是最常用的联接螺纹用于细小的精密或薄壁零件用于水管、油管、气管等薄壁管子上，用于管路的联接。用于各种机床的丝杠，作传动用。只能传递单方向的动力。螺纹种类特征代号外形图用途常用的几种螺纹的特征代号及用途第十四页，共三十七页。联接螺纹传动螺纹第十五页，共三十七页。§2螺纹连接及常用螺纹紧固件第十六页，共三十七页。一、螺纹联接的基本类型螺栓联接基本类型螺钉联接双头螺柱联接紧定螺钉联接紧定螺钉第十七页，共三十七页。第十八页，共三十七页。垫圈螺母螺钉、紧定螺钉双头螺柱二、螺纹紧固件螺栓螺纹紧固件第十九页，共三十七页。第二十页，共三十七页。第二十一页，共三十七页。第二十二页，共三十七页。平垫圈薄平垫圈A型平垫圈B型平垫圈斜垫圈弹簧垫圈圆螺母用止动垫圈作用：增加支撑面积以减小压强，避免拧紧螺母擦伤表面、防松。第二十三页，共三十七页。测力矩扳手工程上常采用测力矩扳手或定力矩扳手来控制预紧力的大小。F定力矩扳手第二十四页，共三十七页。三、螺纹联接的防松弹簧垫圈对顶螺母第二十五页，共三十七页。开口销与六角开槽螺母串联钢丝圆螺母用止动垫圈止动垫圈第二十六页，共三十七页。(1)键的功用1.键的功用、种类及标记用键将轴与轴上的传动件(如齿轮、皮带轮等)联接在一起,以传递扭矩。键轴皮带轮§3键联接第二十七页，共三十七页。(2)键的种类普通平键半圆键钩头楔键(3)键的标记标记:键16×100GB1096-79长度=100mm例：圆头普通平键(A)型宽度=16mm表示：花键第二十八页，共三十七页。(1)销的功用(2)销的种类圆柱销圆锥销(3)销的标记公称直径10mm，长50mm的B型圆柱销标记：销GB119-86B10×50§4销联接1.概论销主要用于零件之间的定位，也可用于零件之间的联接，但只能传递不大的扭矩。第二十九页，共三...
