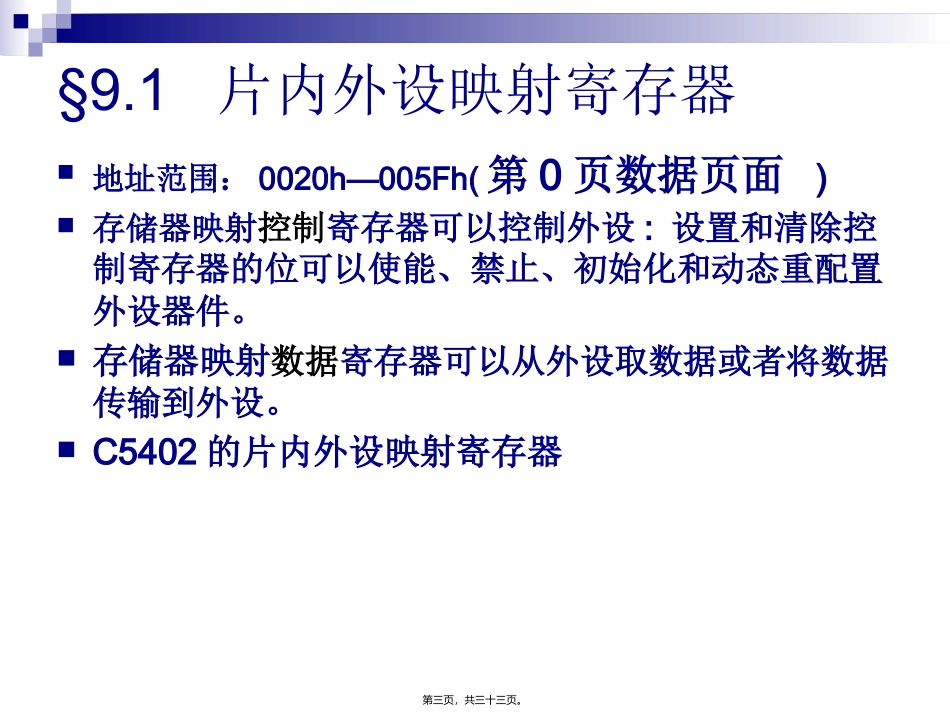

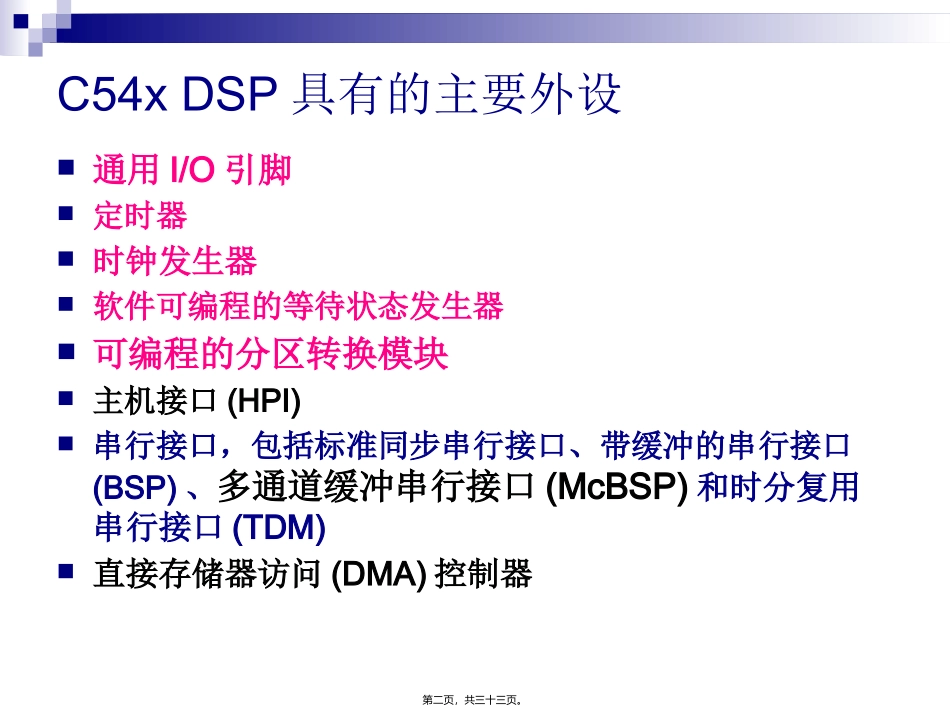

第9讲TMS320C54xDSP的片内外设第一页，共三十三页。C54xDSP具有的主要外设通用I/O引脚定时器时钟发生器软件可编程的等待状态发生器可编程的分区转换模块主机接口(HPI)串行接口，包括标准同步串行接口、带缓冲的串行接口(BSP)、多通道缓冲串行接口(McBSP)和时分复用串行接口(TDM)直接存储器访问(DMA)控制器第二页，共三十三页。§9.1片内外设映射寄存器地址范围：0020h—005Fh(第0页数据页面)存储器映射控制寄存器可以控制外设:设置和清除控制寄存器的位可以使能、禁止、初始化和动态重配置外设器件。存储器映射数据寄存器可以从外设取数据或者将数据传输到外设。C5402的片内外设映射寄存器第三页，共三十三页。第四页，共三十三页。第五页，共三十三页。§9.2通用I/OC54xDSP提供了两个通用I/O引脚分支转移控制输入引脚(/BIO)：用于监视外设器件的状态。外部标志输出引脚(XF)：为外设提供信号，XF引脚由软件控制。设置ST1寄存器的XF位为1：SSBXXF清除XF位为0：RSBX1，13第六页，共三十三页。BC和XC指令第七页，共三十三页。BC和XC指令的条件第八页，共三十三页。§9.3定时器片内定时器可以用于周期地产生中断。最高分辨率为处理器的CPU时钟速度。通过带4位预定标器的16位计数器，获得较大范围的定时器频率。§9.3.1定时器寄存器片内定时器是可编程的，由三个16位的寄存器组成定时器寄存器(TIM)：减1计数器，可加载周期寄存器(PRD)的值。定时器周期寄存器(PRD)：时间常数寄存器，用于重载定时器寄存器(TIM)。定时器控制寄存器(TCR)：包含定时器的控制和状态位。第九页，共三十三页。§9.3.1定时器寄存器—续定时器的寄存器定时器号定时器地址寄存器描述定时器00024hTIM定时器寄存器0025hPRD定时器周期寄存器0026hTCR定时器控制寄存器定时器1(仅C5402有)0030hTIM1定时器1寄存器0031hPRD1定时器1周期寄存器0032hTCR1定时器1控制寄存器第十页，共三十三页。§9.3.1定时器寄存器—TCR位名称复位时的值功能位15～12保留位-读总为0位11位10SoftFree00Soft与Free位一起结合使用，决定当在高级语言调试时遇到断点时定时器的状态。FreeSoft定时器状态00定时器立即停止工作01定时器减到0时，停止工作1X定时器继续运行位9～6PSC-4位的预定标计数器（减1计数器）当PSC减到0时或者定时器复位：PSC加载TDDR的内容，TIM减少1位5TRB-定时器重载。当TRB复位时(=1)，复位片内定时器。TIM加载PRD中的值,而PSC加载TDDR的值,TRB读总为0位4TSS0定时器停止状态。停止或启动片内定时器。复位时，TSS被清除并且定制其立即启动计数。TSS=0时，计数器开始工作TSS=1时，计数器停止工作位3～0TDDR0000定时器分频系数。指定片内定时器的分频系数(周期)。当PSC减计数到0时，PSC载入TDDR的内容第十一页，共三十三页。§9.3.2定时器操作主定时器模块：由PRD和TIM组成预定标器模块：由TCR的TDDR和PSC位组成定时器由CPU提供时钟系统复位定时器重载定时器分频系数(4bit)预定标计数器(4bit)0：启动1：停止定时器中断送到CPU定时器输出引脚（84）第十二页，共三十三页。§9.3.2定时器操作—续定时器中断的周期：TOUT周期＝(TDDR+1)×(PRD+1)×CLKOUTCLKOUT为CPU时钟周期，PRD为定时器周期值，TDDR为定时器分频系数。当复位时，PRD=FFFFH，TIM=FFFFH，TDDR=0H，TSS=0（可见复位时，定时器已经开始工作）第十三页，共三十三页。§9.3.2定时器操作—续定时器可用于产生外设电路(如模拟接口电路)所需的采样时钟信号。一种方法是使用TOUT信号为外设提供时钟；另一种方法是利用中断，周期地读一个寄存器。1．初始化定时器的步骤：(1)将TCR中的TSS位置1，停止定时器。(2)加载PRD。(3)重新加载TCR：加载TDDR，TSS=0重新启动定时器TRB=1复位片内定时器(TIM加载PRD中的值，而PSC加载TDDR的值)第十四页，共三十三页。§9.3.2定时器操作—续2．开放定时器中断的操作步骤(假定INTM=1：所有可屏蔽中断被禁止)：(1)将IFR中的TINT位置1，清除尚未处理完(挂起)的定时器中断。(2)将IMR中的TINT位置1，使能定时器中断。(3)将ST1中的INTM位清0，全局使能中断。例：CPU时钟频率10MHz，...
