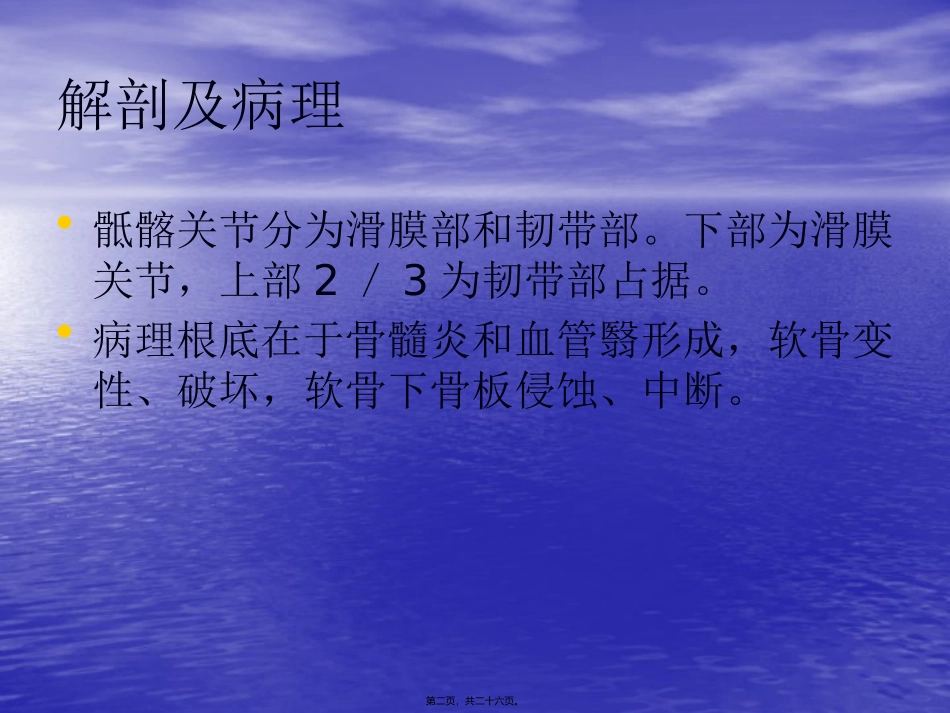

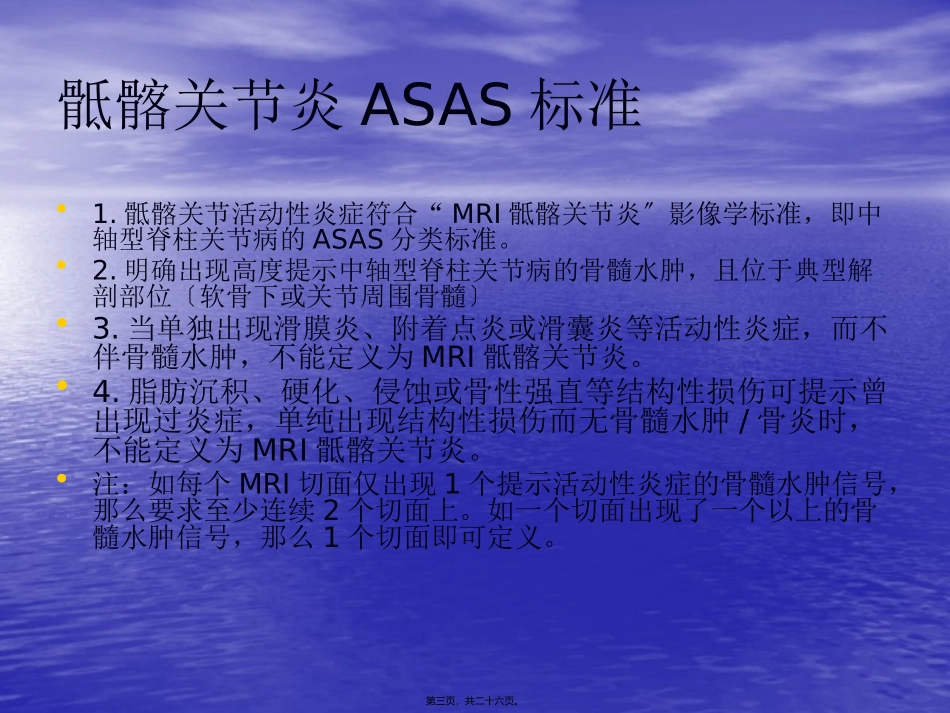

DWI、DCE-MRI对于骶髂关节炎评分、评级、诊断并监测的临床应用价值何杰第一页，共二十六页。解剖及病理•骶髂关节分为滑膜部和韧带部。下部为滑膜关节，上部2／3为韧带部占据。•病理根底在于骨髓炎和血管翳形成，软骨变性、破坏，软骨下骨板侵蚀、中断。第二页，共二十六页。骶髂关节炎ASAS标准•1.骶髂关节活动性炎症符合“MRI骶髂关节炎〞影像学标准，即中轴型脊柱关节病的ASAS分类标准。•2.明确出现高度提示中轴型脊柱关节病的骨髓水肿，且位于典型解剖部位〔软骨下或关节周围骨髓〕•3.当单独出现滑膜炎、附着点炎或滑囊炎等活动性炎症，而不伴骨髓水肿，不能定义为MRI骶髂关节炎。•4.脂肪沉积、硬化、侵蚀或骨性强直等结构性损伤可提示曾出现过炎症，单纯出现结构性损伤而无骨髓水肿/骨炎时，不能定义为MRI骶髂关节炎。•注：如每个MRI切面仅出现1个提示活动性炎症的骨髓水肿信号，那么要求至少连续2个切面上。如一个切面出现了一个以上的骨髓水肿信号，那么1个切面即可定义。第三页，共二十六页。骶髂关节炎MRI征像•骨髓水肿/骨炎〔Romanus病灶〕•1、BMO在STIR高信号,在T1低信号，信号越强那么反映活动性炎症的真实性越高。强烈的高信号类似于血管或脊液。•2、在增强T1FS,高强度信号反映血管形成增强。骶骨椎间孔骨髓信号可作为判定骨骼正常信号的基准。重点是判断炎症的活动程度，分辨骨髓水肿和炎症反响。•3、BMO/骨炎是反映活动性骶髂关节炎的指标。•4、„受累骨髓区域通常位于关节旁(即软骨下骨髓)。•5、BMO也与骨硬化或侵蚀等结构破坏征像有关联。第四页，共二十六页。•滑膜炎〔Anderson病灶〕•1、STIR序列不能区分滑膜炎和生理性关节液。所以,可以最佳答案反映滑膜炎的是增强T1加权抑脂像中的高强度信号(强度与血管相似)。•2、MRI滑膜炎极少单独存在(不伴有BMO),如要对疾病分类,单凭该征像缺乏以诊断骶髂关节炎。第五页，共二十六页。•附着点炎韧带、肌腱在骨骼上的附着处以及关节后区域(骨间韧带)的炎症,即附着点炎,在STIR像和/或增强T1加权抑脂像中表现为高强度信号，信号可以延伸至骨髓以及软组织。第六页，共二十六页。•滑囊炎滑囊炎信号特征与滑膜炎相似,但前者可以累积滑囊的前部和后部。滑囊前部逐渐深入髂骨和骶骨的骨膜,此处即为附着点(或称起止点,enthesis)。因而滑囊炎可以向远处延展,可达中部以及侧面的骨膜。第七页，共二十六页。主要方法•强直性脊柱炎〔AS〕骶髂关节MR检查SPARCC评分与临床BASDAI评分。•BASDAI评分分为静止期及活动期两组，对两组间SPARCC评分的差异进行比较,并对SPARCC评分与BASDAI评分之间的关系进行相关性分析，并结合实验室检查。第八页，共二十六页。MRI检查方法•平扫多项选择SIJ斜冠状面，层厚4～5mm，作自旋回波〔SE〕T1WI、快速自旋回波〔TSE〕T2WI、快速场回波〔FFE〕准T2WI〔T2*WI〕、压脂T2WI〔SPIR或STIR〕。•从平扫选SIJ中间1～2层作MR动态增强〔DMRI〕，用顺磁比照剂〔德国Schering公司Magnevist，剂量0.1mmol/kg体重〕，静脉注射后每分钟作一次T1WI扫描，共十次。第九页，共二十六页。BOLLOW量化评估炎症活动度•MRI应用工作站，标出强化部位，选定感兴趣区〔regionofinterest,ROI〕，描绘时间—信号曲，将SIJ炎的强化程度量化。•根据增强前信号强度SI0、增强后最大信号强度SImax、以及到达SImax所需的时间Tmax，按以下公式计算增强因子Fenh和增强斜率Senh：Fenh〔%〕=〔SImax-SI0〕×100/SI0，Senh〔%min〕=Fenh〔%〕/Tmax。•根据计算结果，分为三种情况：〔1〕无强化：Fenh＜20%、且Senh＜10%min，即平坦曲线，表示无炎症；〔2〕轻度强化：90%＞Fenh＞20%、且40%min＞Senh＞10%min，即中度升高曲线，表示隐性或慢性炎症；〔3〕重度强化：Fenh＞90%、且Senh＞40%min，即陡高曲线，表示严重炎症第十页，共二十六页。DWI量化评估炎症活动度•ADC值第十一页，共二十六页。MRI评分1、每个骶髂关节四个象限〔上部髂骨、下部髂骨、上部骶骨、下部骶骨〕2、信号正常0分，信号增强1分，双侧骶髂关节冠状位最高8分。相同层面上，每个信号增强的关节额外多加1分，同样，关节面信号增强深度超过1cm额外多加1分...
