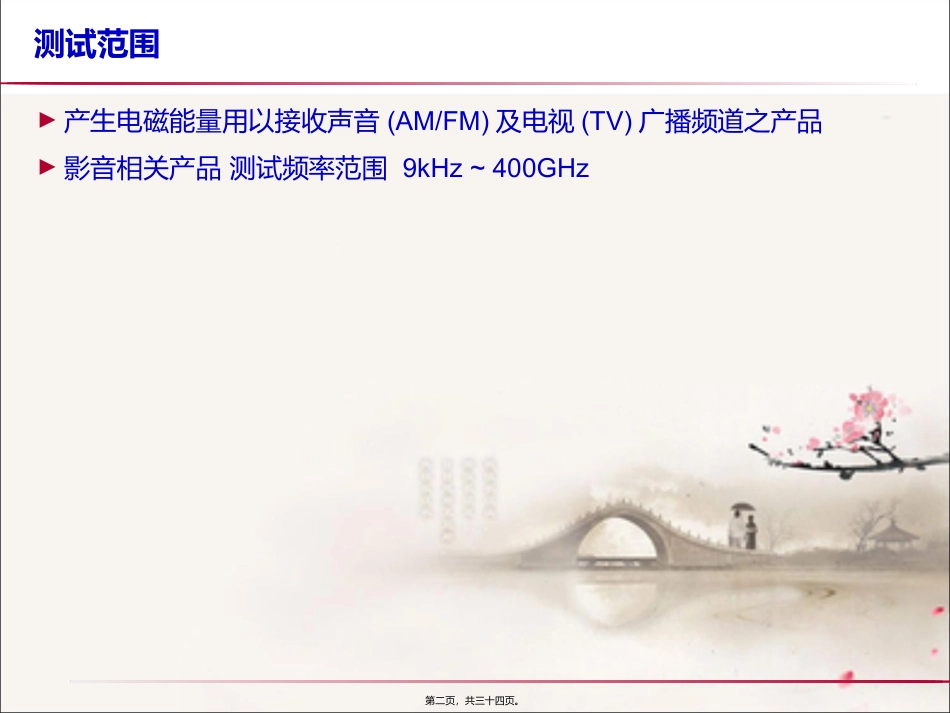

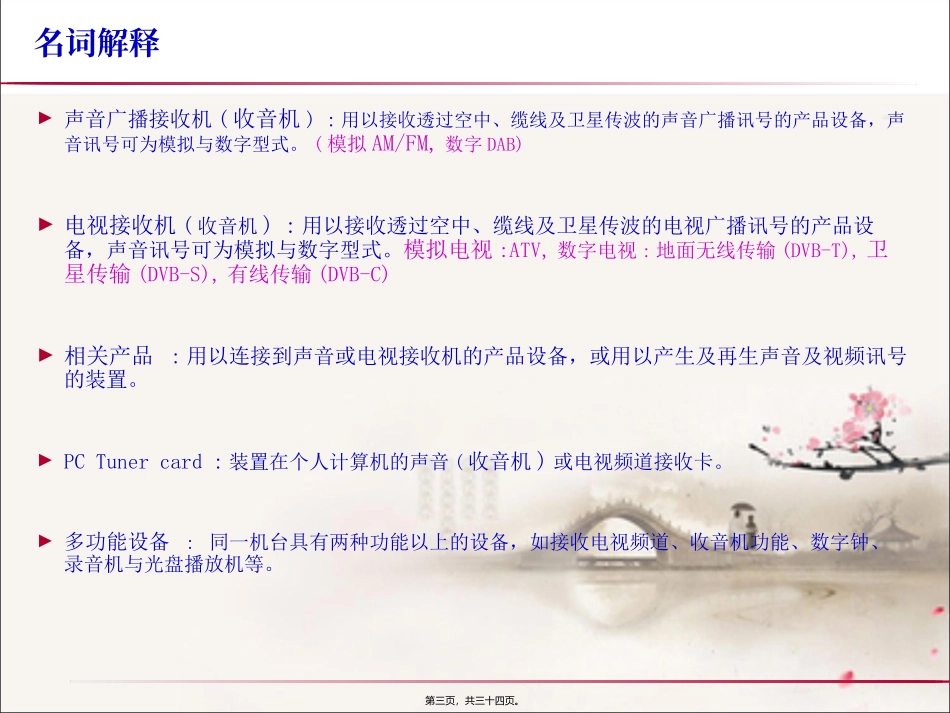

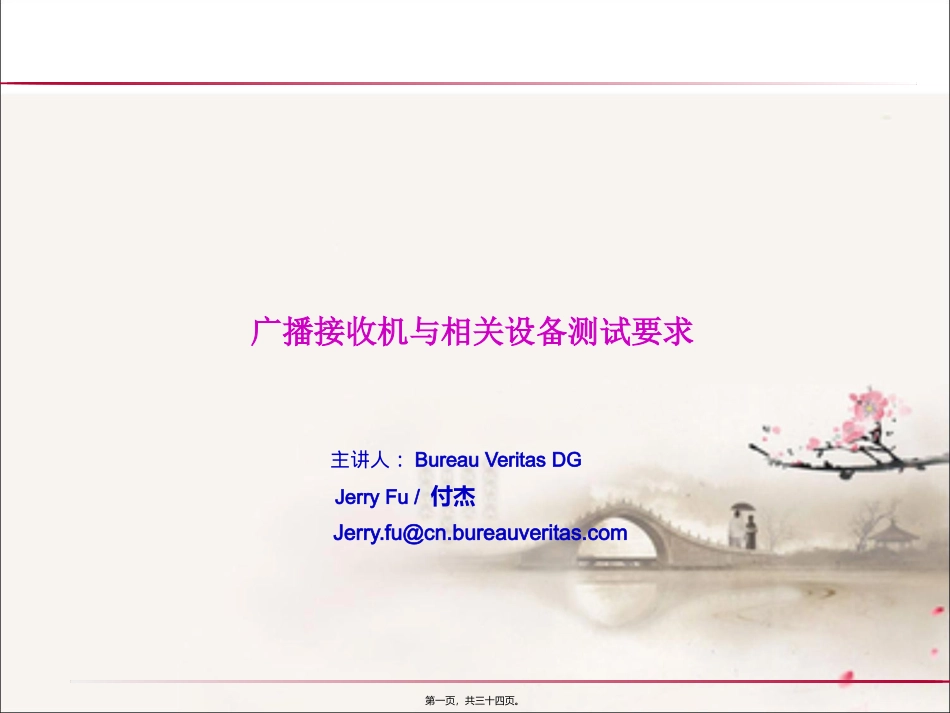

广播接收机与相关设备测试要求主讲人：BureauVeritasDGJerryFu/付杰Jerry.fu@cn.bureauveritas.com第一页，共三十四页。测试范围►产生电磁能量用以接收声音(AM/FM)及电视(TV)广播频道之产品►影音相关产品测试频率范围9kHz~400GHz第二页，共三十四页。名词解释►声音广播接收机(收音机):用以接收透过空中、缆线及卫星传波的声音广播讯号的产品设备，声音讯号可为模拟与数字型式。(模拟AM/FM,数字DAB)►电视接收机(收音机):用以接收透过空中、缆线及卫星传波的电视广播讯号的产品设备，声音讯号可为模拟与数字型式。模拟电视:ATV,数字电视:地面无线传输(DVB-T),卫星传输(DVB-S),有线传输(DVB-C)►相关产品:用以连接到声音或电视接收机的产品设备，或用以产生及再生声音及视频讯号的装置。►PCTunercard:装置在个人计算机的声音(收音机)或电视频道接收卡。►多功能设备:同一机台具有两种功能以上的设备，如接收电视频道、收音机功能、数字钟、录音机与光盘播放机等。第三页，共三十四页。电视机检测标准讯号►视频部分:Colorbar►音频部分:1kHz正弦波讯号第四页，共三十四页。相关产品检测标准讯号►声音放大机与IR耳机:1kHzAudiosignal►声音相关产品:1kHzAudiosignal►视频相关产品:Colorbar+1kHzAudioSignal声音►电子琴:高音C,约533kHz声音讯号►IR遥控装置:典型遥控功能持续发射►FM收音机：1kHzAudiosignal，频偏37.5kHz第五页，共三十四页。电源传导干扰限制值FrequencyRangeMHzLimitsdB(uV)Quasi-PeakAverage0.15~0.5066to5656to460.50~5.056465.0~30.06050频率交接点之Limit值以较低(严)者为准0.15MHz~0.50MHz间之Limit随频率Log值增加成线性递减第六页，共三十四页。TV电源传导干扰测试组合(150kHz~30MHz)第七页，共三十四页。TV电源传导干扰测试组合(CE)第八页，共三十四页。TV电源传导干扰测试组合(CE)第九页，共三十四页。电源传导干扰测试要求►1.EUT为TV时,TVinput端与讯号产生器间需加一讯号隔离变压器(隔离输入端其它噪声)►2.AM/FM收音机只测FM操作模式部分►3.声音扩大机输出功率设定在1/8输出功率►4.如EUT具有Safetyground接点需用最短的线连接到AMN第十页，共三十四页。电源传导干扰测试方法►1.将EUT摆放在80cm的非金属测试桌上,太长的讯号线或电源线需30cm~40cm折迭绑束►2.将AC电源经AMN连接到EUT,并从AMN连接测试讯号线到Testreceiver►3.依产品的不同选择标准测试Pattern与测试准位►4.依产品的不同选择测试mode►5.EUT为TV时,TVinput端讯号产生器与间需加一隔离变压器►6.天线输入端之外部屏蔽导体,接地与不接地两种情形皆要测试,测试结果取较高者为准►7.测试频率在Limit转折点时需取较严的限制值►8.量测值=Receiverreading+LISNinsertionloss+Cableloss第十一页，共三十四页。骚扰功率限值第十二页，共三十四页。骚扰功率测试组合第十三页，共三十四页。骚扰功率测试组合第十四页，共三十四页。骚扰功率测试要求►根据经验大部分的干扰能量会经由电源线及其它连接线辐射出来►目前干扰功率只要求测试30M~300MHz►只要线长≧25cm之每一条电源线及连接线都要量测►两端或一端可拔除的连接线需使用相同材质的导线延长线长到5m+两个absorbingclamp的长度(约6m长)来量测►EUT两个单元连接线的量测,电流变压器需朝两个方向分别测试►固定连接到EUT的连接线只要大于absorbingclamp的长度的两倍以上且不能任意延长时,使用原本之连接线测试即可第十五页，共三十四页。骚扰功率测试方法►将EUT放置在80cm高的非金属测试桌上,距离其它金属物80cm以上►将电源线及连接线拉直平放让absorbingclamp在测试时容易调整位置►将电流变压器朝向EUT方向►absorbingclamp在量测的电源线及连接线移动位置,对每一频率点测试,找出每一频率点最大的读值位置第十六页，共三十四页。辐射干扰限值第十七页，共三十四页。辐射干扰测试组合(30MHz~1000MHz)第十八页，共三十四页。辐射干扰测试组合(CE)第十九页，共三十四页。辐射干扰测试组合(CE)第二十页，共三十四页。辐射干扰测试要求(30MHz~1000MHz)►测试场地至少要有一9m*6m平坦的金属地面,且不能有≧5cm以上会造成电波反射的...
