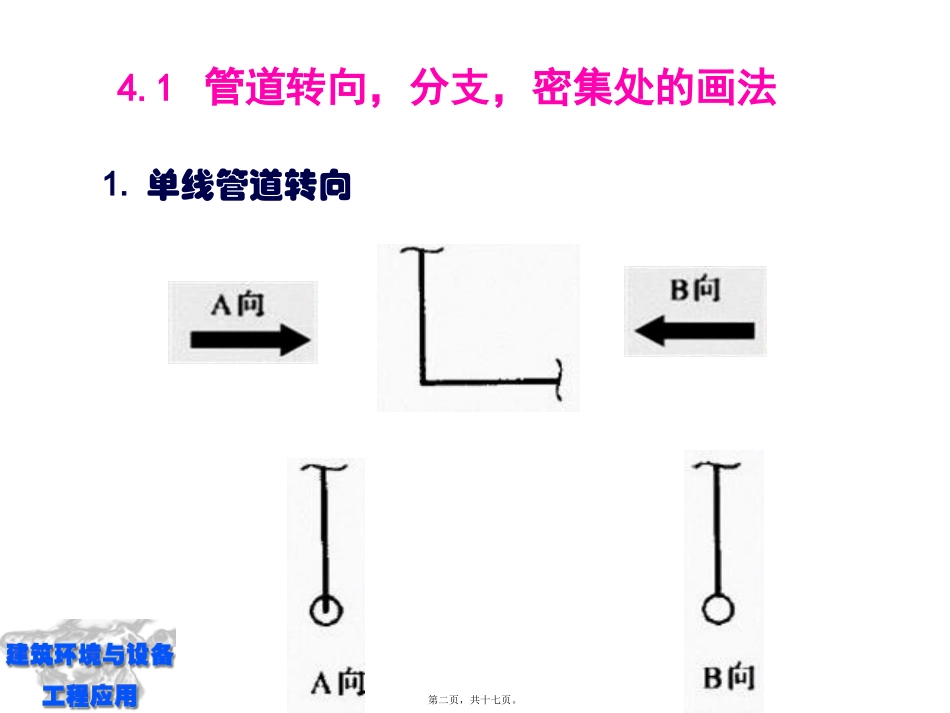

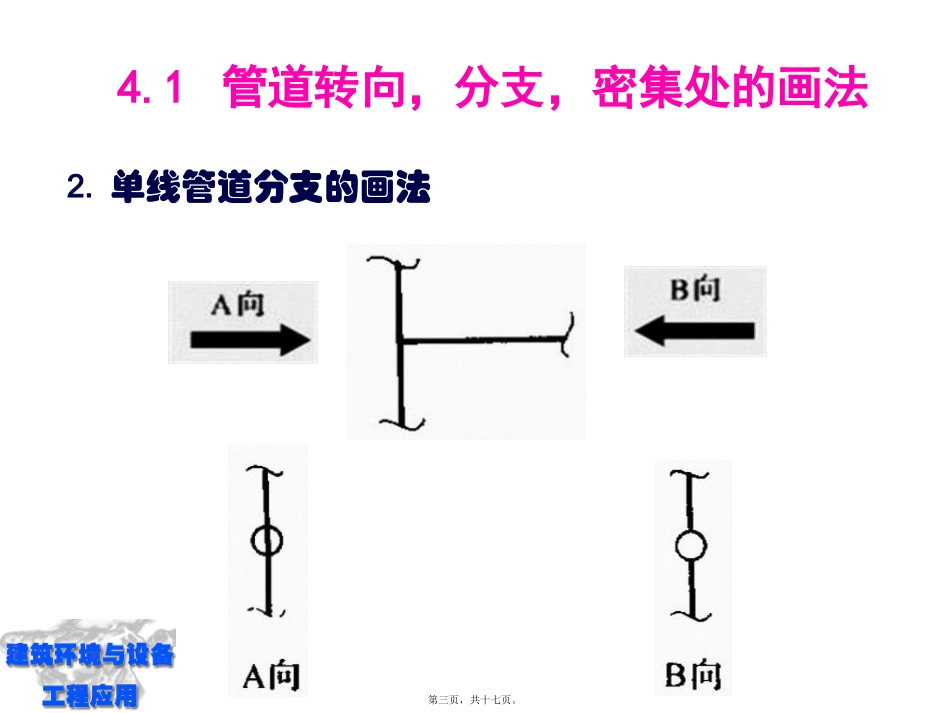

内容提要：•管道转向，分支，密集处的画法•图纸上的文字•管道标高、管径和尺寸标注第一页，共十七页。4.1管道转向，分支，密集处的画法1.单线管道转向第二页，共十七页。4.1管道转向，分支，密集处的画法2.单线管道分支的画法第三页，共十七页。4.1管道转向，分支，密集处的画法3.送风管转向的画法第四页，共十七页。4.1管道转向，分支，密集处的画法4.回风管转向的画法第五页，共十七页。4.1管道转向，分支，密集处的画法4.管道密集、重叠时的画法第六页，共十七页。4.1管道转向，分支，密集处的画法4.管道密集、重叠时的画法管道交叉管道跨越第七页，共十七页。1)采用长仿宋体，宽高比约0.7~0.9。2)图纸文字的高度从以下系列中选用：3.5、5、7、10、14、20mm。3)输入文字的高度应根据出图后文字的高度计算。若出图比例为1：y，则：4)特殊字符的输入：%%D——标注度“°”符号%%C——标注度“Φ”符号%%P——标注度“±”符号4.2图纸上的文字第八页，共十七页。4.3标注1）输送流体用无缝钢管、螺旋缝或直缝焊接钢管、铜管、不锈钢管，当需要注明外径和壁厚时，用“D（或Φ）外径×壁厚”表示，如“D108×4”、“Φ108×4”。在不致引起误解时，也可以采用公称直径表示。2）塑料管用“d”表示，如“d10”3）圆形风管的截面定型尺寸应以直径符号“Φ”后跟以毫米为单位的数值表示。4）矩形风管（风道）的截面尺寸应以“A×B”1.管径标注第九页，共十七页。5）水平管道的规格宜标注在管道上方，竖向管道的规格宜标在管道左侧。双线表示的管道，可标注在管道轮廓线内。4.3标注1.管径标注第十页，共十七页。6）多条管线的规格标注方式4.3标注1.管径标注第十一页，共十七页。4.3标注1）标高以米为单位，精确到厘米或毫米2）水、汽管道所注标高，若无特殊说明，表示管中心标高。3）若无特殊说明，矩形风管所注标高表示管底标高；圆形风管所注标高表示管中心标高。4）平面图中无坡度要求的管道标高可以标注在管道截面尺寸后的括号内，如“DN32(2.5)”、“200×200（3.1）。必要时，应在标高数字前加“底”或“顶”字样。2.标高标注第十二页，共十七页。4.3标注1）尺寸标注应按《房屋建筑制图统一标准》执行。2）平面图、剖面图上如需标注连续排列的设备或管道的定位尺寸或标高时，应至少有一个自由段。3）挂墙安装的散热器应说明安装高度。3.尺寸标注第十三页，共十七页。4）风口、散流器的规格、数量及风量的表示方法4.3标注3.尺寸标注第十四页，共十七页。人有了知识，就会具备各种分析能力，明辨是非的能力。所以我们要勤恳读书，广泛阅读，古人说“书中自有黄金屋。”通过阅读科技书籍，我们能丰富知识，培养逻辑思维能力；通过阅读文学作品，我们能提高文学鉴赏水平，培养文学情趣；通过阅读报刊，我们能增长见识，扩大自己的知识面。有许多书籍还能培养我们的道德情操，给我们巨大的精神力量，鼓舞我们前进。第十五页，共十七页。第十六页，共十七页。内容总结第4讲管道画法与标注。输入文字的高度应根据出图后文字的高度计算。若出图比例为1：y，则：。%%D——“标注度°”符号。%%C——“标注度Φ”符号。%%P——“标注度±”符号。3“）圆形风管的截面定型尺寸应以直径符号Φ”后跟以毫米为单位的数值表示。2）水、汽管道所注标高，若无特殊说明，表示管中心标高。2）平面图、剖面图上如需标注连续排列的设备或管道的定位尺寸或标高时，应至少有一个自由段。鼓舞我们前进第十七页，共十七页。
