abaqus第一讲：ABAQUS基础VIP免费

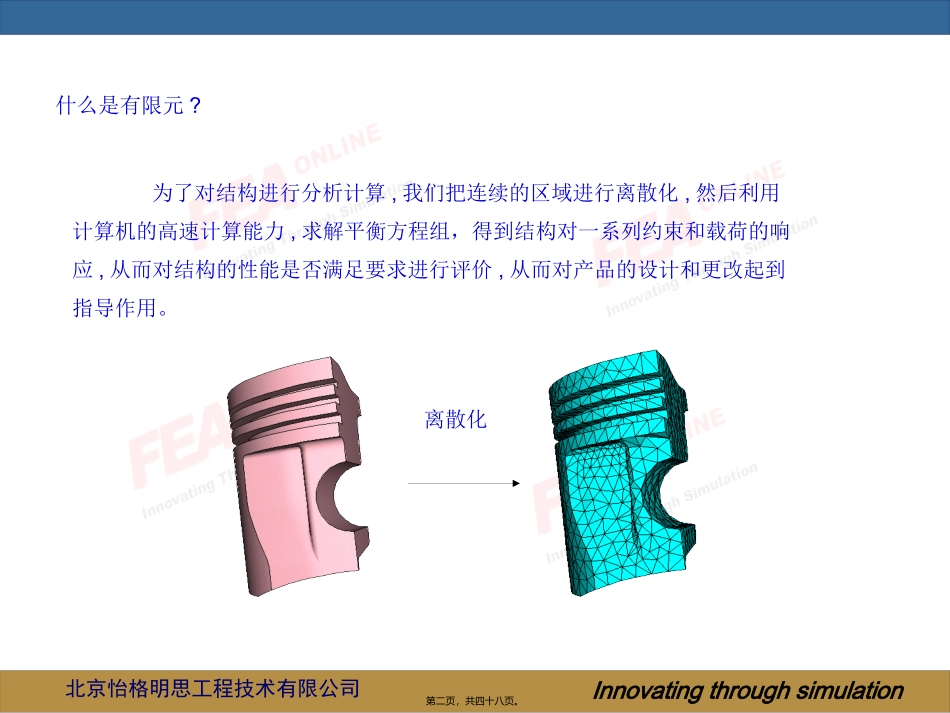

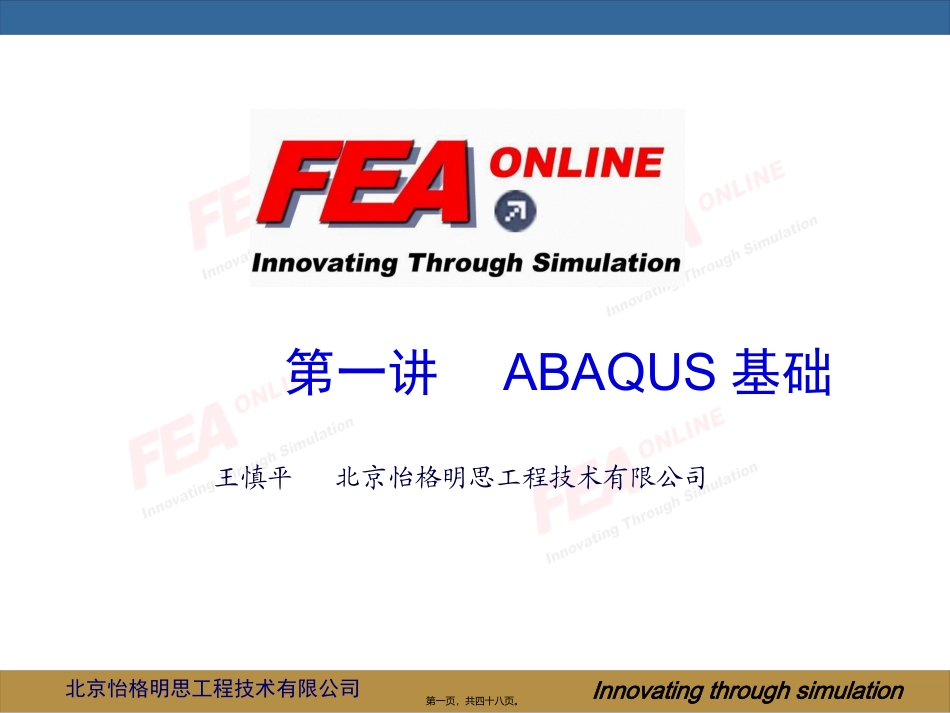

Innovatingthroughsimulation北京怡格明思工程技术有限公司第一讲ABAQUS基础王慎平北京怡格明思工程技术有限公司第一页，共四十八页。Innovatingthroughsimulation北京怡格明思工程技术有限公司什么是有限元?为了对结构进行分析计算,我们把连续的区域进行离散化,然后利用计算机的高速计算能力,求解平衡方程组，得到结构对一系列约束和载荷的响应,从而对结构的性能是否满足要求进行评价,从而对产品的设计和更改起到指导作用。离散化第二页，共四十八页。Innovatingthroughsimulation北京怡格明思工程技术有限公司有限元分析的目标：新产品设计：分析产品破坏原因。检查设计缺陷。……现在产品：缩短产品开发周期。降低加工成本。提高产品质量。……第三页，共四十八页。Innovatingthroughsimulation北京怡格明思工程技术有限公司ABAQUS的结构:第四页，共四十八页。Innovatingthroughsimulation北京怡格明思工程技术有限公司ABAQUS/CAE完整的ABAQUS环境，可以用于建模、管理和监控ABAQUS分析过程，并进行结果的可视化处理。直观的、一致的用户界面。与普通的CAD系统相似，ABAQUS也是基于部件实例的部件和组装件的概念。可以在ABAQUS/CAE中创建部件，或从其它系统中导入几何体（在ABAQUS/CAE中分网）或网格。创建部件是内建的、基于特征的、参数化的建模系统。第五页，共四十八页。Innovatingthroughsimulation北京怡格明思工程技术有限公司求解器模块ABAQUS/StandardABAQUS/Explicit第六页，共四十八页。Innovatingthroughsimulation北京怡格明思工程技术有限公司ABAQUS/Standard是一个通用分析模块，它能够求解广泛的线性和非线性问题，包括结构的静态、动态、热和电反应等。ABAQUS拥有CAE工业领域最为广泛的材料模型，它可以模拟绝大部分工程材料的线形和非线形行为，而且任何一种材料都可以和任何一种单元或复合材料的层一起用于任何合适的分析类型。ABAQUS/Standard（隐式求解器）第七页，共四十八页。Innovatingthroughsimulation北京怡格明思工程技术有限公司耦合问题热力热电孔隙流-固应力-质量扩散压电分析声-固线性摄动分析静力/位移分析动力学应力/位移分析ABAQUS/Standard的功能：一般分析功能静态的应力/位移分析：率不相关响应和率相关（粘弹性/蠕变/粘塑性）响应瞬态动力学应力/位移分析瞬态或稳态热传导分析瞬态或稳态质量扩散分析第八页，共四十八页。Innovatingthroughsimulation北京怡格明思工程技术有限公司ABAQUS/Explicit（显式求解器）ABAQUS/Explicit是利用对事件变化的显示积分求解动态有限元方程。该模块适合于分析向冲击和爆炸这样短暂、瞬时的动态事件，对高度非线性问题也非常有效，包括模拟加工成形过程中改变接触条件的问题。以上两种分析模块输入文件的基本格式是相同的，他们的输出是相似的。ABAQUS/Explicit功能：高速动力学分析复杂的接触分析复杂的后屈曲分析高度非线性的准静态分析材料退化和失效分析第九页，共四十八页。Innovatingthroughsimulation北京怡格明思工程技术有限公司ABAQUS/Standard和ABAQUS/Explicit的比较ABAQUS/Standard通用的有限元程序。在结构模拟过程中，可以求解真正的静态平衡问题。提供多种分析不同类型问题的功能，包括许多非结构问题。应用牛顿－拉弗森方法求解非线性问题，应用增量迭代技术。具有无条件稳定增量。计算时候需要更多的物理内存空间。存在收敛性问题。ABAQUS/Explicit求解过程无需迭代。有条件稳定。适于求解高度不连续和高速的动力学问题。对于大规模问题，不象ABAQUS/Standard那样需要大量的硬盘空间。更容易处理接触问题，可用准静态法解决金属成型问题。含有网格自适应功能。求解结果存在稳定性问题。第十页，共四十八页。Innovatingthroughsimulation北京怡格明思工程技术有限公司ABAQUS分析模型的组成ABAQUS模型通常由若干不同的部分组成，它们共同描述了所分析的物理问题和需要获得的结果。一个分析模型至少要包含如下的信息：离散化的几何形体单元截面属性材料数据荷载和边界条件分析类型和输出要求输入...
