GBT1636-2008标准讲演稿VIP免费

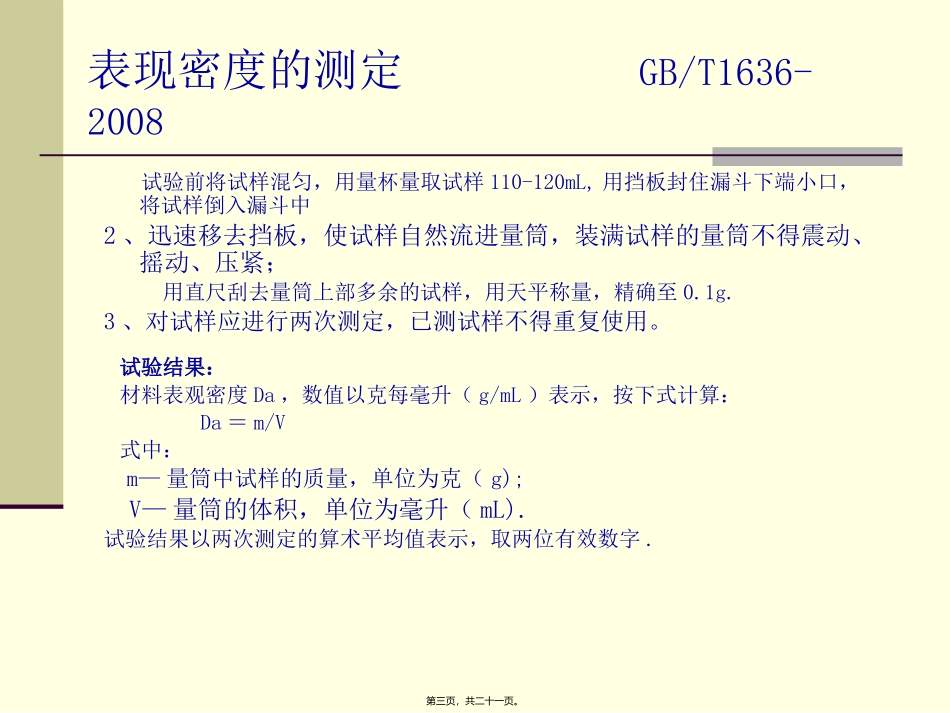

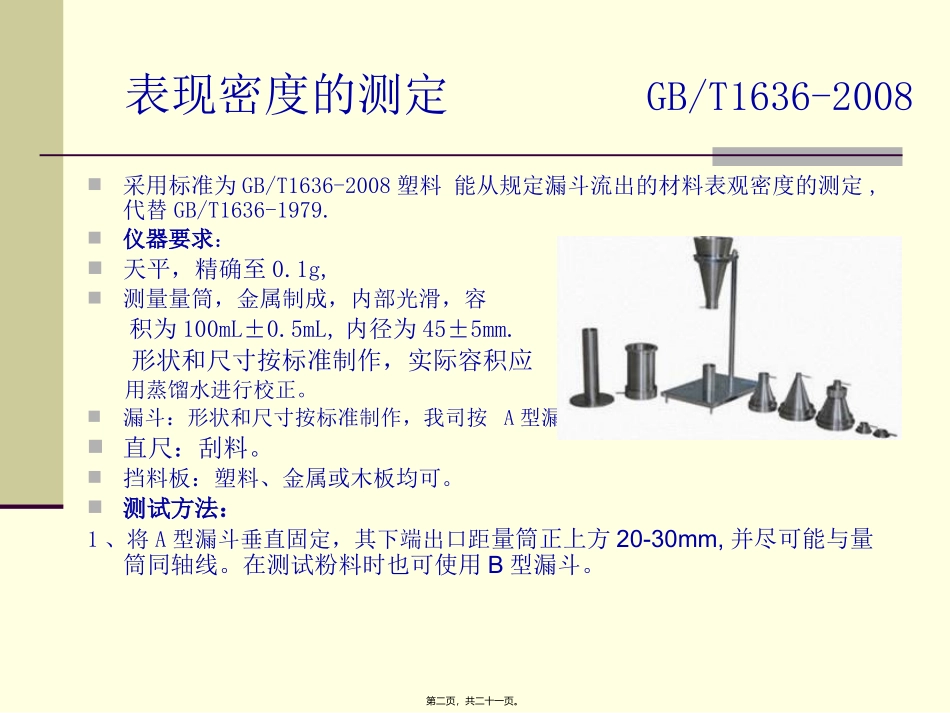

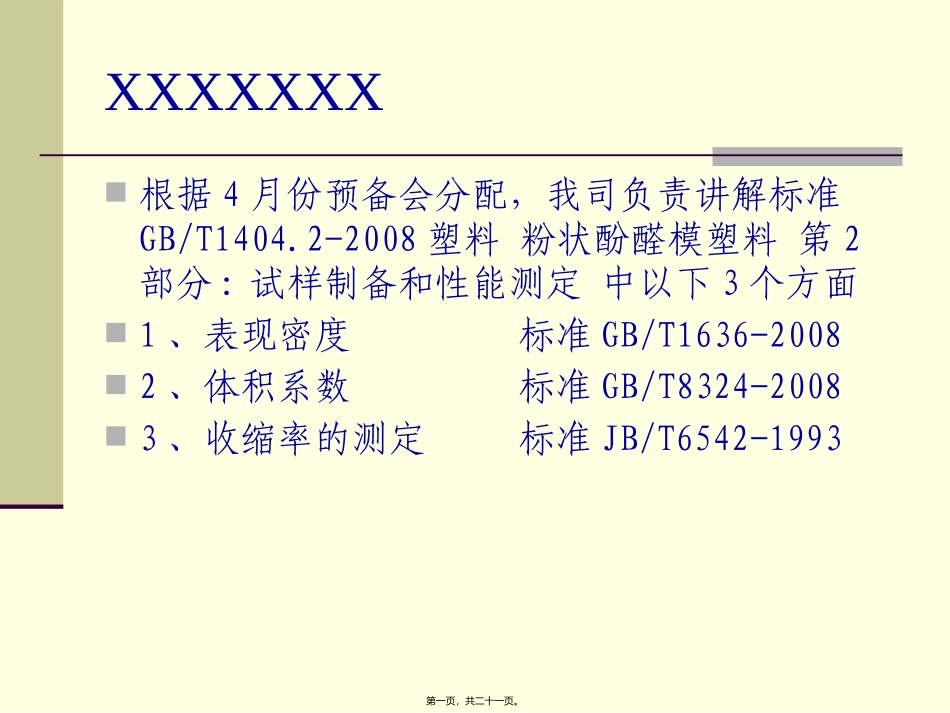

XXXXXXX根据4月份预备会分配，我司负责讲解标准GB/T1404.2-2008塑料粉状酚醛模塑料第2部分:试样制备和性能测定中以下3个方面1、表现密度标准GB/T1636-20082、体积系数标准GB/T8324-20083、收缩率的测定标准JB/T6542-1993第一页，共二十一页。表现密度的测定GB/T1636-2008采用标准为GB/T1636-2008塑料能从规定漏斗流出的材料表观密度的测定,代替GB/T1636-1979.仪器要求：天平，精确至0.1g,测量量筒，金属制成，内部光滑，容积为100mL±0.5mL,内径为45±5mm.形状和尺寸按标准制作，实际容积应用蒸馏水进行校正。漏斗：形状和尺寸按标准制作，我司按A型漏斗制作。直尺：刮料。挡料板：塑料、金属或木板均可。测试方法：1、将A型漏斗垂直固定，其下端出口距量筒正上方20-30mm,并尽可能与量筒同轴线。在测试粉料时也可使用B型漏斗。第二页，共二十一页。表现密度的测定GB/T1636-2008试验前将试样混匀，用量杯量取试样110-120mL,用挡板封住漏斗下端小口，将试样倒入漏斗中2、迅速移去挡板，使试样自然流进量筒，装满试样的量筒不得震动、摇动、压紧；用直尺刮去量筒上部多余的试样，用天平称量，精确至0.1g.3、对试样应进行两次测定，已测试样不得重复使用。试验结果：材料表观密度Da，数值以克每毫升（g/mL）表示，按下式计算：Da＝m/V式中：m—量筒中试样的质量，单位为克（g);V—量筒的体积，单位为毫升（mL).试验结果以两次测定的算术平均值表示，取两位有效数字.第三页，共二十一页。表现密度的测定GB/T1636-2008例：我司HG-6061J材料表现密度的测试测试温度23℃12备注量筒中试样的质量g74.874.9量筒的体积mL100Da0.7480.749平均值0.75第四页，共二十一页。表现密度的测定GB/T1636-2008新标准与1979年版标准的区别：1、单位上做变动，由“毫米”改为“mm”，“厘米3”改为“mL”,“克/厘米3”改为“g/mL”。2、原“每批料进行三次测试（已测试样不得重复使用）”改为“对试样应进行两次测定，已测试样不得重复使用”。3、增加了“精密度”一章，但未明确做出规定。第五页，共二十一页。表现密度的测定GB/T1636-2008试验报告：1、注明采用本标准；2、试验样品的完整标准标识；3、测定粉料时注明用何种漏斗；4、各次测定结果和算术平均值；5、试验日期和试验人员。第六页，共二十一页。体积系数的测定GB/T8324-2008采用标准GB/T8324-2008塑料模塑材料体积系数的测定模塑材料体积系数定义：定量的模塑材料体积与其模塑后体积之比。对我们行业来说：它也是模塑材料未模塑时的表现密度与模塑后的密度之比。试验温度：测试体积系数所需的表观密度和密度应在同一温度下测定，一般情况下在常温下进行。结果表示：体积系数r=ρm/ρu式中：r—体积系数；ρm—模塑后材料的密度，单位克每毫升(g/mL);ρu—未模塑后材料的密度，单位克每毫升(g/mL);试验结果取两位有效数字。第七页，共二十一页。体积系数的测定GB/T8324-2008例：我司HG-6061J材料表现密度的测试根据测试:ρm=1.412g/mLρu=0.75g/mLr=1.88第八页，共二十一页。体积系数的测定GB/T8324-2008备注：ρm—模塑后材料的密度，单位克每毫升(g/mL)。根据我们相对密度测出单位为g/cm3，也可转换为g/mL。试验报告：1、注明采用本标准；2、试验温度；3、模塑材料的表现密度；4、模塑后的密度；5、体积系数。我司酚醛塑料实测值1.80-2.10第九页，共二十一页。模塑后材料的密度测定相对密度测定根据GB/T1033.1-2008塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法采用A法浸渍法测定：1、天平，传统的电光天平比电子天平更适合，利于悬挂称量。精确到0.1mg.2、浸渍容器，烧杯或其他适于盛放浸渍液的大口径容器，100或200mL的烧杯也可以。3、固定支架，如容器支架，可将浸渍容器支放在固定支架上。4、温度计，最小分度值为0.1,℃范围为0-30.℃5、金属丝，直径不大于0.5mm，具有耐腐蚀性，用于在浸渍液中悬挂试样。我司用0.13mm的铜丝。6、恒温水浴：控温精度±0.5.℃第十页，共二十一页。相对密度测定GB/T1033.1-20087、浸渍液：我们一般选择蒸馏水，利于计算和操作。8、重锤...
