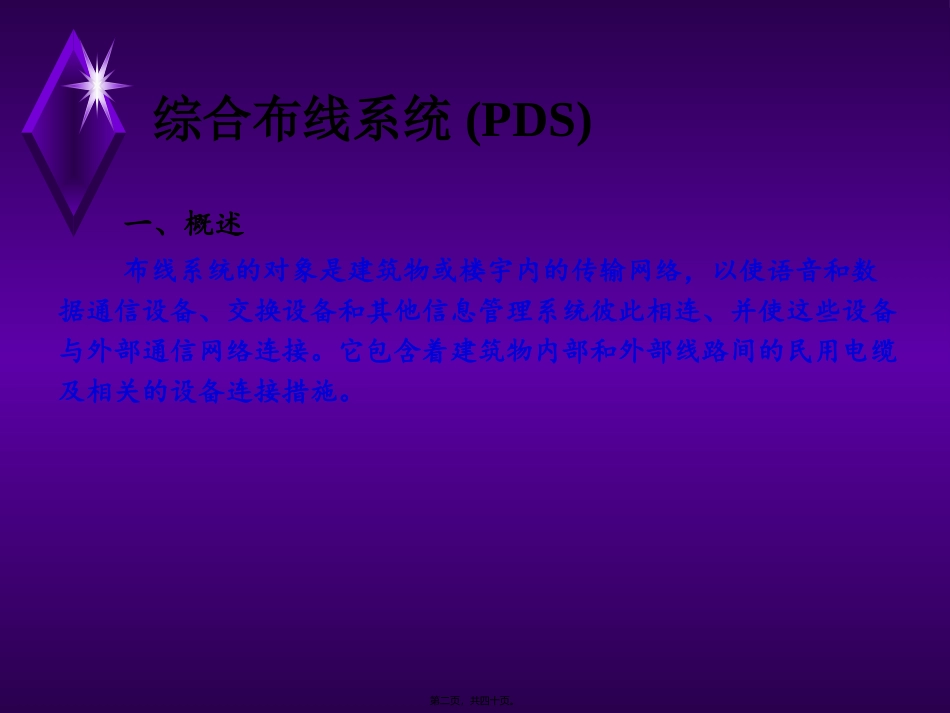

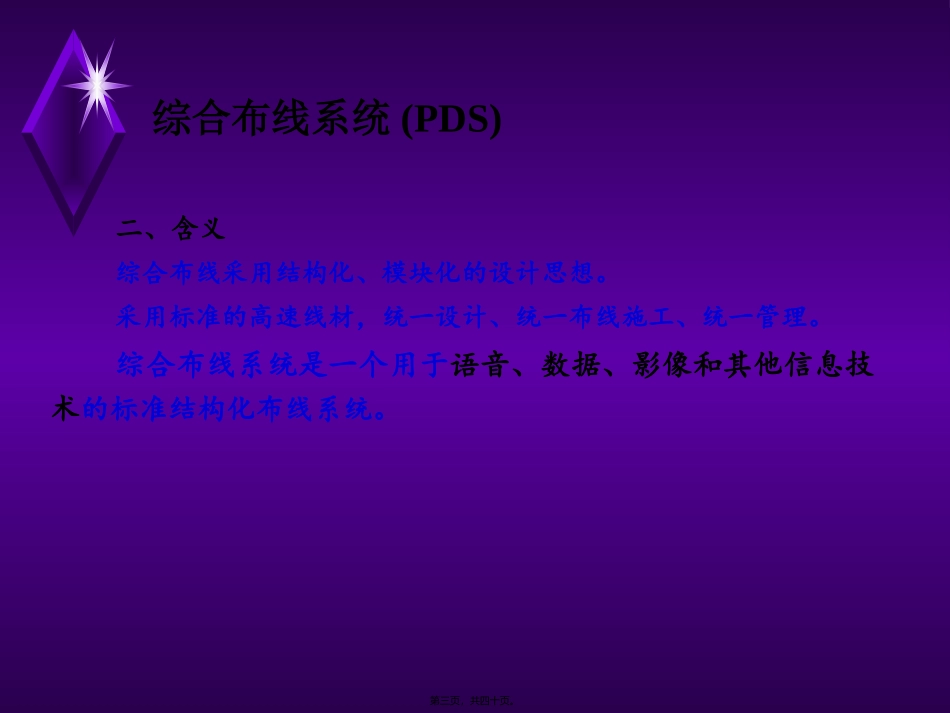

Page1综合布线系统薛苏秦曹殿波第一页，共四十页。综合布线系统(PDS)一、概述布线系统的对象是建筑物或楼宇内的传输网络，以使语音和数据通信设备、交换设备和其他信息管理系统彼此相连、并使这些设备与外部通信网络连接。它包含着建筑物内部和外部线路间的民用电缆及相关的设备连接措施。第二页，共四十页。综合布线系统(PDS)二、含义综合布线采用结构化、模块化的设计思想。采用标准的高速线材，统一设计、统一布线施工、统一管理。综合布线系统是一个用于语音、数据、影像和其他信息技术的标准结构化布线系统。第三页，共四十页。三、意义综合布线是网络系统实现的基础。综合布线系统是智能大厦的基础。综合布线是生活小区智能化的基础。智能大厦包括：中央计算机控制系统、楼宇自动控制系统、办公自动化系统、通信自动化系统、消防自动化系统、保安自动化系统。智能大厦具有舒适性、安全性、方便性、经济性和先进性。综合布线系统(PDS)第四页，共四十页。综合布线系统(PDS)四、特点：(1)兼容性：布线与应用系统无关、完全独立。(2)开放性：符合多种国际标准，设备产品协议都支持。(3)灵活性：模块化设计，配线架管理。(4)可靠性：高品质的材料和组合压接接线，点到点端接。(5)先进性：采用光纤和双绞线布线。(6)经济性：一次性投资，长期受益，维护费用低，使整体投资达到最少。第五页，共四十页。综合布线系统(PDS)五、优点综合布线是现代网络的基础，采用综合布线是因为：⑴采用综合布线可以使系统结构清晰，便于管理和维护。⑵采用综合布线，由于选用的材料统一先进，有利于今后的发展需要。⑶采用综合布线技术，系统的灵活性强，可适应各种不同的需求。⑷综合布线系统便于扩充，同时节约费用，提高系统的可靠性。⑸综合布线作为开放系统，有利于各种系统的集成。第六页，共四十页。六、综合布线的经济分析传统布线结构化综合布线方案设计各个系统独立进行设计，在线路上存在着过多的牵制，需要多次进行图纸汇总才能得到一个妥协的方案，设计周期长。将各个系统综合考虑，设计思路简洁，并可以根据用户的需要方便灵活地变更设计方案，节省大量时间。传输介质不同的系统采用不同的传输介质：1.电话系统采用专用的电话线2.电脑系统采用同轴电缆3.电话线，电脑线不能互用采用统一的传输介质：1.全部采用双绞线传输2.电话线、电脑线可以互用综合布线系统(PDS)第七页，共四十页。灵活性及开放性1.各个系统相互独立，互不兼容，造成用户极大的不方便2.设备的改变或移动都会导致整个布线系统的变化3.难于维护和管理，用户无法改变布线系统来适应自己的要求1.用户可以灵活地管理大楼内各个系统2.设备改变、移动后，只需方便地变更跳线即可3.大大减少了维护人员和管理人员的数量扩展性1.计算机和通讯技术的飞速发展，使现在的布线难以满足以后的需求。2.很难扩展，需要重新施工，造成时间、材料、资金及人员上的浪费1.在15-20年内充分适应计算机及通讯技术的发展，为办公自动化打下了坚实的线路基础2.在设计时已经为用户预留了充分的扩展余地，保护了用户的前期投资施工各个系统独立施工，施工周期长造成人员、材料及时间上的浪费1.各个系统统一施工，周期短，节省大量时间及人力、物力传统布线结构化综合布线第八页，共四十页。七、价格对比二次投资一次投资一次投资二次投资综合布线系统(PDS)第九页，共四十页。八、布线系统划分为6个子系统工作区子系统水平干线子系统管理间子系统垂直干线子系统楼宇子系统设备间子系统综合布线系统(PDS)第十页，共四十页。建筑群主干子系统水平子系统工作区子系统管理子系统垂直主干子系统管理子系统设备间子系统综合布线系统(PDS)第十一页，共四十页。①工作区子系统:工作区系统的设计时要注意：综合布线系统(PDS)第十二页，共四十页。②水平干线子系统设计时要注意：综合布线系统(PDS)第十三页，共四十页。3米90米6米HUB3米3米90米90米100米水平布线最大距离综合布线系统(PDS)第十四页，共四十页。③管理间子系统：设计应该注意：综合布线系统(PDS)第十五页，共四十页。④垂直干线子系统设计应该注意：综合布线系统(PDS)第十六页，共四十页。⑤...
