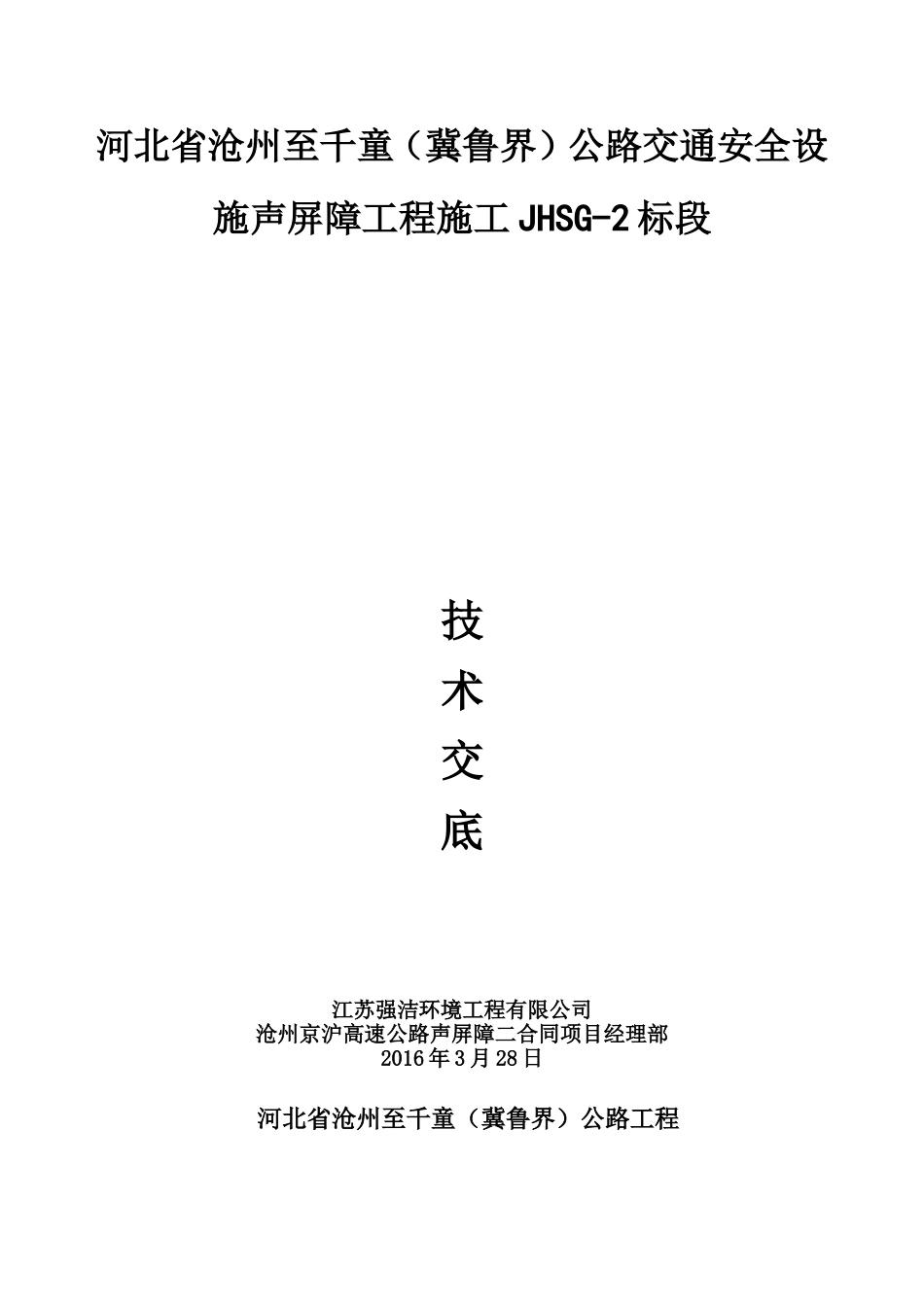

河北省沧州至千童（冀鲁界）公路交通安全设施声屏障工程施工JHSG-2标段技术交底江苏强洁环境工程有限公司沧州京沪高速公路声屏障二合同项目经理部2016年3月28日河北省沧州至千童（冀鲁界）公路工程技术交底项目名称：河北省沧州至千童（冀鲁界）公路交通安全设施工程施工JHSG-2（2）熟悉施工图纸及场地的地下土质的地质资料，做到心中有数。（3）按基础平面图，设置桩位轴线、定位点；桩孔四周撒灰线，测定高程水准点。放线工序完成后，办理验收及相应的自检手续。（4）按图纸尺寸要求分段做好钢筋笼。（5）全面开挖之前，有选择性的先挖两个试验桩孔，分析土质、水文等有关情况，以此指导施工。（6）钻孔机挖孔操作的安全至关重要，开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。（7）声屏障屏体安装完毕，预埋件检查完毕。三、设计交底1、桩孔：直径650mm，深2000mm，间距3000mm。2、连系横梁：宽：400mm，高500mm。每36m一道伸缩缝。3、设计材料交底：Φ14钢筋、Φ12钢筋、Φ10钢筋、Φ8钢筋。4、保护层厚度：桩孔为35mm；连系横梁为35mm。6、混凝土标号：桩基、连系横梁采用混凝土标号为C25。四、施工工序测量放样→挖孔→清孔、验孔→绑钢筋笼→验筋→吊放桩钢筋笼→浇灌砼→养护→整平→绑地梁钢筋→验筋→支模→吊放梁钢筋笼（预埋螺栓、钢板）→浇灌砼→养护→立H型钢→安装声屏障单元→恢复路肩、清理现场五、施工操作要点（一)、测量放线1、测量内容：（1）从设置声屏障的路段起，相邻桩基的距离和定位；需要明确指出的是错位声屏障特殊位置桩基的测量和定位。（2）做好非标准声屏障的计算、记录和定位工作；（3）对声屏障基础施工所需的数据进行实地测量，并绘制相应的基础施工图。2、数据统计根据所测量的实际尺寸，整理分析排队，筛选出标准尺寸与非标准位置的尺寸绘制成表。并报请技术负责人和相关技术人员进行详细的技术论证，与施工图核对后，并根据现场复查情况制订和完善施工工艺，并制定相应施工技术方案。3、施工测量放线的要点：施工放线要以变坡点、过渡段的端头作为放线控制点。（二）、基坑开挖1、施工前，首先要做好施工沿线公路用地范围内的清理表面工作。2、按施工图纸设计要求设置中线，测量出开挖边线，并鉴定即路边基是否稳施工范围：K180+250-K181+400施工内容：声屏障基础施工及声屏障安装交底人：范亦飞被交底人：桂海燕杨国忠刘国新翟现彬邱方明翟延菲赵从军曹占坡交底内容：一、工程概况：河北省沧州至千童（冀鲁界）公路交通安全设施工程施工JHSG-2工程总长950米声屏障基础为砼混泥土；声屏障立柱采用H型钢；声屏障上下部为复合吸声屏障板组成；中部为亚克力隔声板组成。基础采用挖孔灌注桩，间距3米；基础坑链接为连系横梁，采用支模浇筑，每36米一道伸缩缝，缝宽60mm。声屏障立柱采用H型钢，H型钢与钢底板采用镀锌双螺丝固定。声屏障单元与H型钢立柱之间采用U型带钢固定。声屏障顶部设有雨帽，由钻尾丝固定。二、施工准备1、材料机具：插钎、生石灰、钢卷尺、手推车、镐、铁锹、手铲、线坠、导管、冲击钻、水桶、活动爬梯、溜槽、振捣棒、电焊机、柴油发电机、汽油发电机、扭矩扳手等。模板：组合式钢模。2、作业条件：（1）开挖前场地完成三通一平。地上、地下的电缆、管线、已有设施、设备基础等障碍物均已排除处理完毕。各项临时设施，如安全设施准备就绪。定，如不稳定，采取必要的加固防护措施。3、开挖前做好排水工作，防止地表水、施工用水侵入开挖现场。4、土方开挖要分段进行。5、开挖过程中，派技术人员仔细调查开挖坡面稳定情况，发现问题及时加固处理。6、雨季开挖土路堑时，分层进行开挖，每层底面设大于1%的纵坡，挖方边坡沿边坡预留30cm厚，待雨后再整修到设计边坡线，开挖路堑在距基顶面30cm时停止开挖，待雨季后再挖到设计标高。7、挖出的土不得堆放在路基边坡上或公路路面上。8、超挖部分采用同标号水泥灌注，不得有危及路基稳定的施工行为存在，严格按照施工图的设计及要求进行作业，并应取得业主单位的同意。（三）、钢筋加工、安装施工方案、施工方法1、所有钢筋应准...
