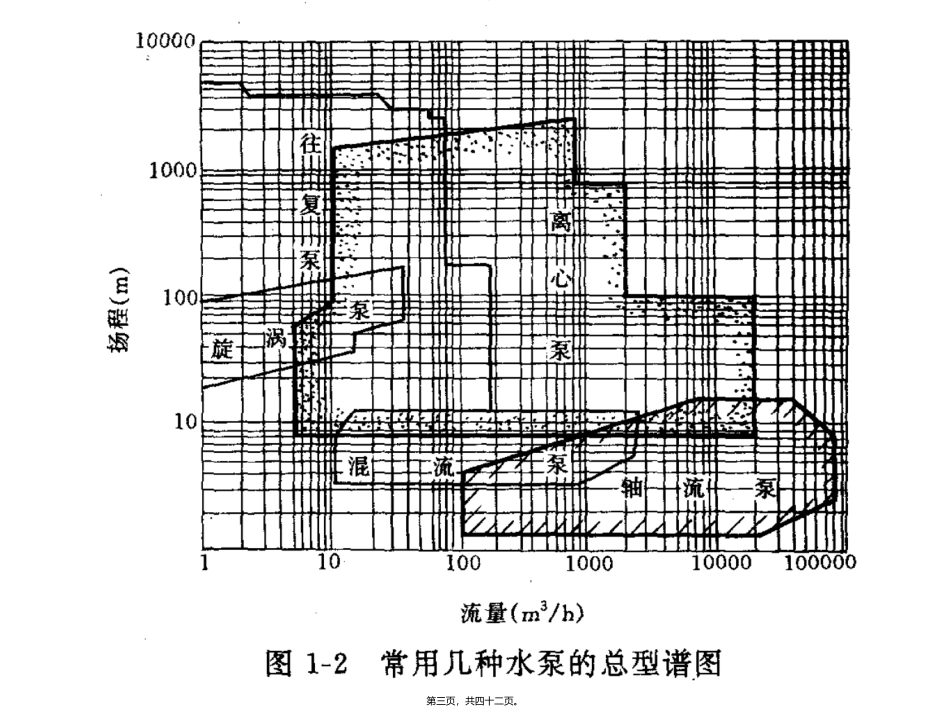

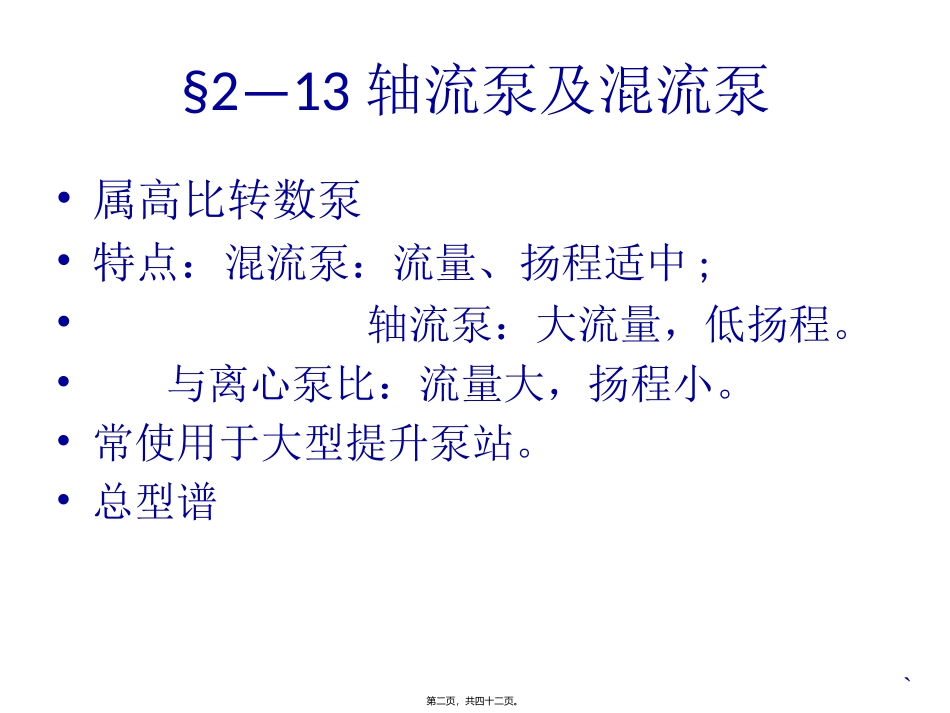

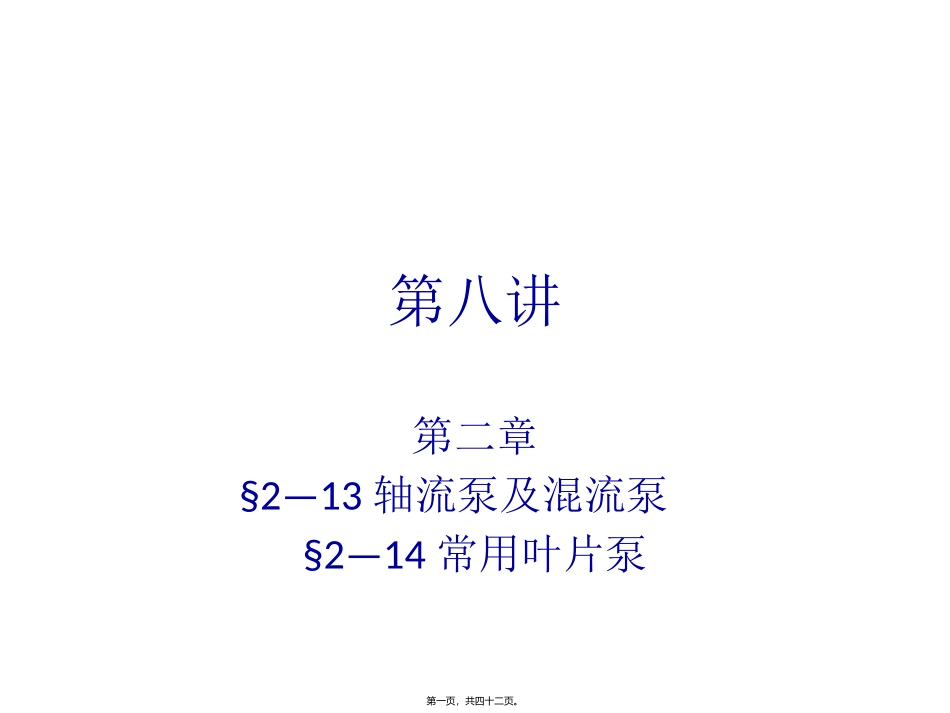

第八讲第二章§2—13轴流泵及混流泵§2—14常用叶片泵第一页，共四十二页。§2—13轴流泵及混流泵•属高比转数泵•特点：混流泵：流量、扬程适中;•轴流泵：大流量，低扬程。•与离心泵比：流量大，扬程小。•常使用于大型提升泵站。•总型谱`第二页，共四十二页。第三页，共四十二页。一、轴流泵的基本构造：•1、吸入管：流线形喇叭口（改善水力条件）•2、叶轮：工作部件，•按叶片倾角的调节`第四页，共四十二页。•2、叶轮：工作部件，•按叶片倾角的调节停机调整。全调式：用油压，可不定，停机调角，半调式：叶片用螺母固固定式：倾角不可调，`第五页，共四十二页。3、导叶：用来消除水流螺旋运动的导流叶片。•把旋转的动能变为压力能。（有6～12片）4、轴和轴承：•轴的作用：传递扭矩•大泵：轴内装设调节叶片角度的油管及油压件。•轴承：导轴承：承受径向力，径向定位。（上、下两导轴承）•推力轴承：承受水流作用在叶轮上的反力，是轴向推力。`第六页，共四十二页。•5、密封装置：轴的密封，填料，压盖。`第七页，共四十二页。二、轴流泵的工作原理：•翼形叶片：下表面流速>上表面流速•据伯努力方程式：下表面流道长，流速大。压力小。•下表面压力<上表面压力。液体对翼片有一个向下的压力P。（由于作用等于反作用力）翼片对流体有一个向上的压力Pˊ。`第八页，共四十二页。•推力作用：•三、轴流泵性能特点：•（1）扬程随流量的减小急据增大，Q-H曲线陡降。并有转折点（S形曲线）•（2）Q—N曲线也是陡降曲线（流量越小轴功率越大因此要求开闸启动，防烧电机）可调叶片泵，关小β角（负角）•（3）Q—η是驼峰形，高效工作范围小。为了高效运行，往往采用可调叶片角度的轴流泵。运动方向惯性力推力惯性力与推力的合力`第九页，共四十二页。•轴流泵的通用特性曲线。•ⅰ角度的变化-4º；-2º；0º；2º；4º；Q—H曲线变化。•ⅱ效率曲线是一个范围。例82.1%曲线上的效率。•ⅲ轴功率随各角曲线的位置而变化，可用分差法求得。`第十页，共四十二页。•（4）、吸水性能一般采用气蚀余量Δhs来表示，（并且要求的Δhs较大。)原因流量大，易因涡流而带进气体形成气蚀。（要求：叶轮常在浸没水中的条件下工作）`第十一页，共四十二页。四、混流泵：•工作原理：有离心力的作用也有翼片举力和推力作用。`第十二页，共四十二页。§2—14给排水中常用的叶片泵•分类：•①据轴的空中位置形式立式泵：泵轴垂直卧式泵：泵轴水平②据抽升对象碴浆泵污水泵清水泵③按吸入口双吸泵：泵轴两侧入口单吸泵：泵轴一侧入口④串叶轮否多级泵单级泵`第十三页，共四十二页。•常用泵：•1.IS系列单级单吸离心泵：•用的最多，最普遍。（过去型号BA型、B型，86年已淘汰。）•如：IS100—65—250A•IS—采用ISO国际标准的单级单吸清水离心泵。•100—水泵吸口直径（mm）•65—水泵压出口直径（mm）•250—叶轮直径（mm）•A—第一次切削叶轮。`第十四页，共四十二页。•sh（SA）系列单级双吸离心泵。•12sh—28A进口直径12吋双吸卧式离心泵比转数为叶轮第一次切削280`第十五页，共四十二页。•20SLA—22A进口直径20吋立式泵比转数为220叶轮第一次切削`第十六页，共四十二页。•8SA—10湘江56—23A进口直径8吋单级双吸中开式离心泵比转数为100单级双吸中开式大型离心泵进口直径56吋比转数为230叶轮第一次切削`第十七页，共四十二页。•S150—78A单级双吸卧式离心泵进口直径（mm）扬程78米切叶轮3、D（DA）系列分段多级式离心泵特点：多级串联。D—多级泵的汉语拼音字头。D型（新系列）多级分段式离心泵。`第十八页，共四十二页。•D（或DG）12—50×7↓↓↓↓↓多级分段式清水泵锅炉泵设计高效点流量单级扬程级数（m3/h）（mH2O）`级与级之间由导叶连接。第十九页，共四十二页。•D型节段式多级离心泵（是DA型泵的改型）•100D16A×5•↓↓↓↓↓级数（叶轮数）切叶轮注：多级泵少见切叶轮单级扬程单吸多级分段式离心泵进口直径mm`第二十页，共四十二页。•DA型泵与级分段式离心泵•4DA—8×9↓↓↓↓级数比转数80单吸多级分段清水离心泵进口4...
