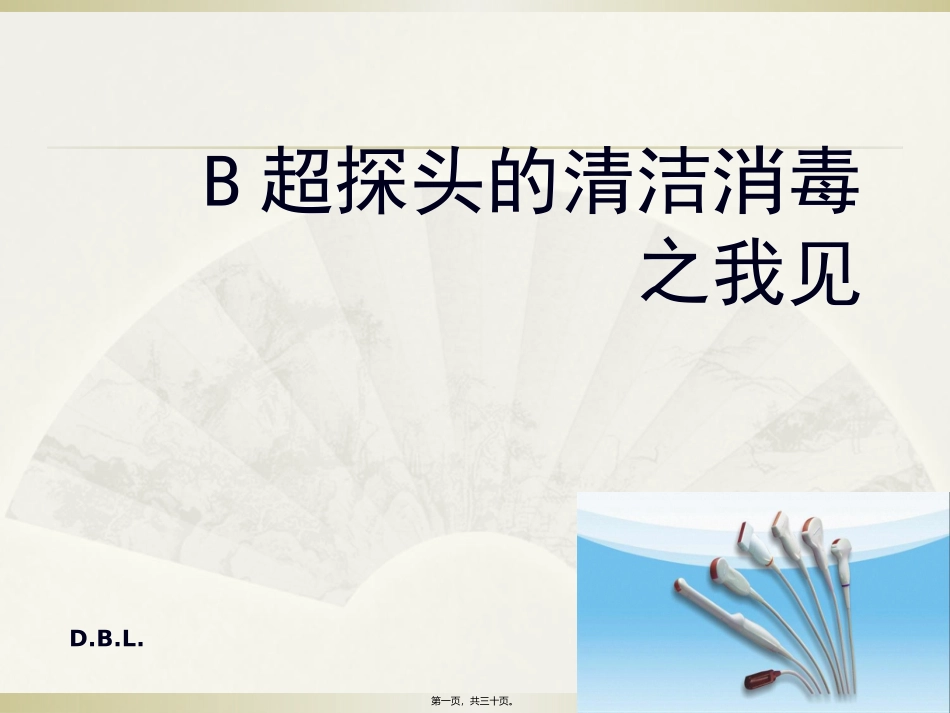

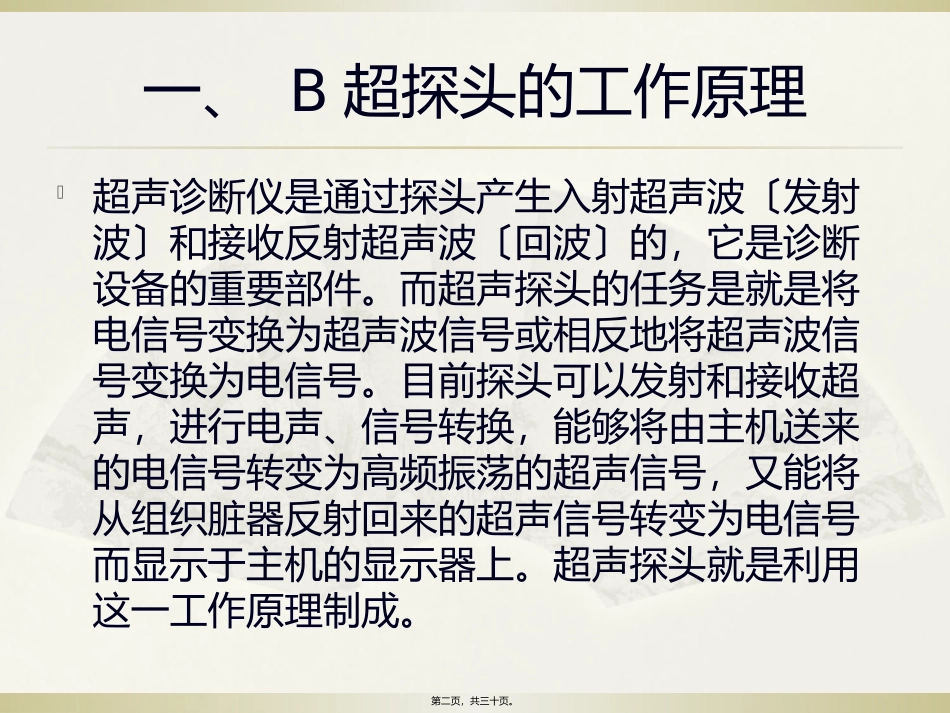

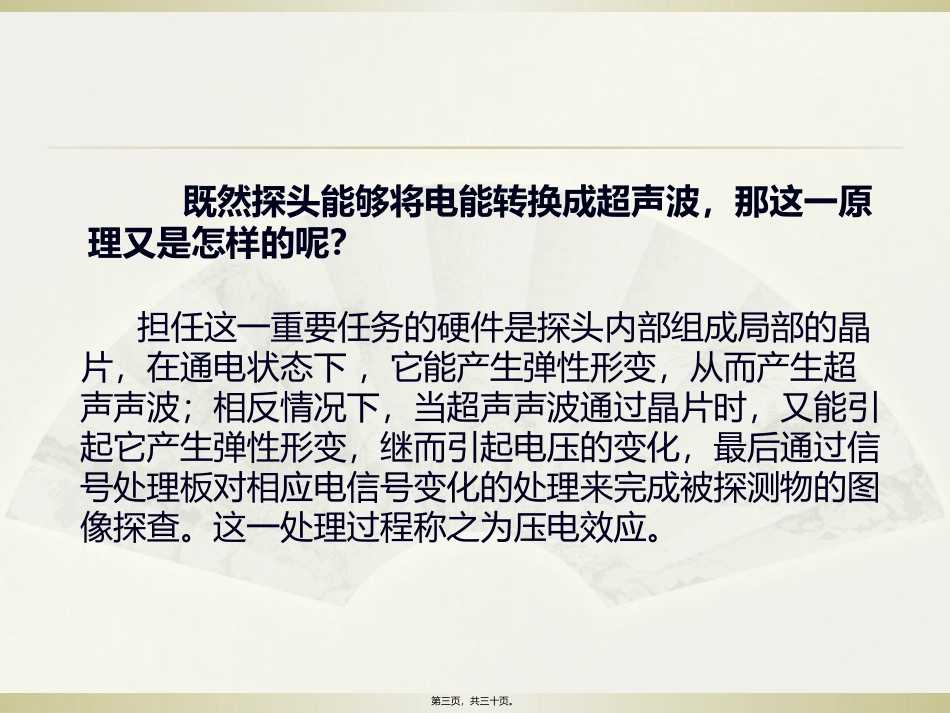

B超探头的清洁消毒之我见D.B.L.第一页，共三十页。一、B超探头的工作原理超声诊断仪是通过探头产生入射超声波〔发射波〕和接收反射超声波〔回波〕的，它是诊断设备的重要部件。而超声探头的任务是就是将电信号变换为超声波信号或相反地将超声波信号变换为电信号。目前探头可以发射和接收超声，进行电声、信号转换，能够将由主机送来的电信号转变为高频振荡的超声信号，又能将从组织脏器反射回来的超声信号转变为电信号而显示于主机的显示器上。超声探头就是利用这一工作原理制成。第二页，共三十页。既然探头能够将电能转换成超声波，那这一原理又是怎样的呢？担任这一重要任务的硬件是探头内部组成局部的晶片，在通电状态下，它能产生弹性形变，从而产生超声声波；相反情况下，当超声声波通过晶片时，又能引起它产生弹性形变，继而引起电压的变化，最后通过信号处理板对相应电信号变化的处理来完成被探测物的图像探查。这一处理过程称之为压电效应。第三页，共三十页。二、B超探头分类〔一〕超声探头可以从以下不同方面来分类：①按诊断部位分类：有眼科探头、心脏探头、腹部探头、颅脑探头、腔内探头和儿童探头等之分；②按应用方式分类:有体外探头、体内探头、穿刺活检探头之分;③按探头中换能器所用振元数目分类:又有单元探头和多元探头之说;第四页，共三十页。二、B超探头分类〔一〕超声探头可以从以下不同方面来分类：④按波束控制方式分类:那么有线扫探头、相控阵探头、机械扇扫探头和方阵探头等;⑤按探头的几何形状分类:用在不同诊那么有矩形探头、柱断部位的各形探头、弧形探类超声探头(又称凸形)、圆形探头等。注：通常工作中，习惯使用较多的是按①、④、⑤3种方式分类第五页，共三十页。二、B超探头分类〔一〕一般常见的B超探头1、凸阵探头3.5MHz2、线阵探头3.5MHz3、高频线阵7.5MHz4、腔体探头6.5MHz5、心脏探头3.2MHz6、相控阵探头3.0MHz7、三维探头3.5MHz第六页，共三十页。凸阵探头线阵探头腔体探头高频线阵第七页，共三十页。临床常用的B超探头探头类型临床应用线阵探头用于表皮结构的评估：血管甲状腺/乳房关节/肌腱眼科肺部用于程序性指导脓肿/外来物周围/中央静脉切开时神经阻断时凸阵探头用于腹部结构的评估：肝胆肾脏阑尾主动脉创伤的超声扫描时胎心音评估和产科综合征床旁肺部超声用于程序性指导穿刺和胸腔穿刺第八页，共三十页。临床常用的B超探头探头类型临床应用相控阵探头用于胸腔结构的评估：超声波心动描记术肺部超声代替凸阵探头用于评估腹部结构用于程序性指导：胸腔穿刺术心包穿刺术腔体探头用于阴道内：怀孕输卵管病理检查用于口腔内：扁桃体周围脓肿经直肠：脓肿前列腺评估第九页，共三十页。二、B超探头分类〔一〕常见扫描图形线阵式扇形式凸阵式第十页，共三十页。三、B超探头组件的构成第十一页，共三十页。探头组件的构成1.插头组件2.探头3.电缆线①晶片②声透镜③匹配层④吸声块⑤支撑架⑥声头外壳第十二页，共三十页。1.插头组件探头组件是通过插头与B超机连接的，而插头的连接由里面的插针与B超机的插座相连接的，常见的插针数量有：24P、96P、156P、260P等等。固定旋钮插针插头第十三页，共三十页。声透镜匹配层晶片吸声块支撑架2.探头第十四页，共三十页。声头外壳晶片第十五页，共三十页。3.电缆线常见的电缆线有：48芯、84芯、198芯264芯等。第十六页，共三十页。四、经超声探头引起的感染MRSA*HPV〔humanpapillomavirus〕第十七页，共三十页。五、经超声探头所致感染的防控目前国内外均无关于超声探头医院感染防控的相关指南根据超声探头的分类及其应用情形，按照斯波尔丁分类原那么〔Spauldingclassification〕对不同情形采用不同的清洁消毒方式。第十八页，共三十页。超声探针及其设备的清洁消毒—基于斯波尔丁分类原那么分类清洁消毒水平举例高度危险性物品：与血流系统接触灭菌术中探头；血管内探头；支气管内探头；中度危险性物品：与破损皮肤或粘膜接触与体液或血液及其他感染性物质接触高水平消毒中水平消毒腔体探头用于经阴道盆腔扫描和经直肠超声检查；线控探头用于超声引导的无菌操作，如中央静脉插管、超声引导...
