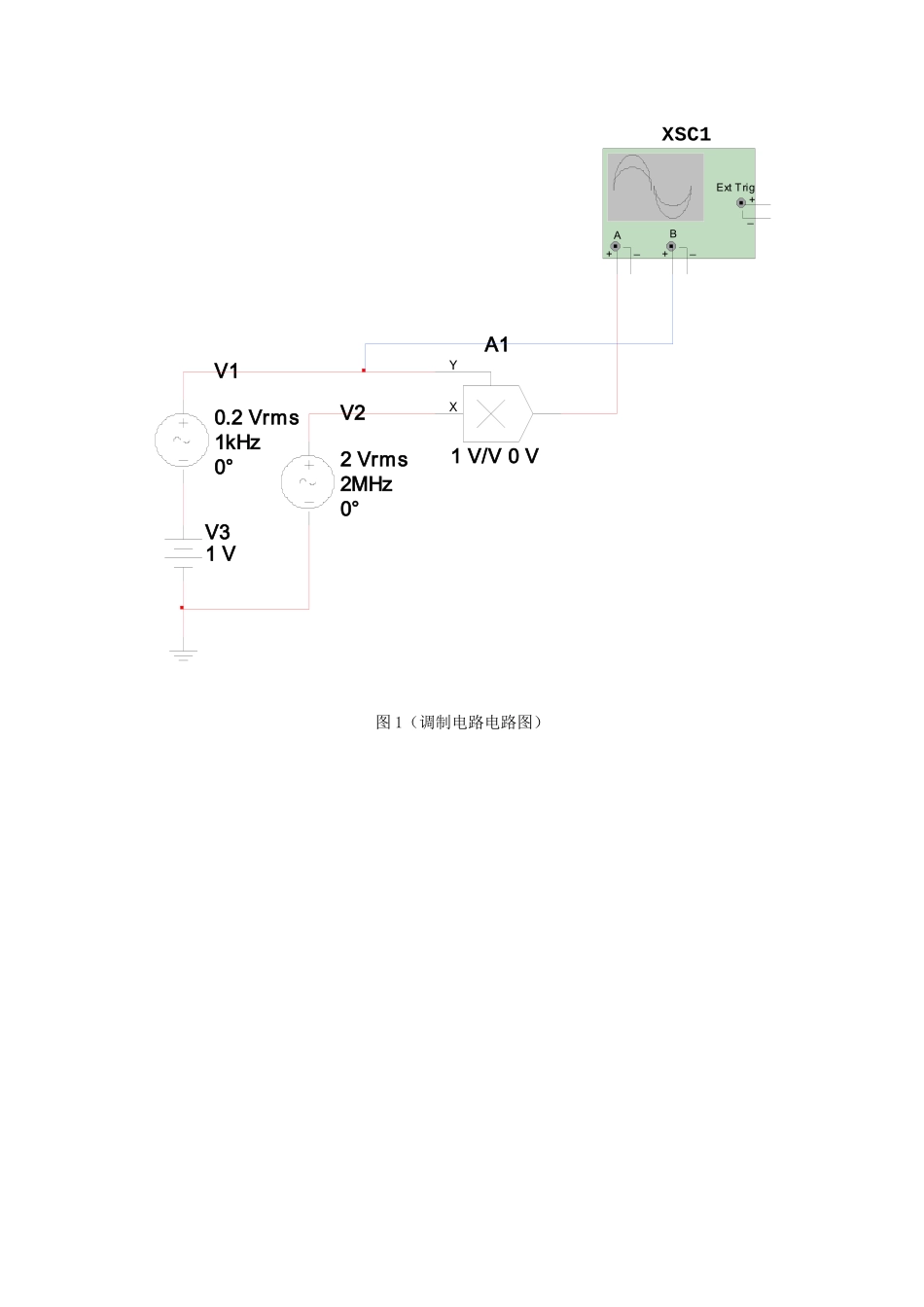

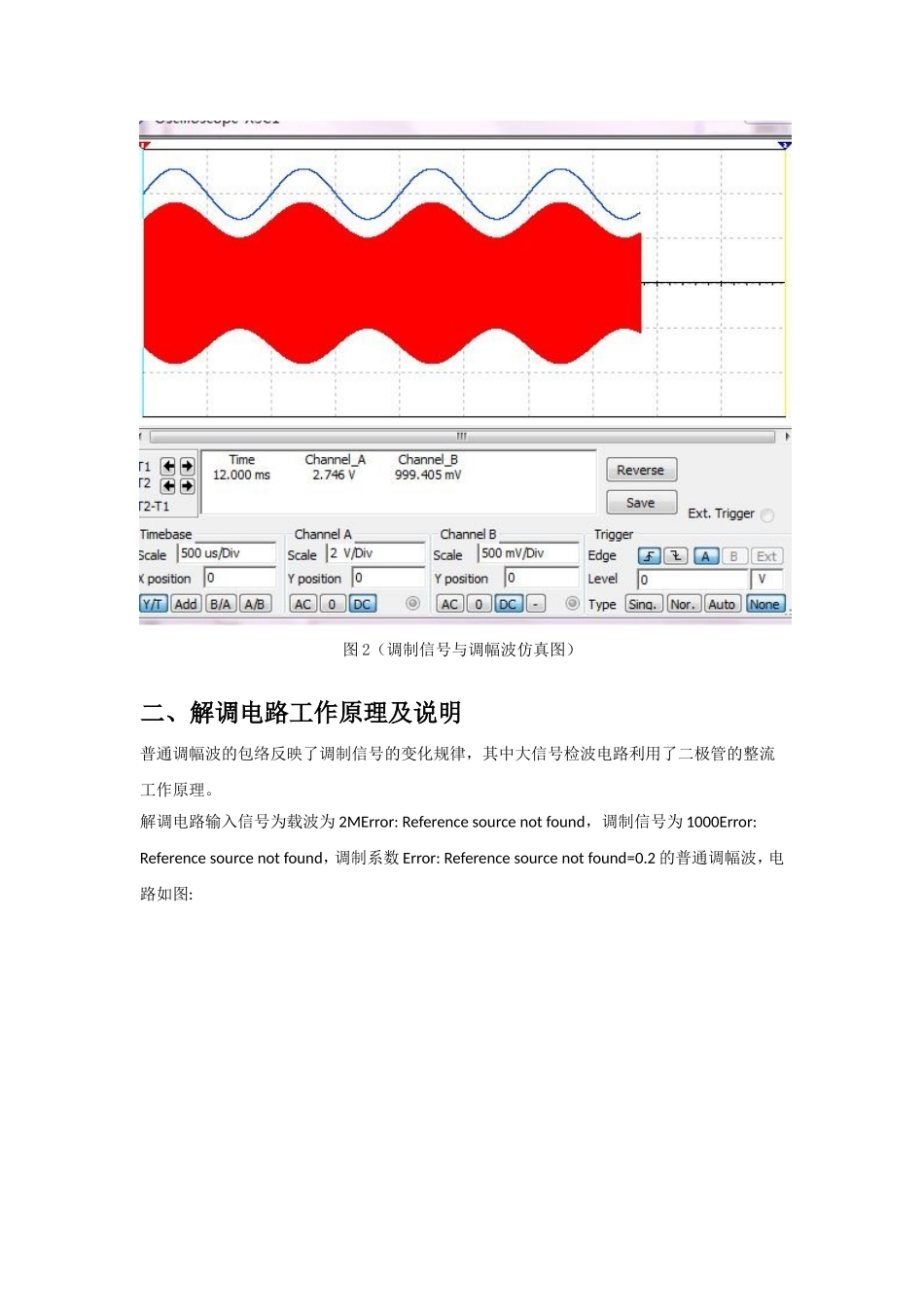

基于Multisim10的振幅调制与解调电路设计与仿真摘要：信号调制可以将信号的频谱搬移到任意位置，从而有利于信号的传送，并且使频谱资源得到充分利用。调制作用的实质就是使相同频率范围的信号分别依托于不同频率的载波上，接收机就可以分离出所需的频率信号，不致互相干扰。这也是在同一信道中实现多路复用的基础。而要还原出被调制的信号就需要解调电路。所以现在调制与解调在高频通信领域有着更为广泛的应用。关键词：振幅调制与解调，检波失真，参数选取一、振幅调制电路原理及工作过程首先将语音（调制）信号叠加直流后再与载波相乘，本电路采用乘法调幅进行调制语音信号频谱为300Error:Referencesourcenotfound到3400Error:Referencesourcenotfound,这里选择频率为1000Error:Referencesourcenotfound的信号模拟语音信号。选择2MError:Referencesourcenotfound作为载波信号。让模拟语音信号（调制信号）与载波信号经过乘法器产生调制系数Error:Referencesourcenotfound=0.2的普通调幅波。如图：A11V/V0VYXV10.2Vrms1kHz0°V22Vrms2MHz0°V31VXSC1ABExtTrig++__+_图1（调制电路电路图）图2（调制信号与调幅波仿真图）二、解调电路工作原理及说明普通调幅波的包络反映了调制信号的变化规律，其中大信号检波电路利用了二极管的整流工作原理。解调电路输入信号为载波为2MError:Referencesourcenotfound，调制信号为1000Error:Referencesourcenotfound，调制系数Error:Referencesourcenotfound=0.2的普通调幅波，电路如图:V12V2MHz1kHzAMC11µFR1560ΩC220nFR25.6ΩR31kΩXSC1ABExtTrig++__+_XSC2ABExtTrig++__+_D21N4148C31mF图3（解调电路图）图4（调幅波波形）图5：（电路输出解调端波形）我们可以看到输出波形周期为1.002ms,输出信号频率为1000Error:Referencesourcenotfound说明解调电路成功解调出调制信号。三、解调(检波)电路元件参数的选取电路元件参数主要是基于检波效率、滤波效果来选取的。其中滤波效果中的检波失真是决定解调电路元件参数的主要方面。（一）、大信号检波器存在的两种失真对参数选取的影响1、对角线失真(放电失真)产生原因：Error:Referencesourcenotfound很大，放电很慢，可能在随后的若干的高频周期内，包络线电压虽已下降，而C上的电压还大于包络线电压，这就使二极管方向截止，失去检波作用。在截至期间，检波输出波形呈倾斜的对角线形状，对角线失真可以总结为电容放电曲线Error:Referencesourcenotfound的下降速度慢于包络线电压下降的速度。不发生放电失真的条件：包络线下降速度小于Error:Referencesourcenotfound放电速率，即:Error:Referencesourcenotfound
