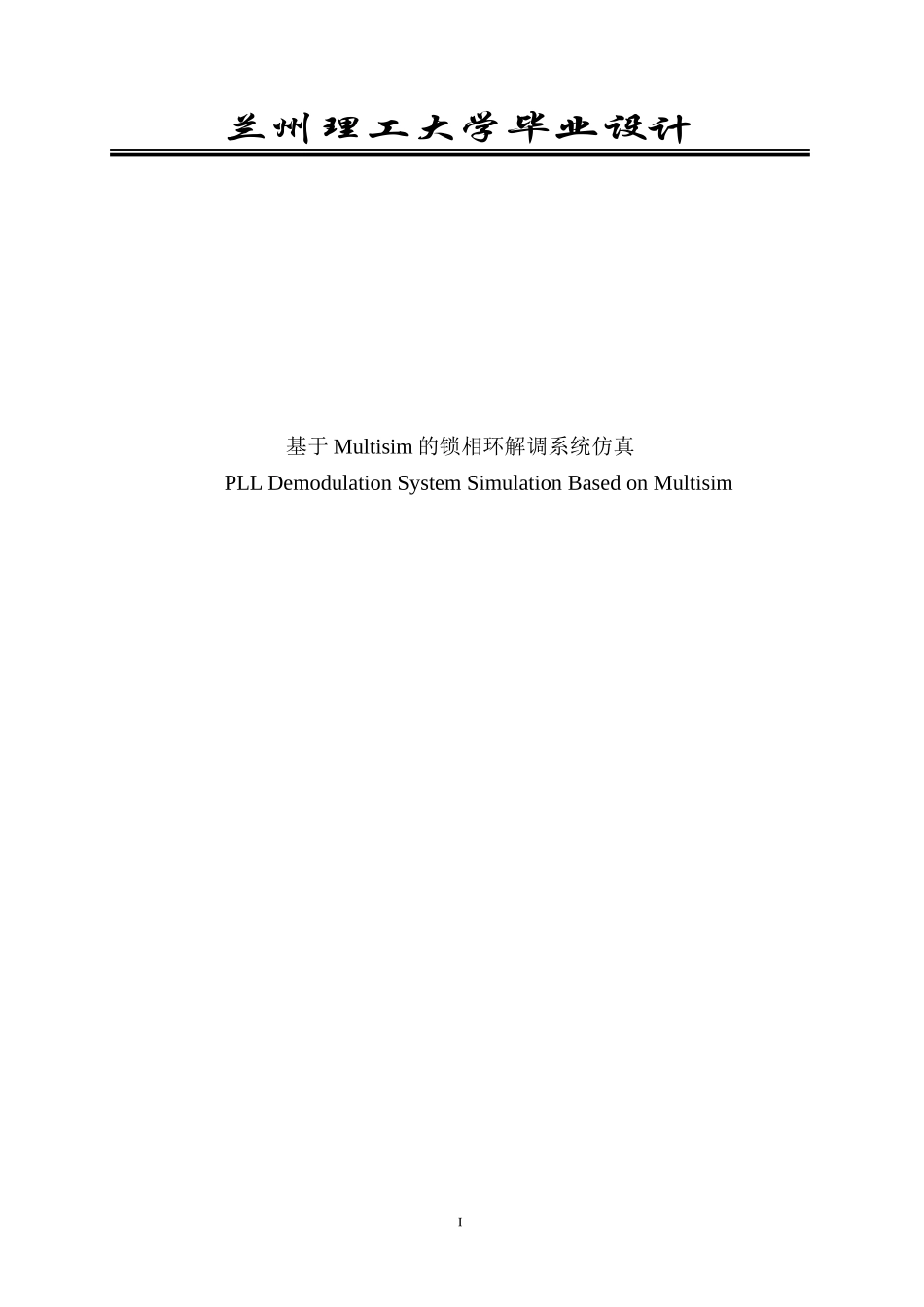

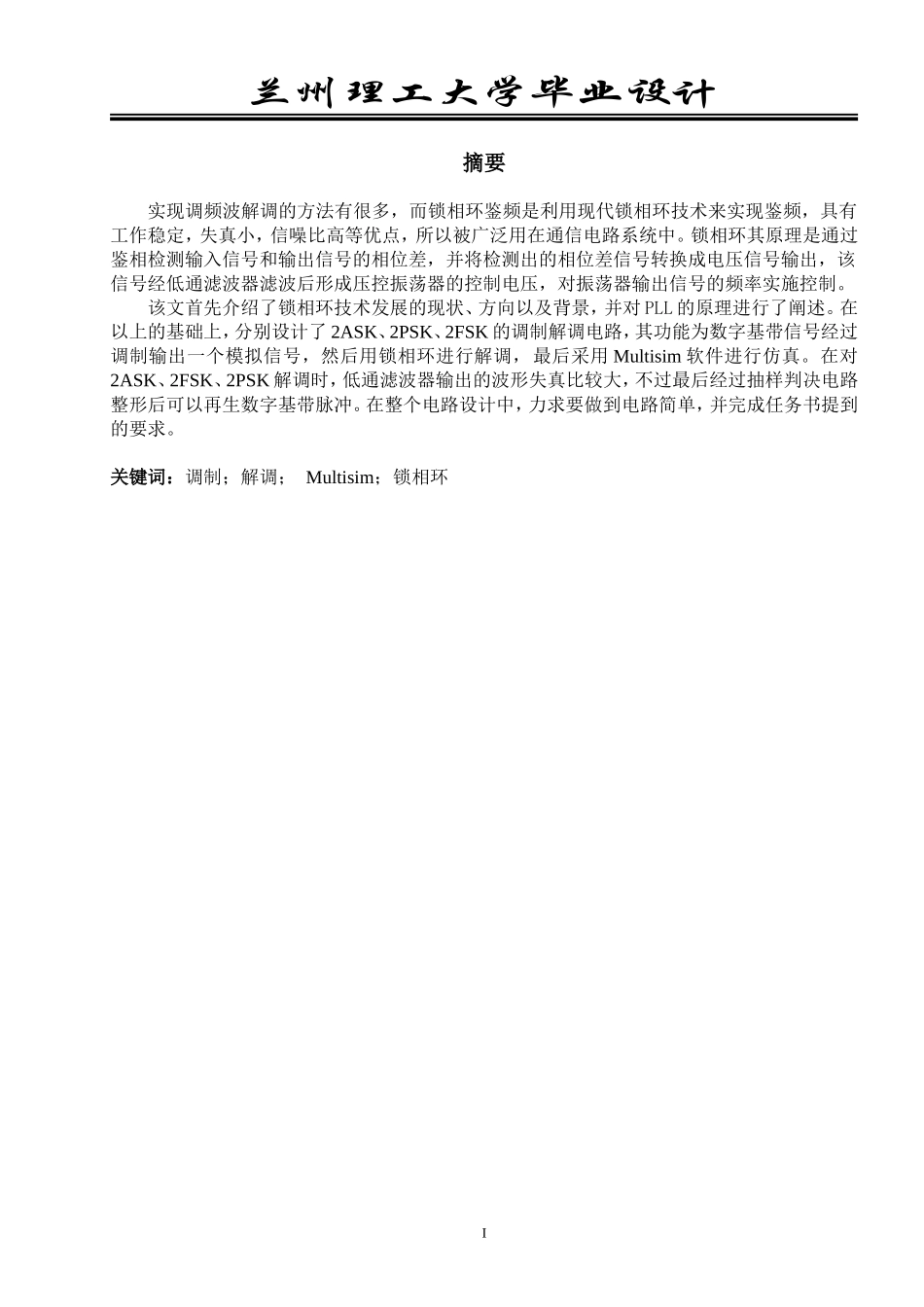

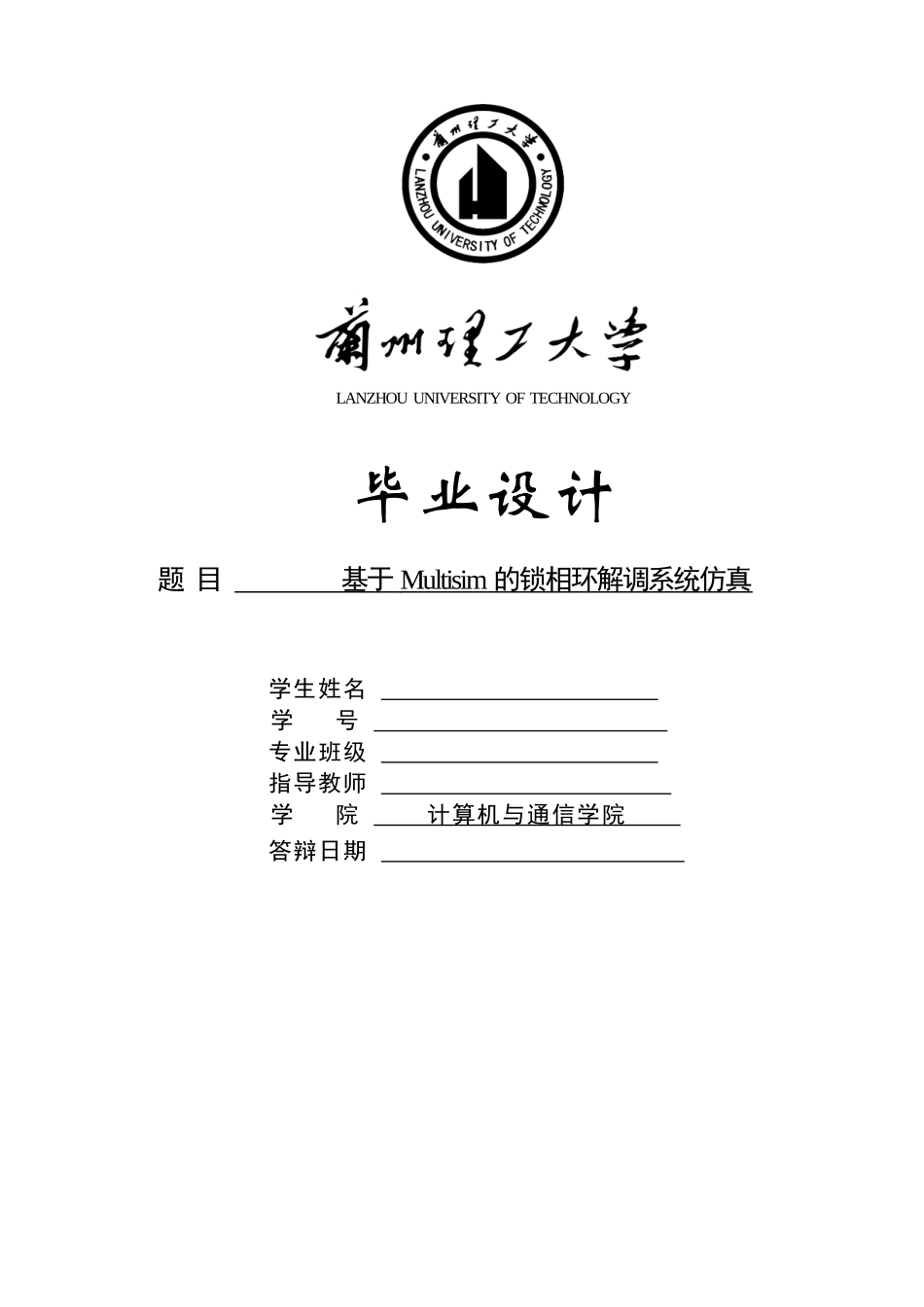

LANZHOUUNIVERSITYOFTECHNOLOGY毕业设计题目基于Multisim的锁相环解调系统仿真学生姓名学号专业班级指导教师学院计算机与通信学院答辩日期兰州理工大学毕业设计基于Multisim的锁相环解调系统仿真PLLDemodulationSystemSimulationBasedonMultisimI兰州理工大学毕业设计摘要实现调频波解调的方法有很多，而锁相环鉴频是利用现代锁相环技术来实现鉴频，具有工作稳定，失真小，信噪比高等优点，所以被广泛用在通信电路系统中。锁相环其原理是通过鉴相检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压，对振荡器输出信号的频率实施控制。该文首先介绍了锁相环技术发展的现状、方向以及背景，并对PLL的原理进行了阐述。在以上的基础上，分别设计了2ASK、2PSK、2FSK的调制解调电路，其功能为数字基带信号经过调制输出一个模拟信号，然后用锁相环进行解调，最后采用Multisim软件进行仿真。在对2ASK、2FSK、2PSK解调时，低通滤波器输出的波形失真比较大，不过最后经过抽样判决电路整形后可以再生数字基带脉冲。在整个电路设计中，力求要做到电路简单，并完成任务书提到的要求。关键词：调制；解调；Multisim；锁相环I兰州理工大学毕业设计AbstrackTherearemanywaystorealizefrequencywavedemodulation,andPLLfrequencywhichhastheadvantagesofstableoperation,smalldistortion,highsignal-to-noiseratioandsoonisachievedbyusingmodernPLLfrequencytechnology,soitiswidelyusedincommunicationcircuitsystem.Phase-lockedloopthroughthedifferenceofthephasedetectionofinputsignalandtheoutputsignalphase,andthedetectedphasedifferencesignalintooutputvoltagesignal,thesignalthroughalowpassfilter.Aftertheformationofthevoltagecontroloscillator,theoutputsignaloftheoscillatorfrequencycontrol.Thispaperfirstintroducesthepresentsituation,developmentdirection,phase-lockedlooptechnologyaswellasthebackground,andtheprincipleofPLLisdiscussed.Onthebasisoftheabove,themodulationanddemodulationcircuitof2ASK,2PSK,2FSKwhichfunctionisadigitalbasebandsignalismodulatedbyananalogsignalandoutputweredesigned,andthenuseingthePLLdemodulation,finallyusingMultisimsoftwaresimulation.Inthe2ASK,2FSK,2PSKdemodulation,theoutputofthelowpassfilterwaveformdistortionisrelativelylarge,butfinallyitcanregeneratedigitalbasebandpulsesamplingdecisioncircuitaftershaping.Inthecircuitdesign,andstrivetodoasimplecircuit,andcompletethetaskbookmentionedrequirements.Keywords：modulate；modulation；PLL；MultisimII兰州理工大学毕业设计目录第1章绪论..............................................................11.1研究背景..........................................................11.2研究现状..........................................................11.3研究内容介绍......................................................2第2章基本原理..........................................................32.1Multisim介绍.....................................................32.2锁相环基本原理...................................................52.2.1锁相环的基本组成............................................52.2.2锁相环的工作原理............................................5第3章调制解调电路设计..................................................83.12FSK调制解调电路设计............................................83.1.12FSK调制电路设计原理......................................83.1.22FSK调制单元电路的设计....................................93.1.32FSK解调单元电路的设计...................................133.1.42FSK解调电路的整体设计...................................153.22PSK调制解调电路设计...................
