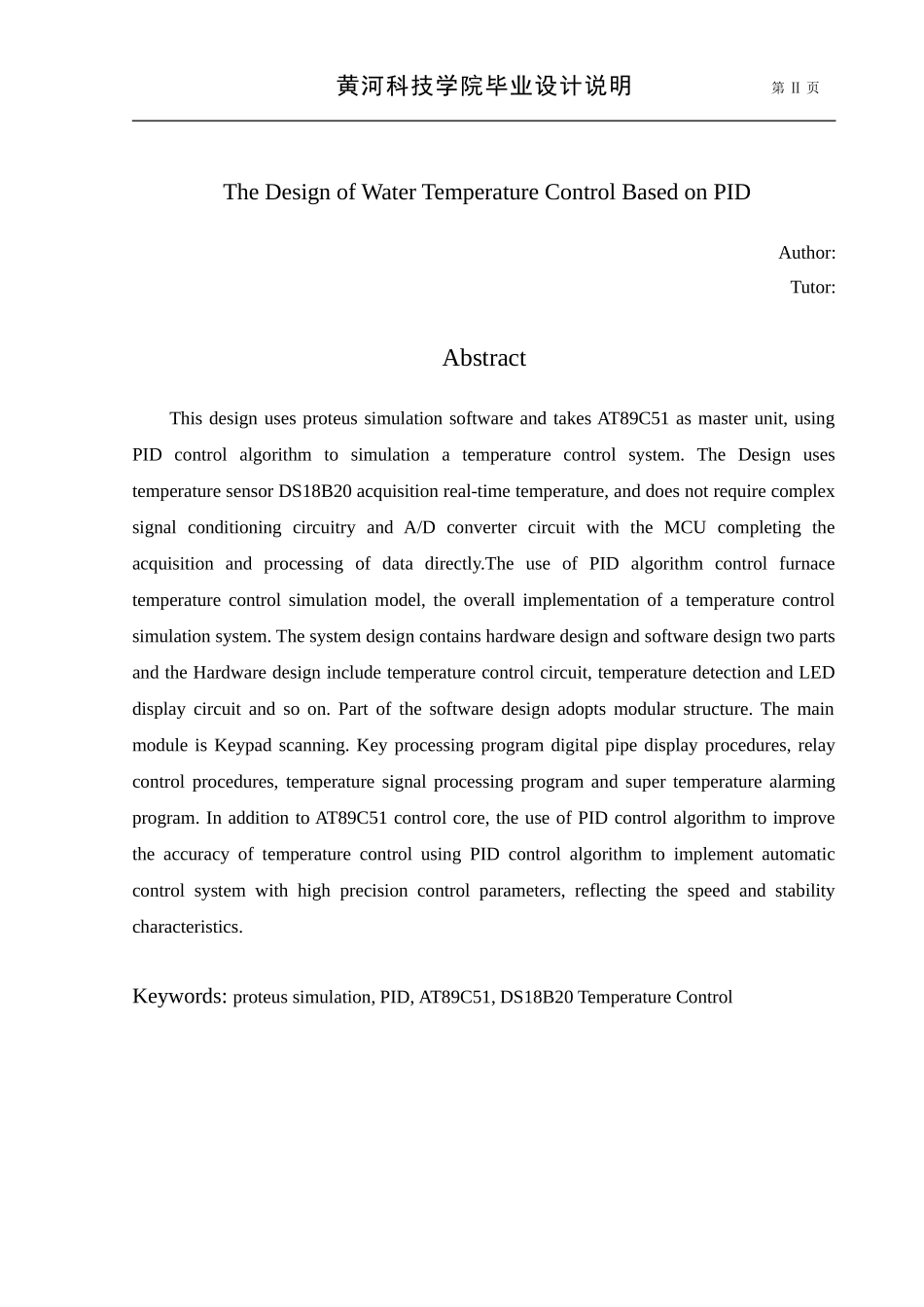

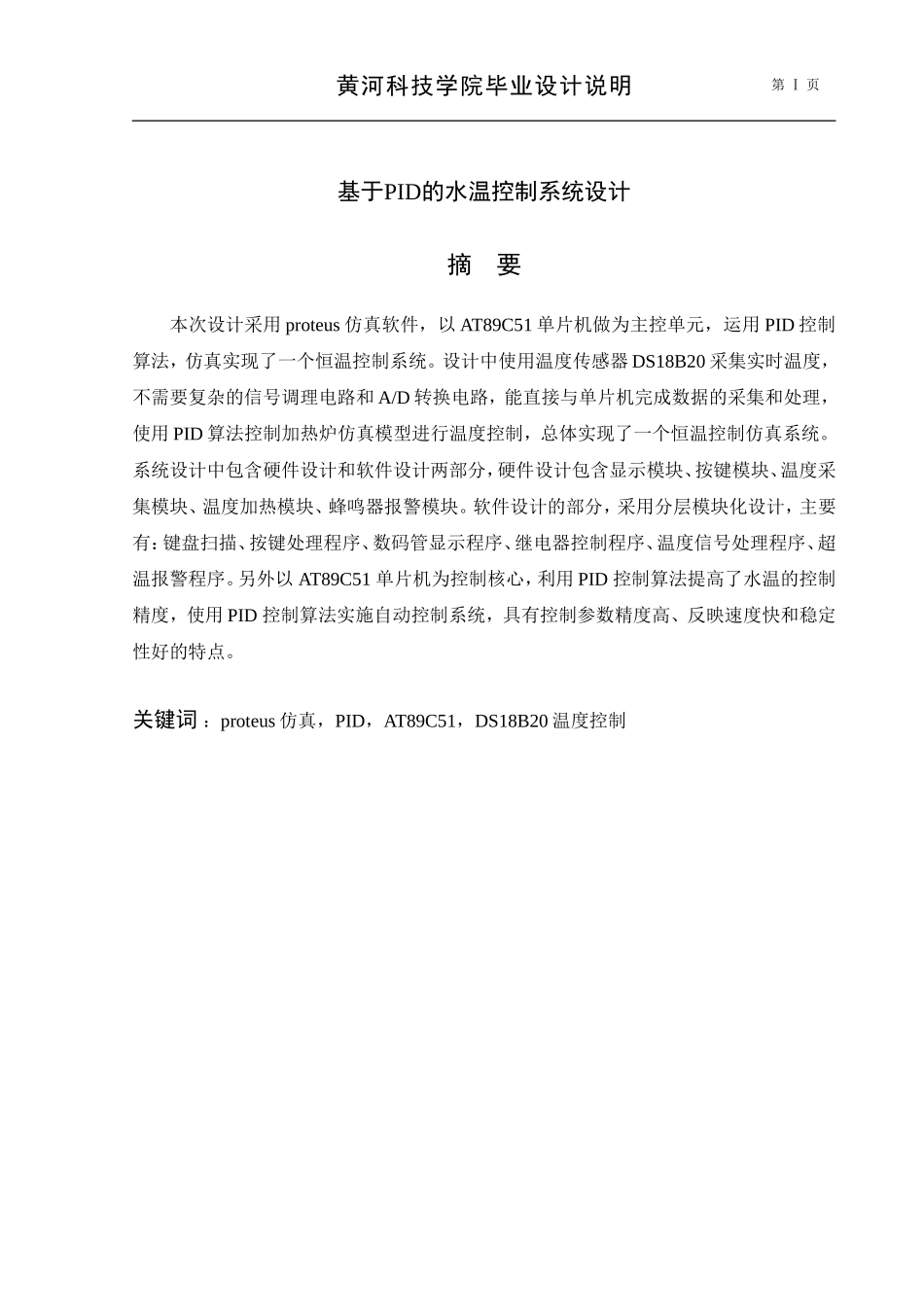

单位代码01学号100119026分类号TP273密级毕业设计说明书基于PID的水温控制系统设计院（系）名称信息工程学院专业名称测控技术与仪器学生姓名指导教师2014年4月25日第Ⅰ页黄河科技学院毕业设计说明基于PID的水温控制系统设计摘要本次设计采用proteus仿真软件，以AT89C51单片机做为主控单元，运用PID控制算法，仿真实现了一个恒温控制系统。设计中使用温度传感器DS18B20采集实时温度，不需要复杂的信号调理电路和A/D转换电路，能直接与单片机完成数据的采集和处理，使用PID算法控制加热炉仿真模型进行温度控制，总体实现了一个恒温控制仿真系统。系统设计中包含硬件设计和软件设计两部分，硬件设计包含显示模块、按键模块、温度采集模块、温度加热模块、蜂鸣器报警模块。软件设计的部分，采用分层模块化设计，主要有：键盘扫描、按键处理程序、数码管显示程序、继电器控制程序、温度信号处理程序、超温报警程序。另外以AT89C51单片机为控制核心，利用PID控制算法提高了水温的控制精度，使用PID控制算法实施自动控制系统，具有控制参数精度高、反映速度快和稳定性好的特点。关键词：proteus仿真，PID，AT89C51，DS18B20温度控制第Ⅱ页黄河科技学院毕业设计说明TheDesignofWaterTemperatureControlBasedonPIDAuthor:Tutor:AbstractThisdesignusesproteussimulationsoftwareandtakesAT89C51asmasterunit,usingPIDcontrolalgorithmtosimulationatemperaturecontrolsystem.TheDesignusestemperaturesensorDS18B20acquisitionreal-timetemperature,anddoesnotrequirecomplexsignalconditioningcircuitryandA/DconvertercircuitwiththeMCUcompletingtheacquisitionandprocessingofdatadirectly.TheuseofPIDalgorithmcontrolfurnacetemperaturecontrolsimulationmodel,theoverallimplementationofatemperaturecontrolsimulationsystem.ThesystemdesigncontainshardwaredesignandsoftwaredesigntwopartsandtheHardwaredesignincludetemperaturecontrolcircuit,temperaturedetectionandLEDdisplaycircuitandsoon.Partofthesoftwaredesignadoptsmodularstructure.ThemainmoduleisKeypadscanning.Keyprocessingprogramdigitalpipedisplayprocedures,relaycontrolprocedures,temperaturesignalprocessingprogramandsupertemperaturealarmingprogram.InadditiontoAT89C51controlcore,theuseofPIDcontrolalgorithmtoimprovetheaccuracyoftemperaturecontrolusingPIDcontrolalgorithmtoimplementautomaticcontrolsystemwithhighprecisioncontrolparameters,reflectingthespeedandstabilitycharacteristics.Keywords:proteussimulation,PID,AT89C51,DS18B20TemperatureControl第Ⅲ页黄河科技学院毕业设计说明书目录1绪论..........................................................................................................................................11.1背景意义.........................................................................................................................11.2温度控制系统国内外发展现状.....................................................................................11.3本课题研究的主要内容.................................................................................................22系统总体设计方案论证..........................................................................................................42.1设计要求.........................................................................................................................42.2总体设计方案.................................................................................................................43系统的硬件设计......................................................................................................................63.1系统硬件构成概述...................................................
