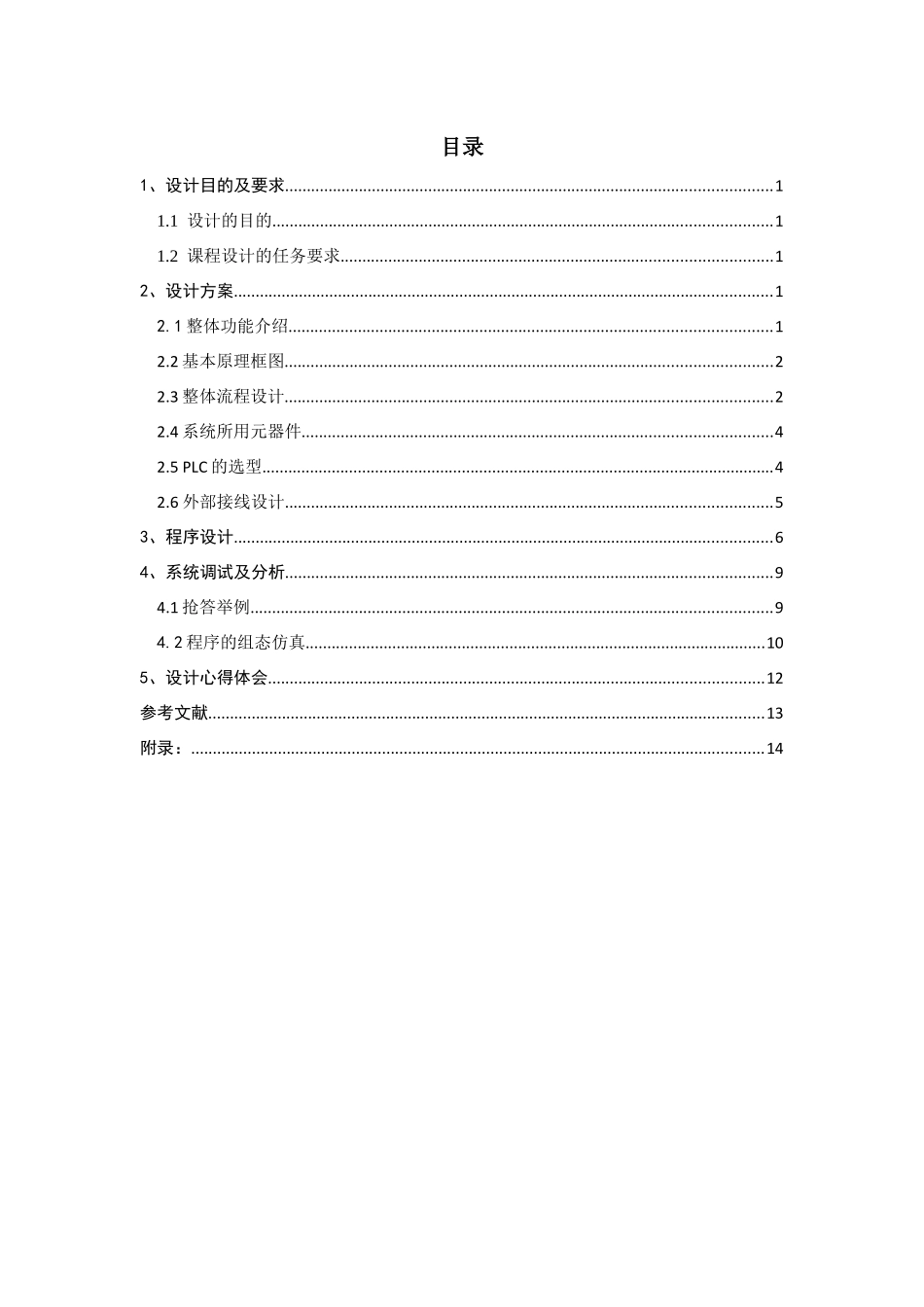

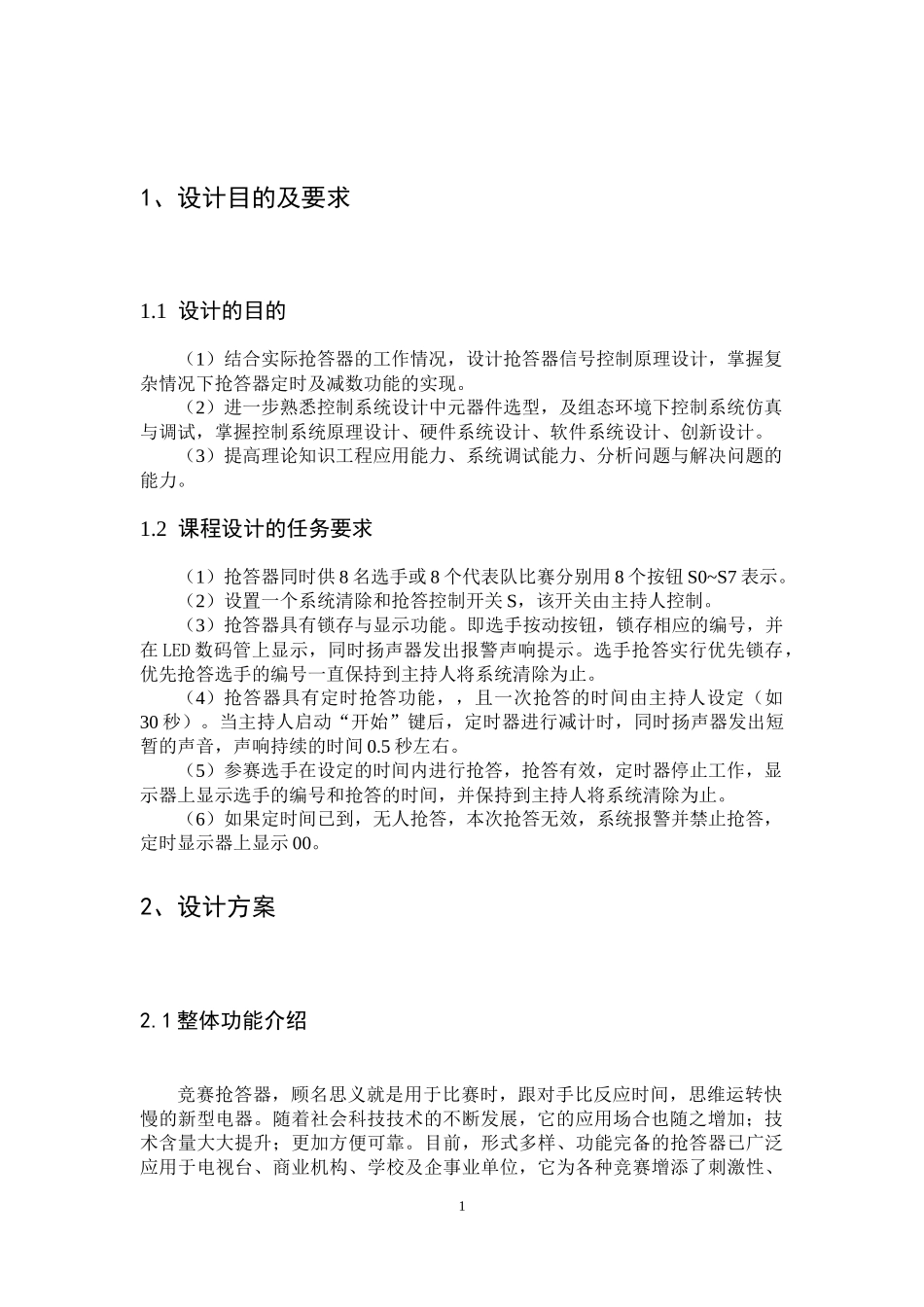

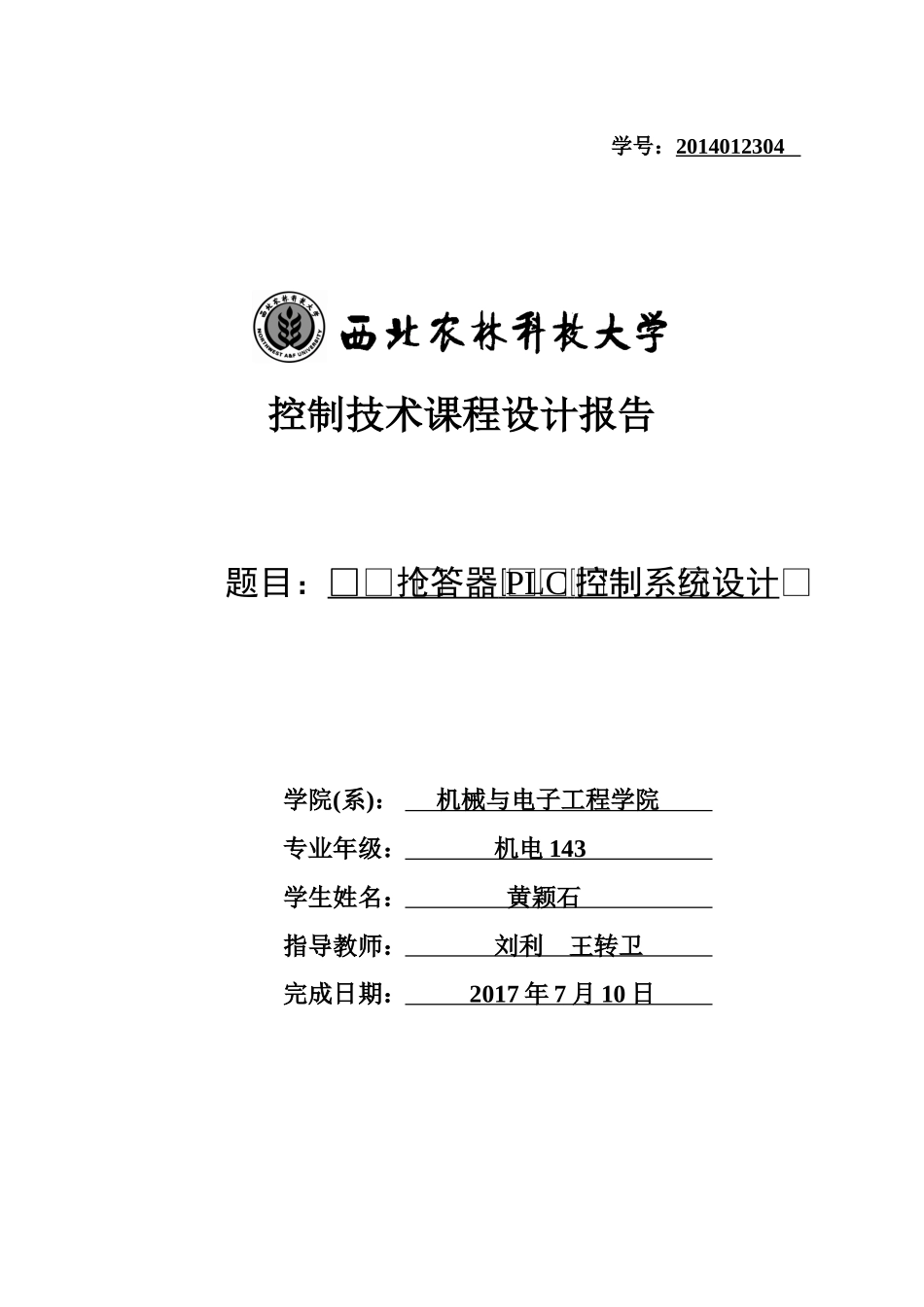

学号:2014012304控制技术课程设计报告题目:抢答器PLC控制系统设计学院(系):机械与电子工程学院专业年级:机电143学生姓名:黄颖石指导教师:刘利王转卫完成日期:2017年7月10日目录1、设计目的及要求................................................................................................................11.1设计的目的...................................................................................................................11.2课程设计的任务要求...................................................................................................12、设计方案............................................................................................................................12.1整体功能介绍...............................................................................................................12.2基本原理框图................................................................................................................22.3整体流程设计................................................................................................................22.4系统所用元器件............................................................................................................42.5PLC的选型......................................................................................................................42.6外部接线设计................................................................................................................53、程序设计............................................................................................................................64、系统调试及分析................................................................................................................94.1抢答举例........................................................................................................................94.2程序的组态仿真..........................................................................................................105、设计心得体会..................................................................................................................12参考文献................................................................................................................................13附录:....................................................................................................................................141、设计目的及要求1.1设计的目的(1)结合实际抢答器的工作情况,设计抢答器信号控制原理设计,掌握复杂情况下抢答器定时及减数功能的实现。(2)进一步熟悉控制系统设计中元器件选型,及组态环境下控制系统仿真与调试,掌握控制系统原理设计、硬件系统设计、软件系统设计、创新设计。(3)提高理论知识工程应用能力、系统调试能力、分析问题与解决问题的能力。1.2课程设计的任务要求(1)抢答器同时供8名选手或8个代表队比赛分别用8个按钮S0~S7表示。(2)设置一个系统清除和抢答控制开关S,该开关由主持人控制。(3)抢答器具有锁存与显示功能。即选手按动按钮,锁存相应的编号,并在LED数码管上显示,同时扬声器发出报警声响提示。选手抢答实行优先锁存,优先抢答选手的编号一直保持到主持人将系统清除为止。(4)抢答器具有定时抢答功能,,且一次抢答的时间由主持人设定(如30秒)。当主持人启动“开始”键后,定时器进行减计时,同时扬声器发出短暂的声音,声响持续的时间0.5秒左右。(5)参赛选手在设定的时间内进行抢答,抢答有效,定时器停止工作,显示器上显示选手的编号和抢答的时间,并保持到主持人将...
