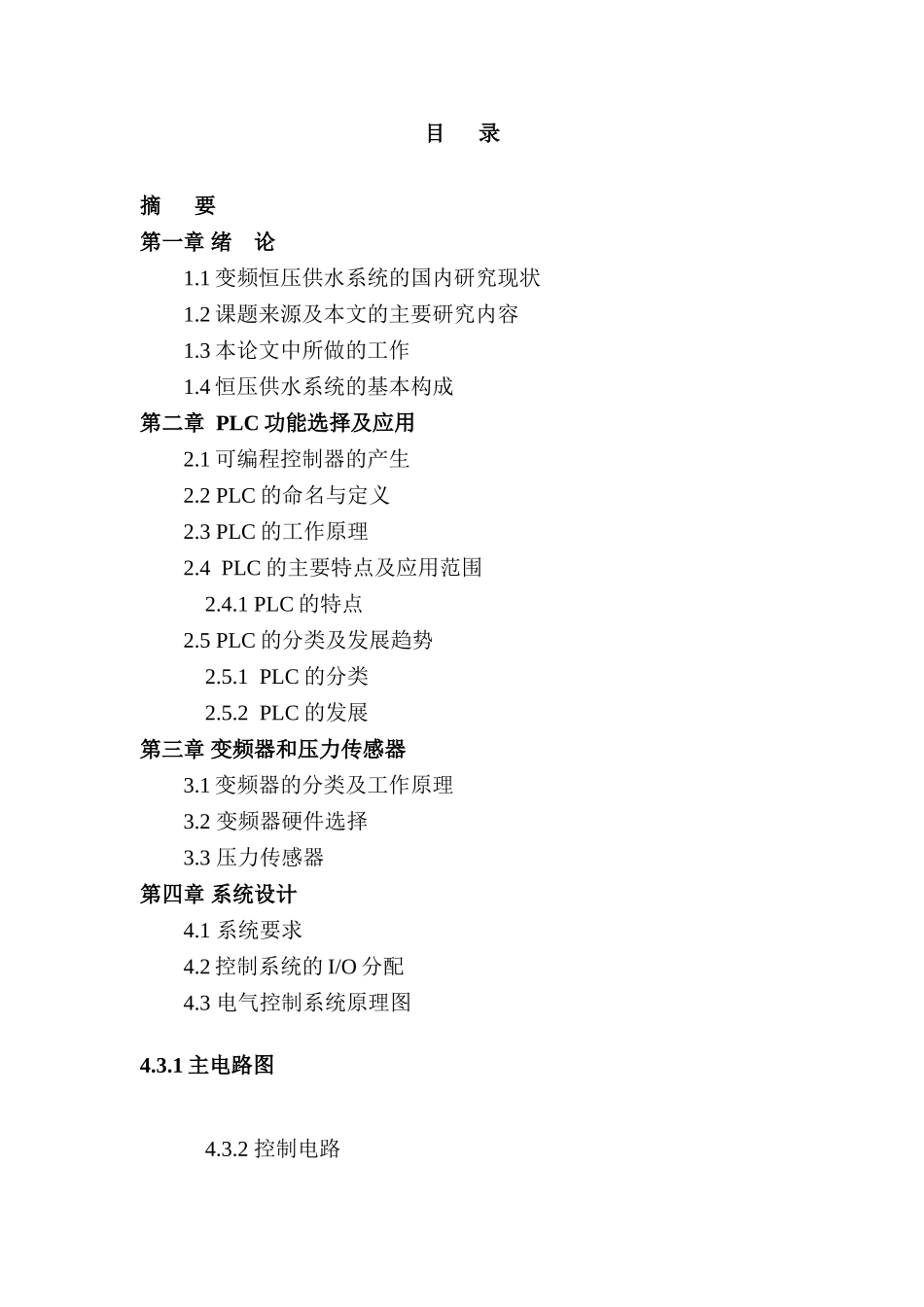

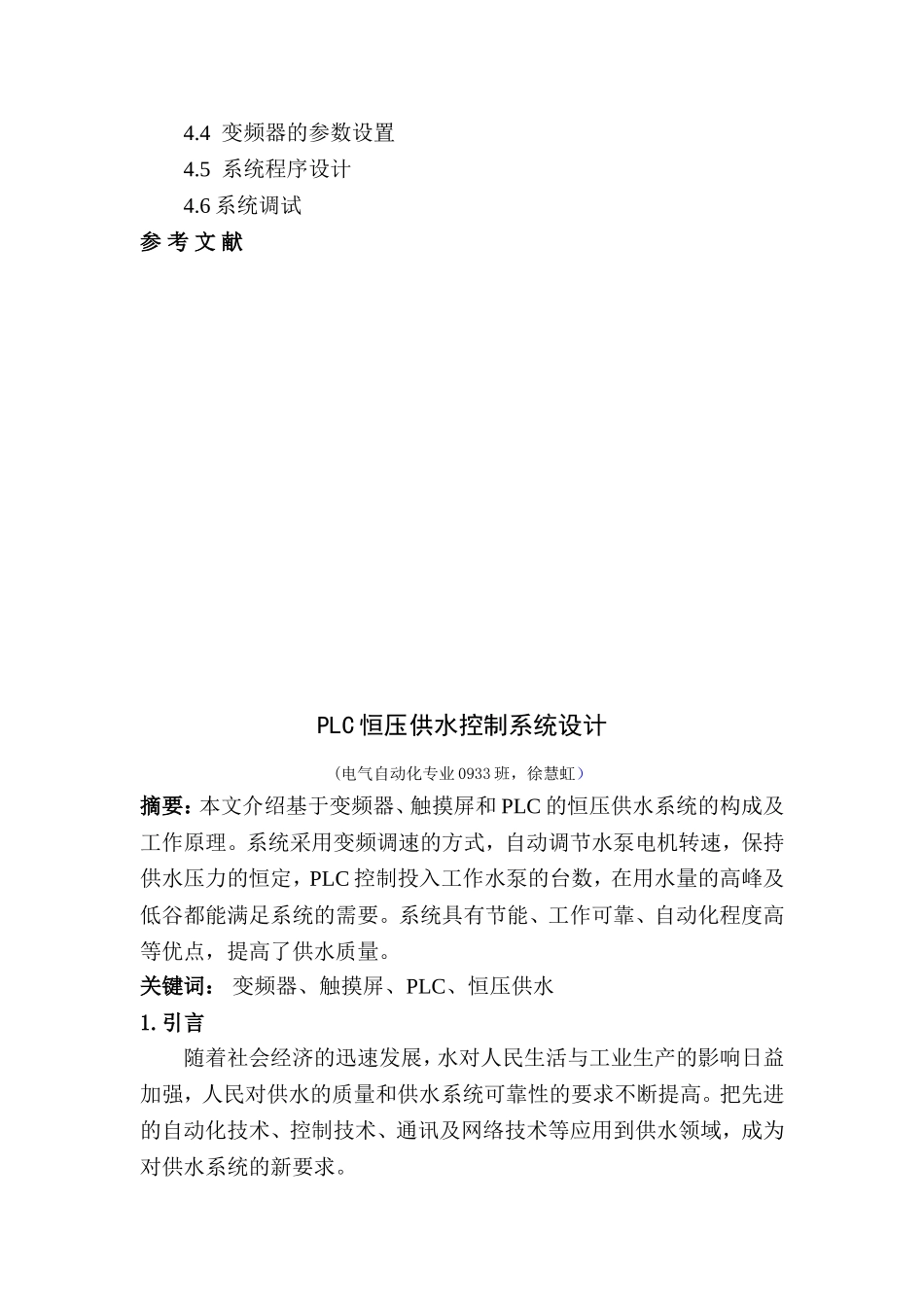

课题名称PLC恒压供水控制系统设计专业名称：班级：学号：姓名：指导教师：日期：2012.3.14-2012.5.7目录摘要第一章绪论1.1变频恒压供水系统的国内研究现状1.2课题来源及本文的主要研究内容1.3本论文中所做的工作1.4恒压供水系统的基本构成第二章PLC功能选择及应用2.1可编程控制器的产生2.2PLC的命名与定义2.3PLC的工作原理2.4PLC的主要特点及应用范围2.4.1PLC的特点2.5PLC的分类及发展趋势2.5.1PLC的分类2.5.2PLC的发展第三章变频器和压力传感器3.1变频器的分类及工作原理3.2变频器硬件选择3.3压力传感器第四章系统设计4.1系统要求4.2控制系统的I/O分配4.3电气控制系统原理图4.3.1主电路图4.3.2控制电路4.4变频器的参数设置4.5系统程序设计4.6系统调试参考文献PLC恒压供水控制系统设计(电气自动化专业0933班，徐慧虹）摘要：本文介绍基于变频器、触摸屏和PLC的恒压供水系统的构成及工作原理。系统采用变频调速的方式，自动调节水泵电机转速，保持供水压力的恒定，PLC控制投入工作水泵的台数，在用水量的高峰及低谷都能满足系统的需要。系统具有节能、工作可靠、自动化程度高等优点，提高了供水质量。关键词：变频器、触摸屏、PLC、恒压供水1.引言随着社会经济的迅速发展，水对人民生活与工业生产的影响日益加强，人民对供水的质量和供水系统可靠性的要求不断提高。把先进的自动化技术、控制技术、通讯及网络技术等应用到供水领域，成为对供水系统的新要求。变频恒压供水系统集变频技术、电气技术、现代控制技术于一体。采用该系统进行供水可以提高供水系统的稳定性和可靠性，方便地实现供水系统的集中管理与监控;同时系统具有良好的节能性，这在能量日益紧缺的今天尤为重要，所以研究设计该系统，对于提高企业效率以及人民的生活水平、降低能耗等方面具有重要的现实意义。1.1变频恒压供水系统的国内研究现状变频恒压供水是在变频调速技术的发展之后逐渐发展起来的。在早期，由于国外生产的变频器的功能主要限定在频率控制、升降速控制、正反转控制、起制动控制、压频比控制及各种保护功能。应用在变频恒压供水系统中，变频器仅作为执行机构，为了满足供水量大小需求不同时，保证管网压力恒定，需在变频器外部提供压力控制器和压力传感器，对压力进行闭环控制。从查阅的资料的情况来看，国外的恒压供水工程在设计时都采用一台变频器只带一台水泵机组的方式，几乎没有用一台变频器拖动多台水泵机组运行的情况，因而投资成本高。随着变频技术的发展和变频恒压供水系统的稳定性、可靠性以及自动化程度高等方面的优点以及显著的节能效果被大家发现和认可后，国外许多生产变频器的厂家开始重视并推出具有恒压供水功能的变频器，像日本三菱公司，就推出了恒压供水基板，备有“变频泵固定方式”，“变频泵循环方式”两种模式。它将PID调节器和PLC可编程控制器等硬件集成在变频器控制基板上，通过设置指令代码实现PLC和PID等电控系统的功能，只要搭载配套的恒压供水单元，便可直接控制多个内置的电磁接触器工作，可构成最多7台电机(泵)的供水系统。这类设备虽微化了电路结构，降低了设备成本，但其输出接口的扩展功能缺乏灵活性，系统的动态性能和稳定性不高，与别的监控系统(如BA系统)和组态软件难以实现数据通信，并且限制了带负载的容量，因此在实际使用时其范围将会受到限制。目前国内有不少公司在做变频恒压供水的工程，大多采用国外的变频器控制水泵的转速，水管管网压力的闭环调节及多台水泵的循环控制，有的采用可编程控制器(PLC)及相应的软件予以实现;有的采用单片机及相应的软件予以实现。但在系统的动态性能、稳定性能、抗扰性能以及开放性等多方面的综合技术指标来说，还远远没能达到所有用户的要求。艾默生电气公司和成都希望集团(森兰变频器)也推出恒压供水专用变频器(5。5kW-22kW)，无需外接PLC和PID调节器，可完成最多4台水泵的循环切换、定时起、停和定时循环。该变频器将压力闭环调节与循环逻辑控制功能集成在变频器内部实现，但其输出接口限制了带负载容量，同时操作不方便且不具有数据通信功能，因此只适用于小容量，控制要求不高的供水场所。可以看出，目前在国内外变...
