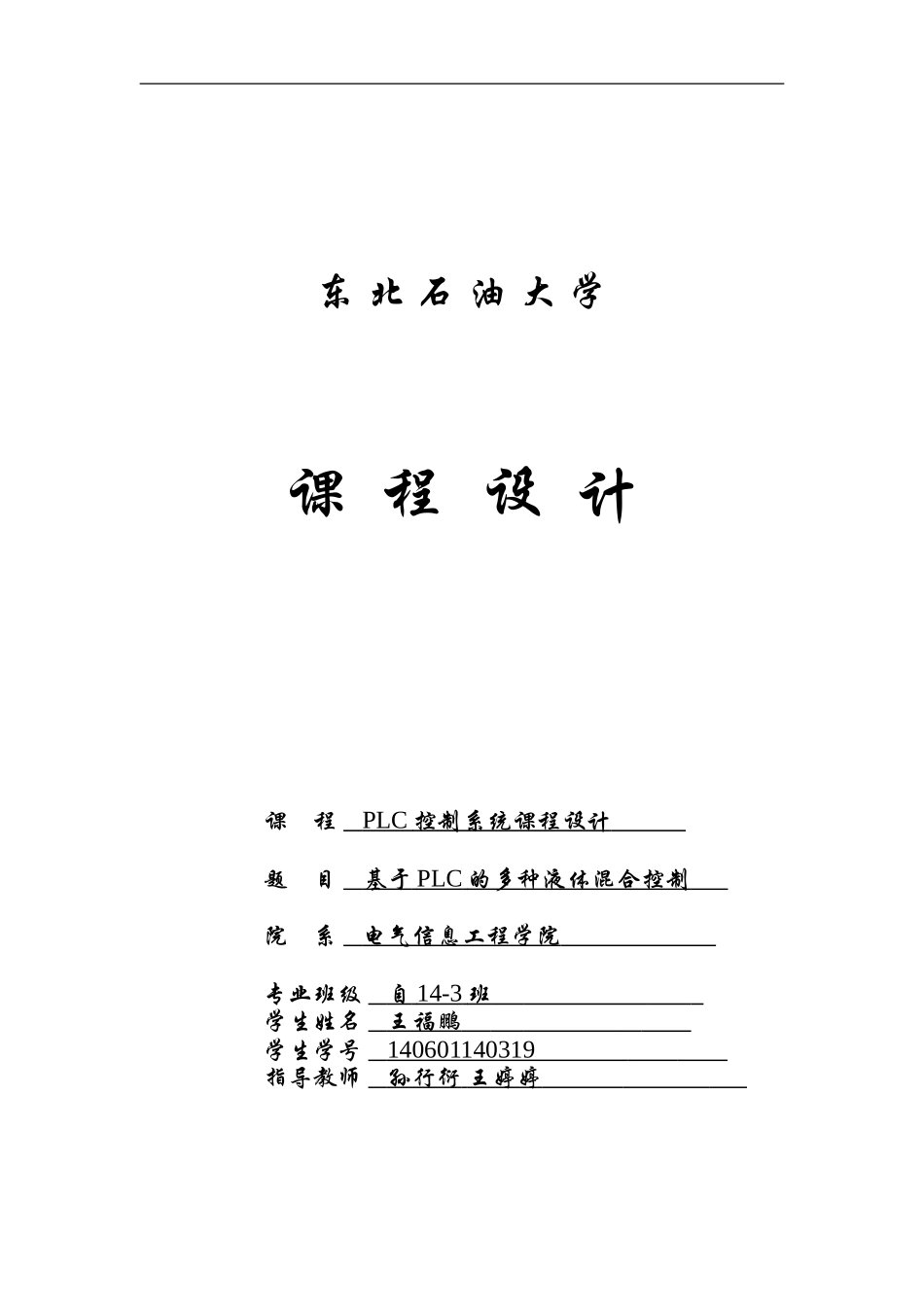

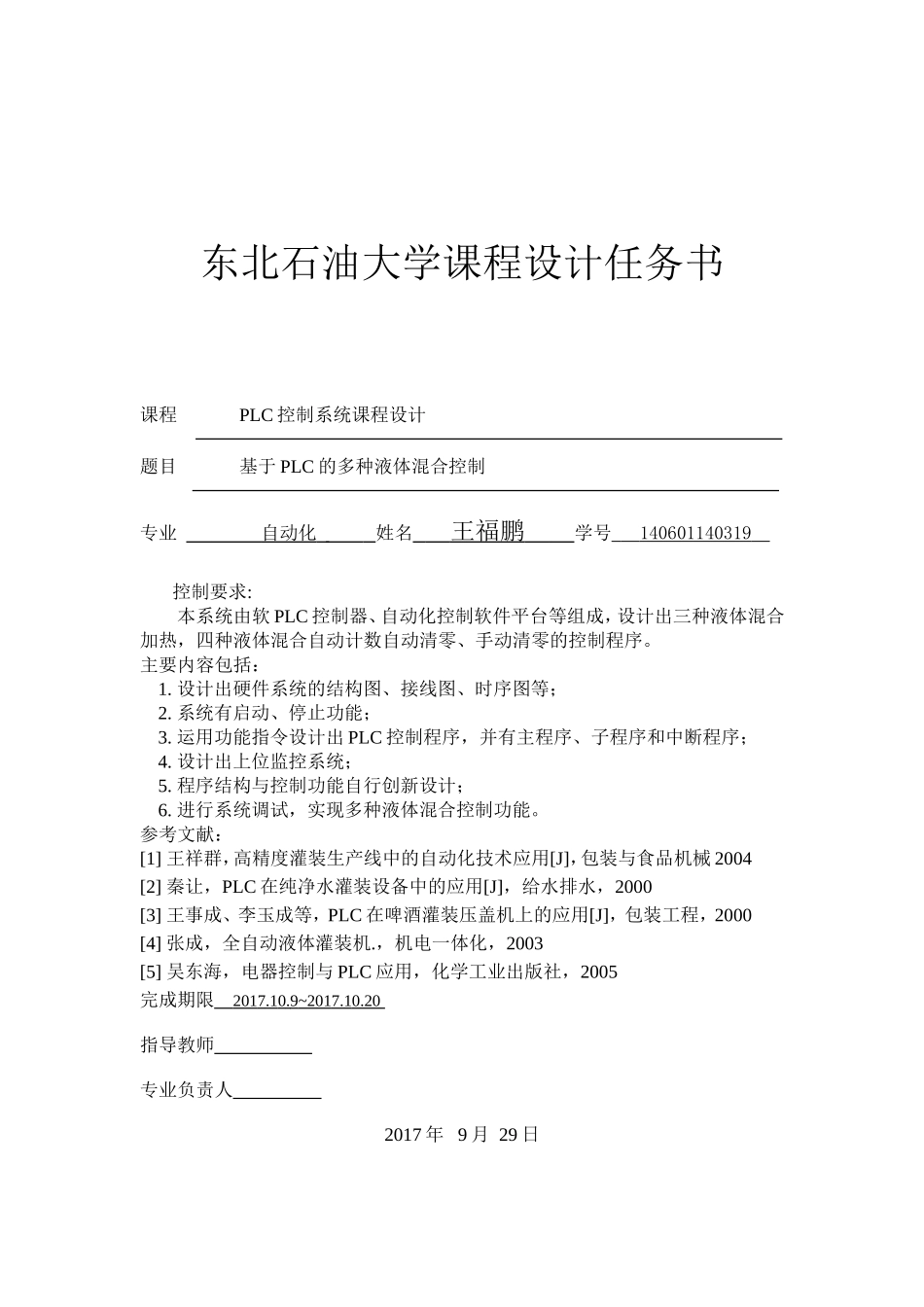

东北石油大学课程设计课程PLC控制系统课程设计题目基于PLC的多种液体混合控制院系电气信息工程学院专业班级自14-3班学生姓名王福鹏学生学号140601140319指导教师孙行衍王婷婷2017年10月20日1东北石油大学课程设计任务书课程PLC控制系统课程设计题目基于PLC的多种液体混合控制专业自动化姓名王福鹏学号140601140319控制要求:本系统由软PLC控制器、自动化控制软件平台等组成，设计出三种液体混合加热，四种液体混合自动计数自动清零、手动清零的控制程序。主要内容包括：1.设计出硬件系统的结构图、接线图、时序图等；2.系统有启动、停止功能；3.运用功能指令设计出PLC控制程序，并有主程序、子程序和中断程序；4.设计出上位监控系统；5.程序结构与控制功能自行创新设计；6.进行系统调试，实现多种液体混合控制功能。参考文献：[1]王祥群，高精度灌装生产线中的自动化技术应用[J]，包装与食品机械2004[2]秦让，PLC在纯净水灌装设备中的应用[J]，给水排水，2000[3]王事成、李玉成等，PLC在啤酒灌装压盖机上的应用[J]，包装工程，2000[4]张成，全自动液体灌装机.，机电一体化，2003[5]吴东海，电器控制与PLC应用，化学工业出版社，2005完成期限2017.10.9~2017.10.20指导教师专业负责人2017年9月29日目录第1章多种液体混合灌装机控制系统设计21.1方案设计...................................................................................21.2方案的介绍............................................................................2第2章硬件电路设计................................................................42.1总体结构...................................................................................42.2液位传感器的选择.....................................................52.3搅拌电机的选择............................................................52.4接触器的选择....................................................................62.5热继电器的选择............................................................62.6电磁阀的选择....................................................................62.7PLC的选择.......................................................................................72.8PLC输入、输出口分配.................................................92.9液体混合装置输入/输出接线...................9第3章系统常见故障分析及维护......................113.1系统故障的概念............................................................113.2系统故障分析及处理.........................................113.3系统抗干扰性的分析和维护...................12第4章软件电路设计............................................................144.1程序框图...................................................................................144.2根据控制要求和I/O地址编制的控制梯形图..........................................................................................................14第5章课程设计心得............................................................17参考文献..................................................................................................18PLC控制系统课程设计0PLC控制系统课程设计第1章多种液体混合灌装机控制系统设计1.1方案设计对于本课题来说，如果液体混合系统部分是一个较大规模工业控制系统的改造升级，新控制装置需要根据企业设备和工艺现状来构成并需尽可能的利用旧系统中的元器件。对于人机交互方式改造后系统的操作模式应尽量和改造前的相类似，以便于操作人员迅速掌握。从企业的改造要求可以看出在新控制系统中既需要处理模拟量也需要处理大量的开关量，系统的可靠性要高，人机交互界面友好，应具备数据储存和分析汇总的能力。在炼油、化工、制药等行业中,多种液体混合是必不可少的工序,而且也是其生产过程中...
