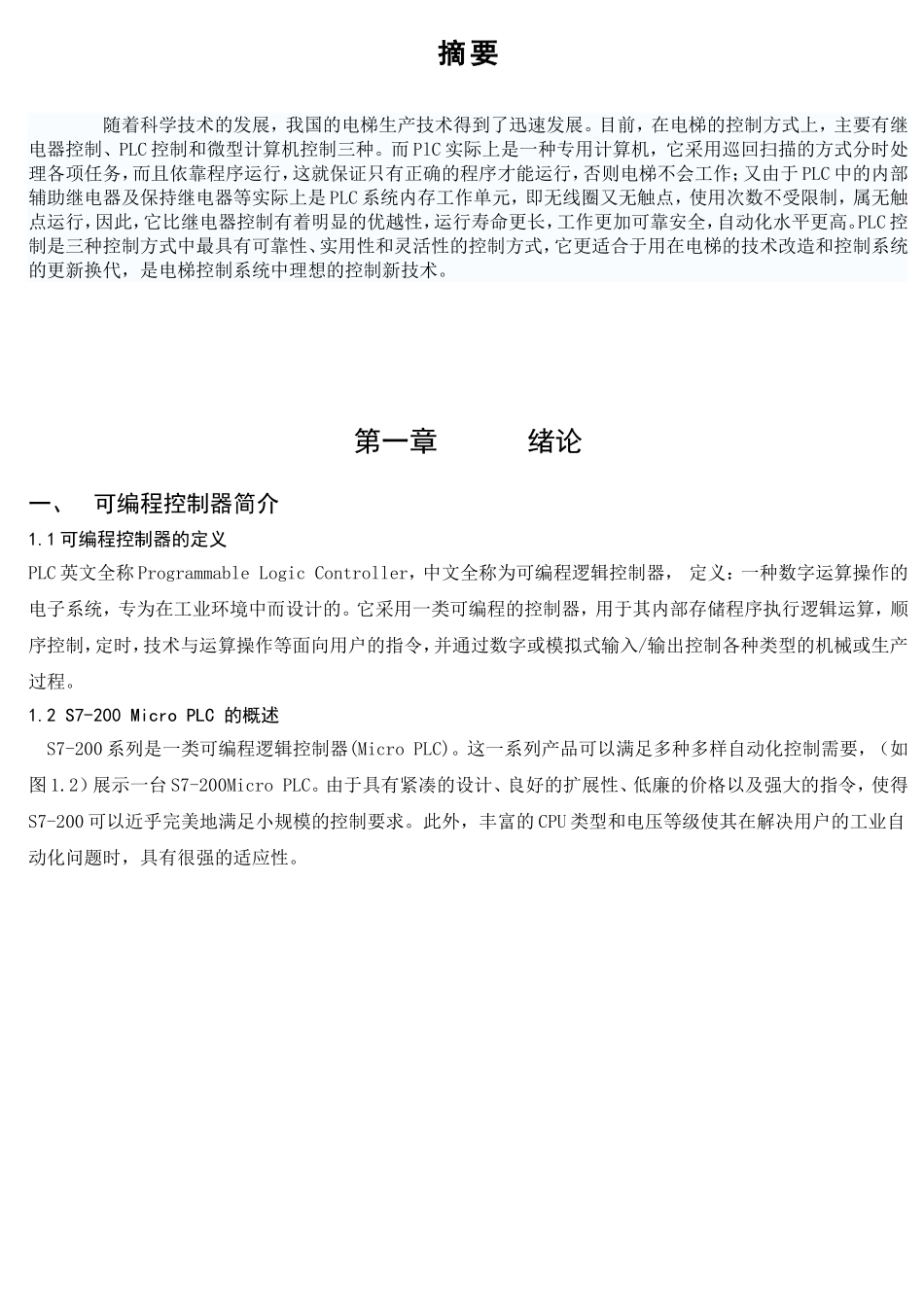

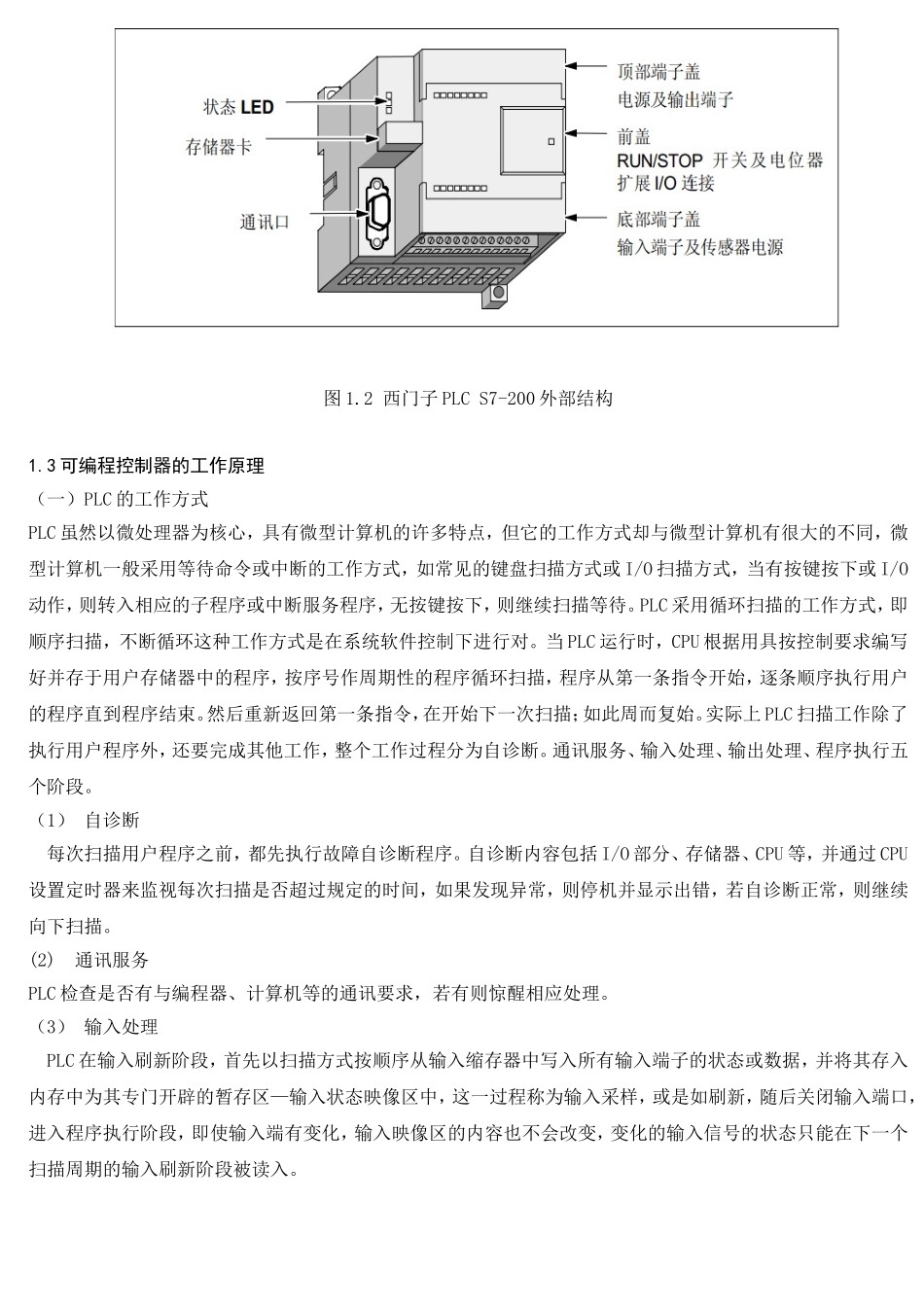

自动控制原理课程设计(论文)设计（论文）题目基于plc，组态王四层电梯控制学院名称专业名称学生姓名学生学号任课教师_设计（论文）成绩教务处制年月日基于PLC四层电梯控制系统设计四层电梯设计采用西门子S7-200控制，利用软件实现对电梯运行自动控制，大大提高了电梯的可靠性、安全性、快捷性，另外节省了大量外部接线，简化了控制系统结构。另外可以方便的增加或改变控制功能，并便于检修。本设计系从第一章介绍PLC、变频器、传感器开始，先概要的介绍了PLC概念和工作方式，变频器和传感器概念、工作原理以及分类。第二章通过比较设计方案，确定设计方案。第三章合理设置变频器参数，提高运行过程中电梯带来的舒适感，设置电梯井道、轿厢内、电梯层门口的各个部件，设置保障电梯运行时安全保护环节，达到电梯运行安全第一。第四章确定输入输出端口，设计PLC外部接线图，编写梯形图，对梯形图网络解释说明。摘要随着科学技术的发展，我国的电梯生产技术得到了迅速发展。目前，在电梯的控制方式上，主要有继电器控制、PLC控制和微型计算机控制三种。而PlC实际上是一种专用计算机，它采用巡回扫描的方式分时处理各项任务，而且依靠程序运行，这就保证只有正确的程序才能运行，否则电梯不会工作；又由于PLC中的内部辅助继电器及保持继电器等实际上是PLC系统内存工作单元，即无线圈又无触点，使用次数不受限制，属无触点运行，因此，它比继电器控制有着明显的优越性，运行寿命更长，工作更加可靠安全，自动化水平更高。PLC控制是三种控制方式中最具有可靠性、实用性和灵活性的控制方式，它更适合于用在电梯的技术改造和控制系统的更新换代，是电梯控制系统中理想的控制新技术。第一章绪论一、可编程控制器简介1.1可编程控制器的定义PLC英文全称ProgrammableLogicController，中文全称为可编程逻辑控制器，定义：一种数字运算操作的电子系统，专为在工业环境中而设计的。它采用一类可编程的控制器，用于其内部存储程序执行逻辑运算，顺序控制，定时，技术与运算操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。1.2S7-200MicroPLC的概述S7-200系列是一类可编程逻辑控制器(MicroPLC)。这一系列产品可以满足多种多样自动化控制需要，（如图1.2）展示一台S7-200MicroPLC。由于具有紧凑的设计、良好的扩展性、低廉的价格以及强大的指令，使得S7-200可以近乎完美地满足小规模的控制要求。此外，丰富的CPU类型和电压等级使其在解决用户的工业自动化问题时，具有很强的适应性。图1.2西门子PLCS7-200外部结构1.3可编程控制器的工作原理（一）PLC的工作方式PLC虽然以微处理器为核心，具有微型计算机的许多特点，但它的工作方式却与微型计算机有很大的不同，微型计算机一般采用等待命令或中断的工作方式，如常见的键盘扫描方式或I/O扫描方式，当有按键按下或I/O动作，则转入相应的子程序或中断服务程序，无按键按下，则继续扫描等待。PLC采用循环扫描的工作方式，即顺序扫描，不断循环这种工作方式是在系统软件控制下进行对。当PLC运行时，CPU根据用具按控制要求编写好并存于用户存储器中的程序，按序号作周期性的程序循环扫描，程序从第一条指令开始，逐条顺序执行用户的程序直到程序结束。然后重新返回第一条指令，在开始下一次扫描；如此周而复始。实际上PLC扫描工作除了执行用户程序外，还要完成其他工作，整个工作过程分为自诊断。通讯服务、输入处理、输出处理、程序执行五个阶段。（1）自诊断每次扫描用户程序之前，都先执行故障自诊断程序。自诊断内容包括I/O部分、存储器、CPU等，并通过CPU设置定时器来监视每次扫描是否超过规定的时间，如果发现异常，则停机并显示出错，若自诊断正常，则继续向下扫描。(2)通讯服务PLC检查是否有与编程器、计算机等的通讯要求，若有则惊醒相应处理。（3）输入处理PLC在输入刷新阶段，首先以扫描方式按顺序从输入缩存器中写入所有输入端子的状态或数据，并将其存入内存中为其专门开辟的暂存区—输入状态映像区中，这一过程称为输入采样，或是如刷新，随后关闭输入端口，进入程序执行阶段，即使输入端有变化，输入映像区...
