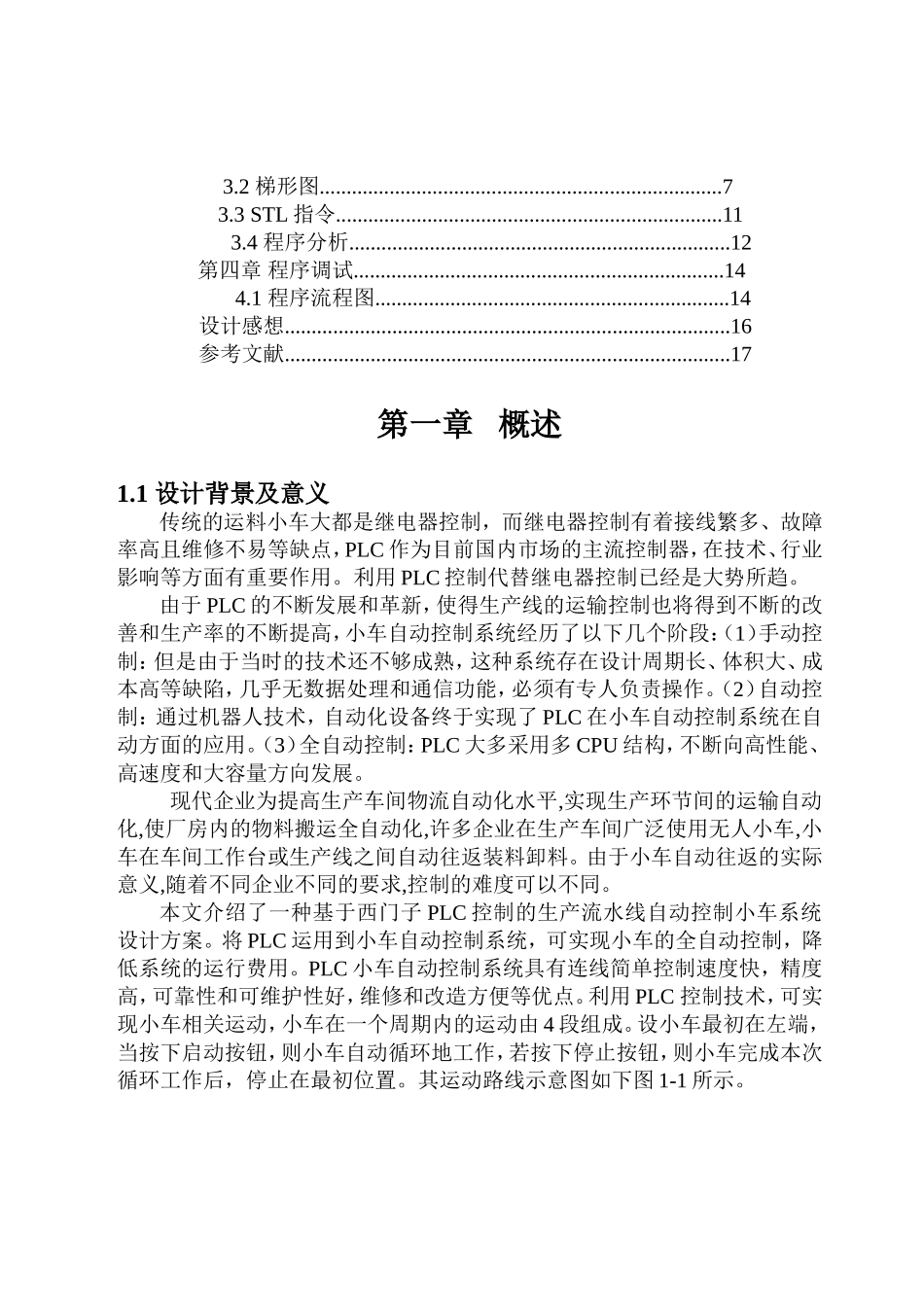

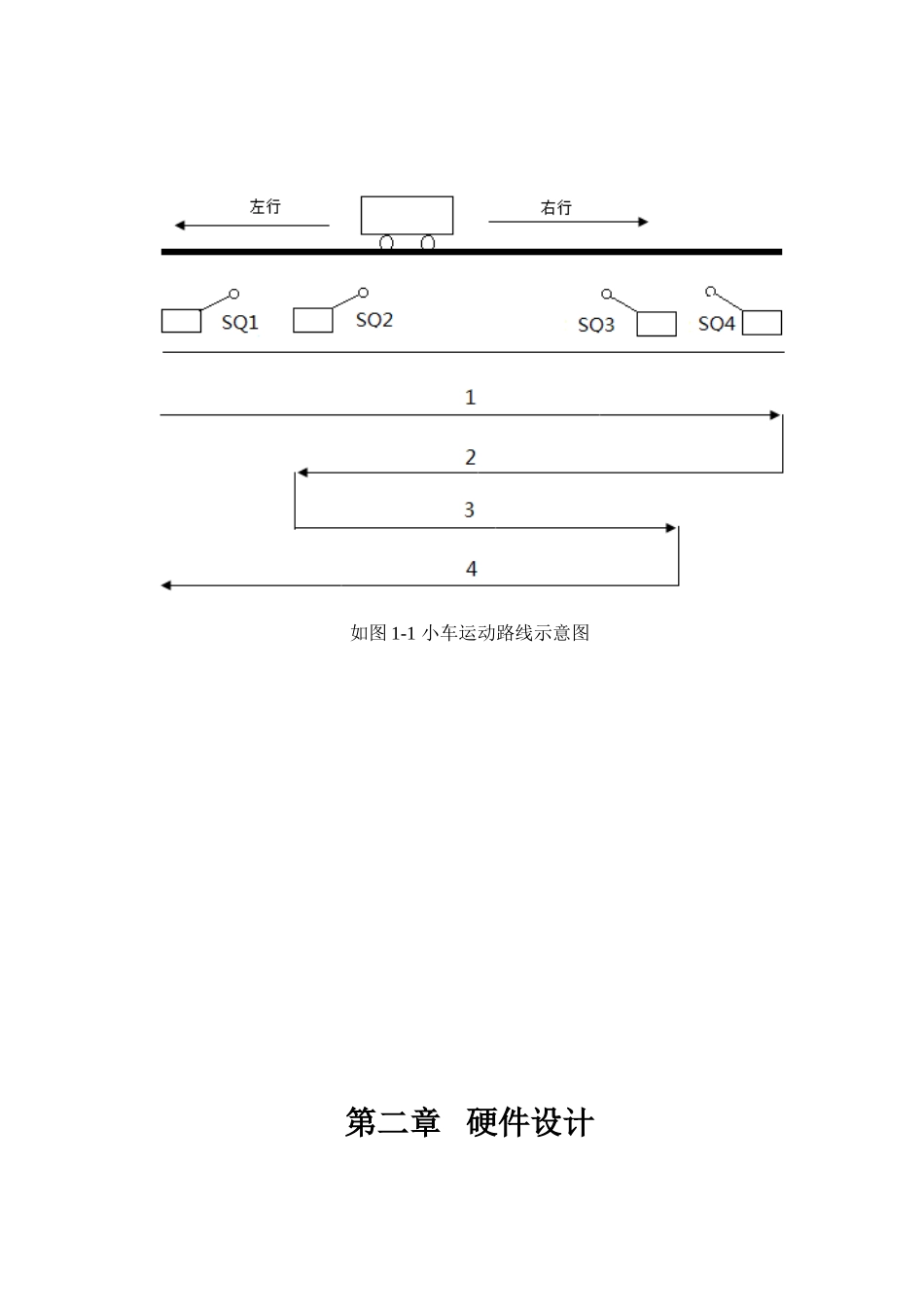

摘要可编程控制器(PLC)是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用可编程序的存贮器，用来在其内部存贮执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字的、模拟的输入和输出，控制各种类型的机械或生产过程。本设计是基于PLC编程的生产流水线小车循环运动控制设计。论述了小车控制系统的软、硬件设计方案及其控制原理。采用的是步进指令，因而比较简洁。关键词：PLC步进指令循环控制目录摘要...........................................................................................I第一章概述.............................................................................11.1设计背景及意义..........................................................1第二章硬件设计.....................................................................32.1主电路图.......................................................................32.2I/O地址分配.................................................................42.3I/O接线图.....................................................................42.4元件列表......................................................................5第三章软件设计.....................................................................63.1程序流程图..................................................................63.2梯形图...........................................................................73.3STL指令........................................................................113.4程序分析.......................................................................12第四章程序调试.....................................................................144.1程序流程图..................................................................14设计感想...................................................................................16参考文献...................................................................................17第一章概述1.1设计背景及意义传统的运料小车大都是继电器控制，而继电器控制有着接线繁多、故障率高且维修不易等缺点，PLC作为目前国内市场的主流控制器，在技术、行业影响等方面有重要作用。利用PLC控制代替继电器控制已经是大势所趋。由于PLC的不断发展和革新，使得生产线的运输控制也将得到不断的改善和生产率的不断提高，小车自动控制系统经历了以下几个阶段：（1）手动控制：但是由于当时的技术还不够成熟，这种系统存在设计周期长、体积大、成本高等缺陷，几乎无数据处理和通信功能，必须有专人负责操作。（2）自动控制：通过机器人技术，自动化设备终于实现了PLC在小车自动控制系统在自动方面的应用。（3）全自动控制：PLC大多采用多CPU结构，不断向高性能、高速度和大容量方向发展。现代企业为提高生产车间物流自动化水平,实现生产环节间的运输自动化,使厂房内的物料搬运全自动化,许多企业在生产车间广泛使用无人小车,小车在车间工作台或生产线之间自动往返装料卸料。由于小车自动往返的实际意义,随着不同企业不同的要求,控制的难度可以不同。本文介绍了一种基于西门子PLC控制的生产流水线自动控制小车系统设计方案。将PLC运用到小车自动控制系统，可实现小车的全自动控制，降低系统的运行费用。PLC小车自动控制系统具有连线简单控制速度快，精度高，可靠性和可维护性好，维修和改造方便等优点。利用PLC控制技术，可实现小车相关运动，小车在一个周期内的运动由4段组成。设小车最初在左端，当按下启动按钮，则小车自动循环地工作，若按下停止按钮，则小车完成本次循环工作后，停止在最初位置。其运动路线示意图如下图1-1所示。如图1-1小车运动路线示意图第二章硬件设计2.1主电路图如图2-1为小车循环控制的主电路原理图。该电路图利用两个接触器的主触点KM1、KM2分别接至电机的三相电源进线...
