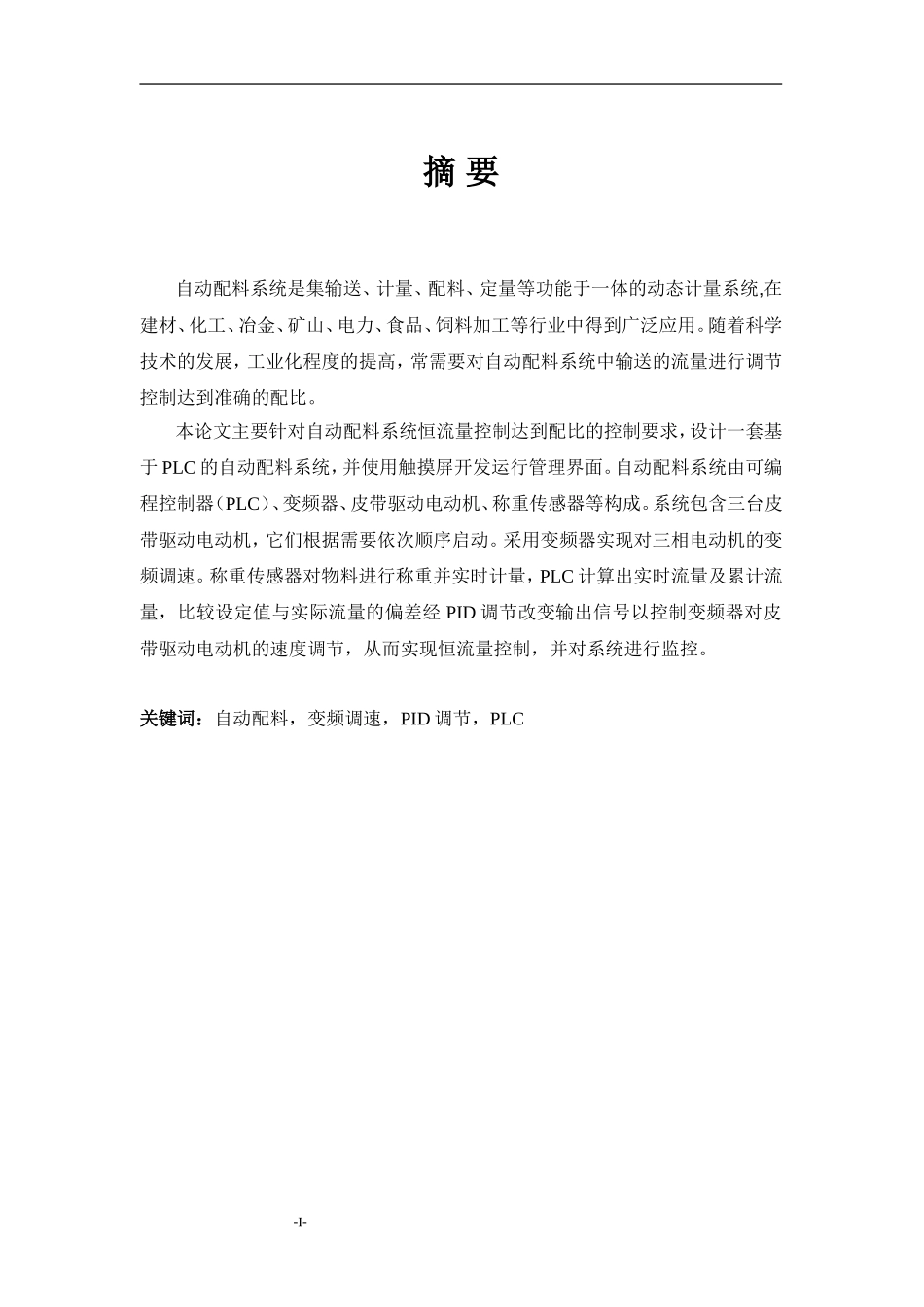

南昌航空大学课程设计题目:基于PLC的自动配料系统专业:自动化班级:110441班学号:姓名:指导老师:基于PLC的自动配料系统南昌航空大学课程设计-II-摘要自动配料系统是集输送、计量、配料、定量等功能于一体的动态计量系统,在建材、化工、冶金、矿山、电力、食品、饲料加工等行业中得到广泛应用。随着科学技术的发展，工业化程度的提高，常需要对自动配料系统中输送的流量进行调节控制达到准确的配比。本论文主要针对自动配料系统恒流量控制达到配比的控制要求，设计一套基于PLC的自动配料系统，并使用触摸屏开发运行管理界面。自动配料系统由可编程控制器（PLC）、变频器、皮带驱动电动机、称重传感器等构成。系统包含三台皮带驱动电动机，它们根据需要依次顺序启动。采用变频器实现对三相电动机的变频调速。称重传感器对物料进行称重并实时计量，PLC计算出实时流量及累计流量，比较设定值与实际流量的偏差经PID调节改变输出信号以控制变频器对皮带驱动电动机的速度调节，从而实现恒流量控制，并对系统进行监控。关键词：自动配料，变频调速，PID调节，PLC-I-基于PLC的自动配料系统南昌航空大学课程设计目录摘要.................................................................................................................................................IAbstract............................................................................................................................................II第一章绪论.....................................................................................................................................11.1课题背景及意义................................................................................................................11.2自动配料系统....................................................................................................................11.2.1电子皮带秤.............................................................................................................11.2.2可编程控制器（PLC）..........................................................................................21.2.3变频器.....................................................................................................................31.3本课题主要研究内容........................................................................................................3第二章自动配料系统理论分析及方案确定.................................................................................52.1自动配料系统理论分析....................................................................................................52.1.1电子皮带秤称重原理.............................................................................................52.1.2流量控制原理.........................................................................................................62.2自动配料系统控制方案的确定........................................................................................82.2.1自动配料系统控制方案的确定.............................................................................82.2.2自动配料系统的组成及控制原理.........................................................................8第三章自动配料系统的硬件设计...............................................................................................113.1系统主要配置的选型......................................................................................................113.1.1皮带驱动电动机的选型.......................................................................................113.1.2PLC及其扩展...
