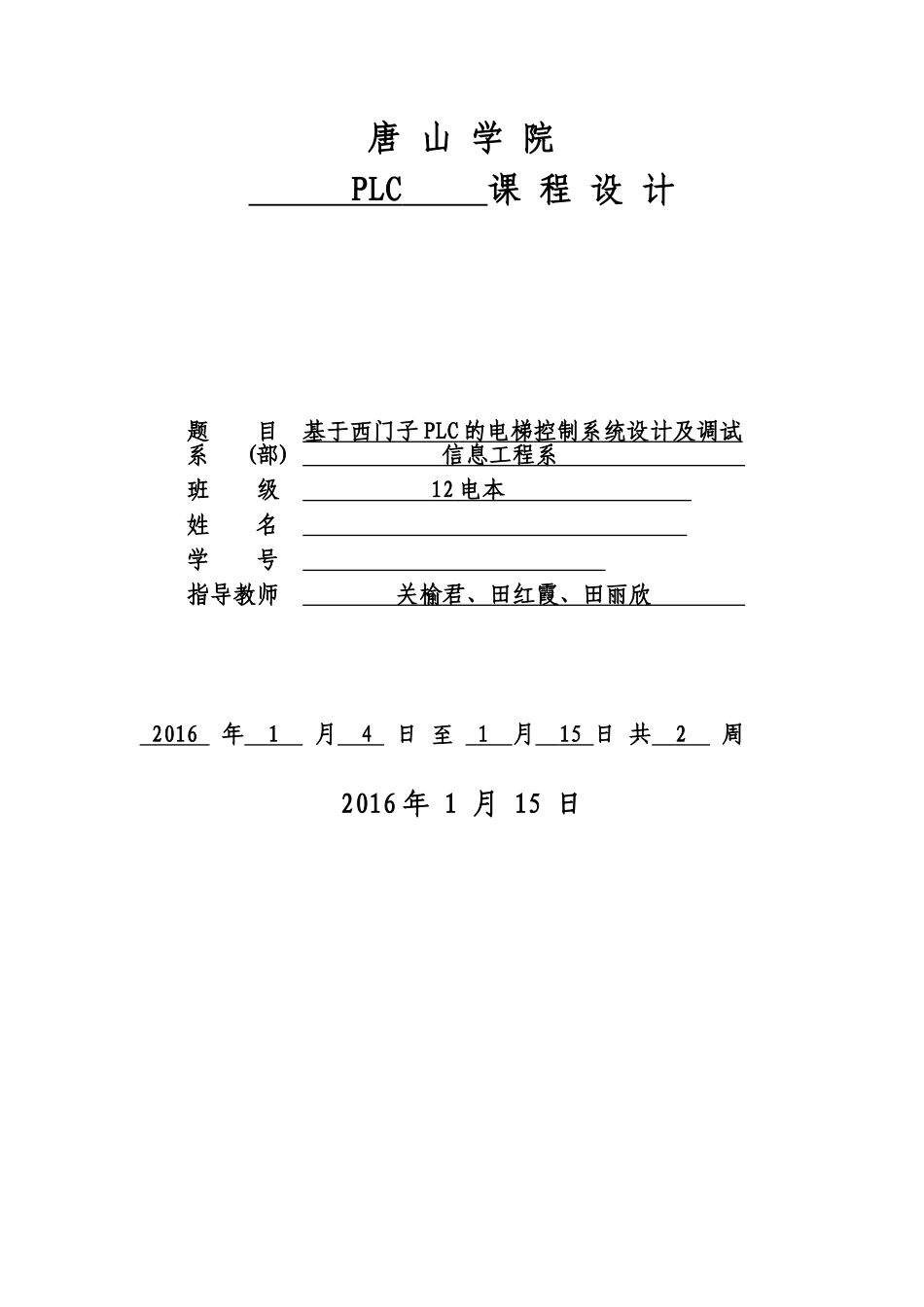

唐山学院PLC课程设计题目基于西门子PLC的电梯控制系统设计及调试系(部)信息工程系班级12电本姓名学号指导教师关榆君、田红霞、田丽欣2016年1月4日至1月15日共2周2016年1月15日目录1引言..............................................................11.1课程设计的目的和意义.........................................12任务及要求........................................................22.1设计要求.....................................................22.2设计条件.....................................................22.3设计任务.....................................................23总体设计方案......................................................33.1PLC的工作特点..............................................33.2PLC的工作方式................................................43.2.1PLC的扫描工作方式....................................43.2.2PLC的程序执行过程......................................53.3硬件电路设计及描述...........................................63.3.1电梯运行控制要求.......................................63.3.2电气控制系统主回路电气原理图...........................64单元电路设计......................................................94.1各段程序块功能...............................................94.1.1复位初始化模块.........................................94.1.2内选模块...............................................94.1.3上下行指示中间继电器..................................104.1.4外呼模块..............................................114.1.5平层感应..............................................114.1.6电梯高低速运行........................................114.1.7停车模块..............................................124.1.8电梯上下行中间继电器..................................134.1.9开关门模块............................................144.1.10电梯上下行输出.......................................155仿真.............................................................165.1仿真软件的简介..............................................165.2仿真界面....................................................166设计经验与体会...................................................177参考文献.........................................................18附录一I/O分配表附录二程序1课程设计说明书1引言1.1课程设计的目的和意义可编程控制器作为一种工业控制微型计算机，它以其编程方便、操作简单尤其是它的高可控性等优点，在工业生产过程中得到了广泛的应用。它应用大规模集成电路，微型机技术和通讯技术的发展成果，逐步形成了具有多种优点和微型中型，大型，超大型等各种规格的系列产品，应用于从继电器控制系统到监控计算机之间的许多控制领域。随着科学技术的发展和计算技术的广泛应用，人们对电梯的安全性、可靠性的要求越来越高。PLC（可编程控制器）作为一种工业控制计算机，它以安全可靠、运行稳定、编程方便、操作简单尤其是它的高可控性等优点，在电梯控制过程中得到了广泛的运用。电梯从电梯手柄快关操纵电梯、按钮控制电梯发展到了现在的群控电梯，为高层运输做出了不可磨灭的贡献。PLC在电梯升降控制上的应用主要体现它的逻辑开关控制功能。由于PLC具有逻辑运算计数和定时以及数据输入输出的功能。在电梯升降过程中，各种逻辑控制开关与PLC很好结合，很好的实现了对系统的控制。2课程设计说明书2任务及要求2.1设计要求（1）电梯具有运行速度（高速）和平层速度（低速）两种运行速度并可实现高低速的平滑转换（2）电梯具有呼梯登记及登记显示功能（3）电梯具有轿内选层及选层登记及显示功能（4）电梯具有自动停层功能（5）电梯具有顺向截停功能，若已经完成当前方向的最后一站请求，亦可实现逆向截停功能（6）电梯具...
