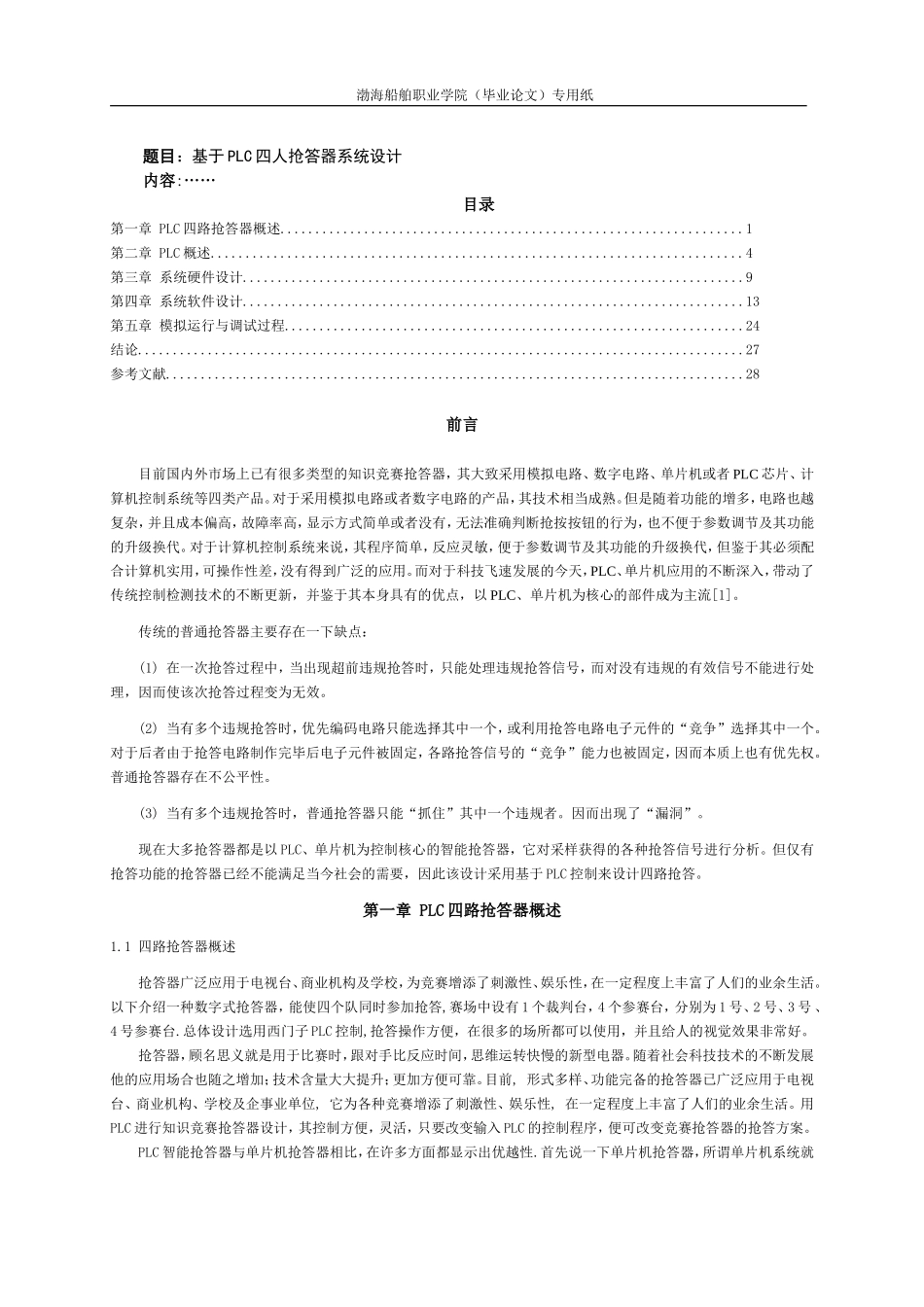

渤海船舶职业学院（毕业论文）专用纸题目：基于PLC四人抢答器系统设计内容:……目录第一章PLC四路抢答器概述..................................................................1第二章PLC概述............................................................................4第三章系统硬件设计........................................................................9第四章系统软件设计........................................................................13第五章模拟运行与调试过程..................................................................24结论.......................................................................................27参考文献...................................................................................28前言目前国内外市场上已有很多类型的知识竞赛抢答器，其大致采用模拟电路、数字电路、单片机或者PLC芯片、计算机控制系统等四类产品。对于采用模拟电路或者数字电路的产品，其技术相当成熟。但是随着功能的增多，电路也越复杂，并且成本偏高，故障率高，显示方式简单或者没有，无法准确判断抢按按钮的行为，也不便于参数调节及其功能的升级换代。对于计算机控制系统来说，其程序简单，反应灵敏，便于参数调节及其功能的升级换代，但鉴于其必须配合计算机实用，可操作性差，没有得到广泛的应用。而对于科技飞速发展的今天，PLC、单片机应用的不断深入，带动了传统控制检测技术的不断更新，并鉴于其本身具有的优点，以PLC、单片机为核心的部件成为主流[1]。传统的普通抢答器主要存在一下缺点：(1)在一次抢答过程中，当出现超前违规抢答时，只能处理违规抢答信号，而对没有违规的有效信号不能进行处理，因而使该次抢答过程变为无效。(2)当有多个违规抢答时，优先编码电路只能选择其中一个，或利用抢答电路电子元件的“竞争”选择其中一个。对于后者由于抢答电路制作完毕后电子元件被固定，各路抢答信号的“竞争”能力也被固定，因而本质上也有优先权。普通抢答器存在不公平性。(3)当有多个违规抢答时，普通抢答器只能“抓住”其中一个违规者。因而出现了“漏洞”。现在大多抢答器都是以PLC、单片机为控制核心的智能抢答器，它对采样获得的各种抢答信号进行分析。但仅有抢答功能的抢答器已经不能满足当今社会的需要，因此该设计采用基于PLC控制来设计四路抢答。第一章PLC四路抢答器概述1.1四路抢答器概述抢答器广泛应用于电视台、商业机构及学校，为竞赛增添了刺激性、娱乐性，在一定程度上丰富了人们的业余生活。以下介绍一种数字式抢答器，能使四个队同时参加抢答,赛场中设有1个裁判台，4个参赛台，分别为1号、2号、3号、4号参赛台.总体设计选用西门子PLC控制,抢答操作方便，在很多的场所都可以使用，并且给人的视觉效果非常好。抢答器，顾名思义就是用于比赛时，跟对手比反应时间，思维运转快慢的新型电器。随着社会科技技术的不断发展他的应用场合也随之增加；技术含量大大提升；更加方便可靠。目前,形式多样、功能完备的抢答器已广泛应用于电视台、商业机构、学校及企事业单位,它为各种竞赛增添了刺激性、娱乐性,在一定程度上丰富了人们的业余生活。用PLC进行知识竞赛抢答器设计，其控制方便，灵活，只要改变输入PLC的控制程序，便可改变竞赛抢答器的抢答方案。PLC智能抢答器与单片机抢答器相比，在许多方面都显示出优越性.首先说一下单片机抢答器，所谓单片机系统就是采用目前市场上的单片机CPU及其它外围芯片，根据不同系统设计电路板，最终设计成一台简易的计算机系统，并在此基础上设计程序以达到所要求的控制功能。这种形式在80年代国内很流行，但由于受到本身可靠性及其它方面的限制，目前除了仪表上仍然采用外，在工业现场的应用已逐步被PLC所代替。单片机的可靠性：由于目前国内市场上的单片机芯片的品质良莠不齐，很大一部分还是国外筛选出来的次等品，加上其它外围元件（如电阻、电容等）的参数离散性也很大，批量小的产品不可能经过筛选配对等技术处理，因此这样的产品很难做到很好的一致性和高...
