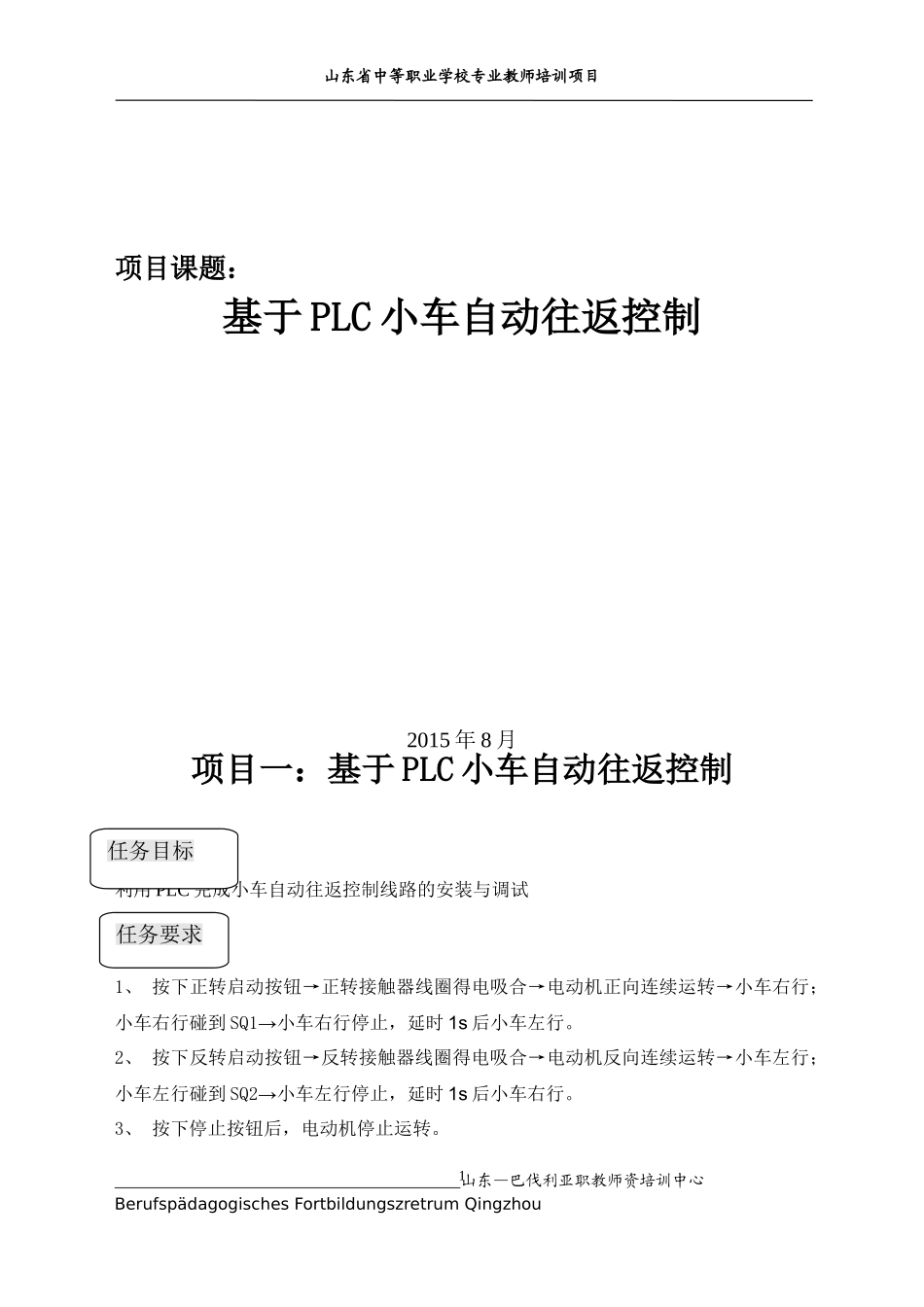

1山东省中等职业学校专业教师培训项目项目课题:基于PLC小车自动往返控制2015年8月项目一:基于PLC小车自动往返控制利用PLC完成小车自动往返控制线路的安装与调试1、按下正转启动按钮→正转接触器线圈得电吸合→电动机正向连续运转→小车右行;小车右行碰到SQ1→小车右行停止,延时1s后小车左行
2、按下反转启动按钮→反转接触器线圈得电吸合→电动机反向连续运转→小车左行;小车左行碰到SQ2→小车左行停止,延时1s后小车右行
3、按下停止按钮后,电动机停止运转

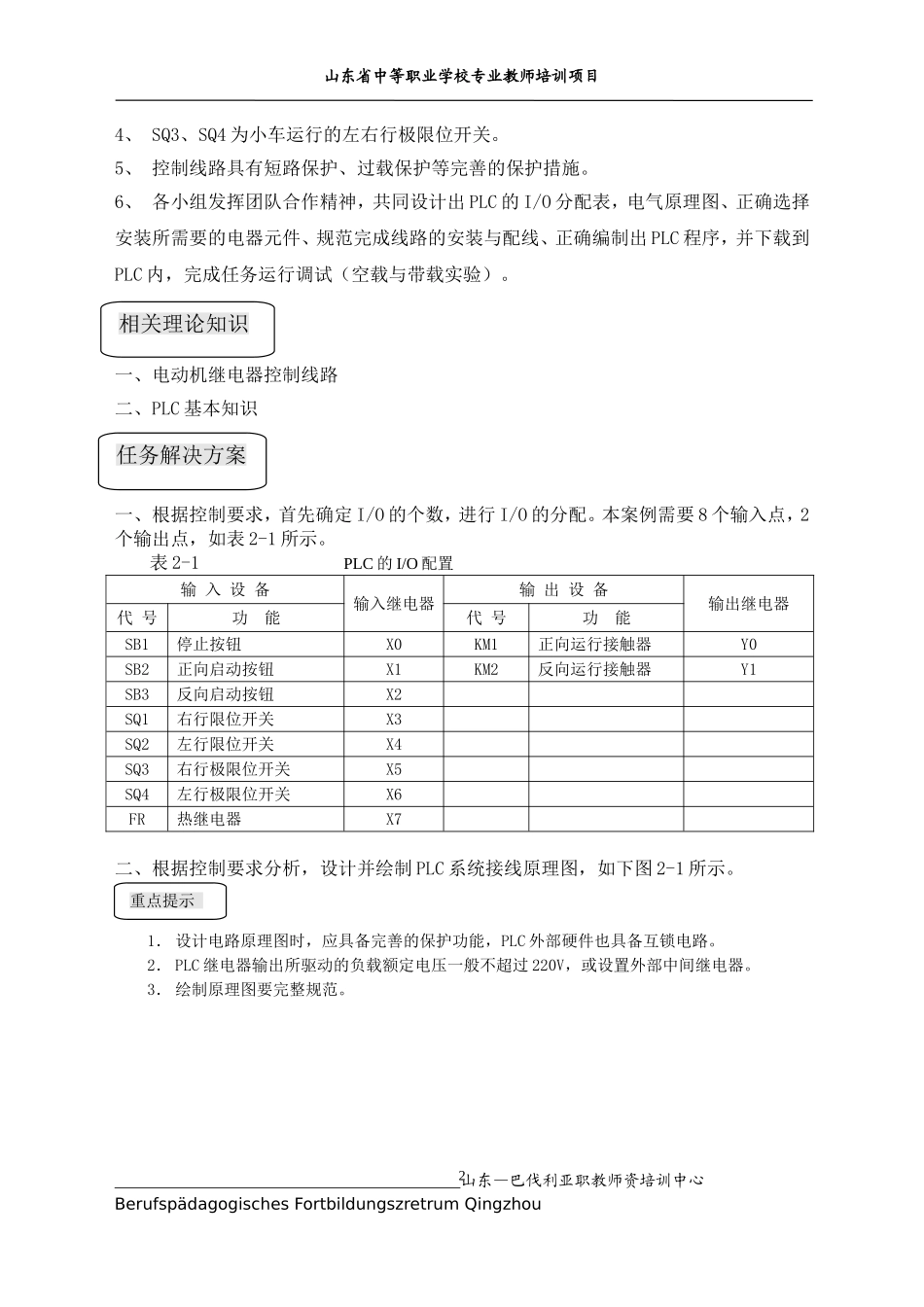

山东—巴伐利亚职教师资培训中心BerufspädagogischesFortbildungszretrumQingzhou任务要求任务目标2山东省中等职业学校专业教师培训项目4、SQ3、SQ4为小车运行的左右行极限位开关
5、控制线路具有短路保护、过载保护等完善的保护措施
6、各小组发挥团队合作精神,共同设计出PLC的I/O分配表,电气原理图、正确选择安装所需要的电器元件、规范完成线路的安装与配线、正确编制出PLC程序,并下载到PLC内,完成任务运行调试(空载与带载实验)
一、电动机继电器控制线路二、PLC基本知识一、根据控制要求,首先确定I/O的个数,进行I/O的分配
本案例需要8个输入点,2个输出点,如表2-1所示

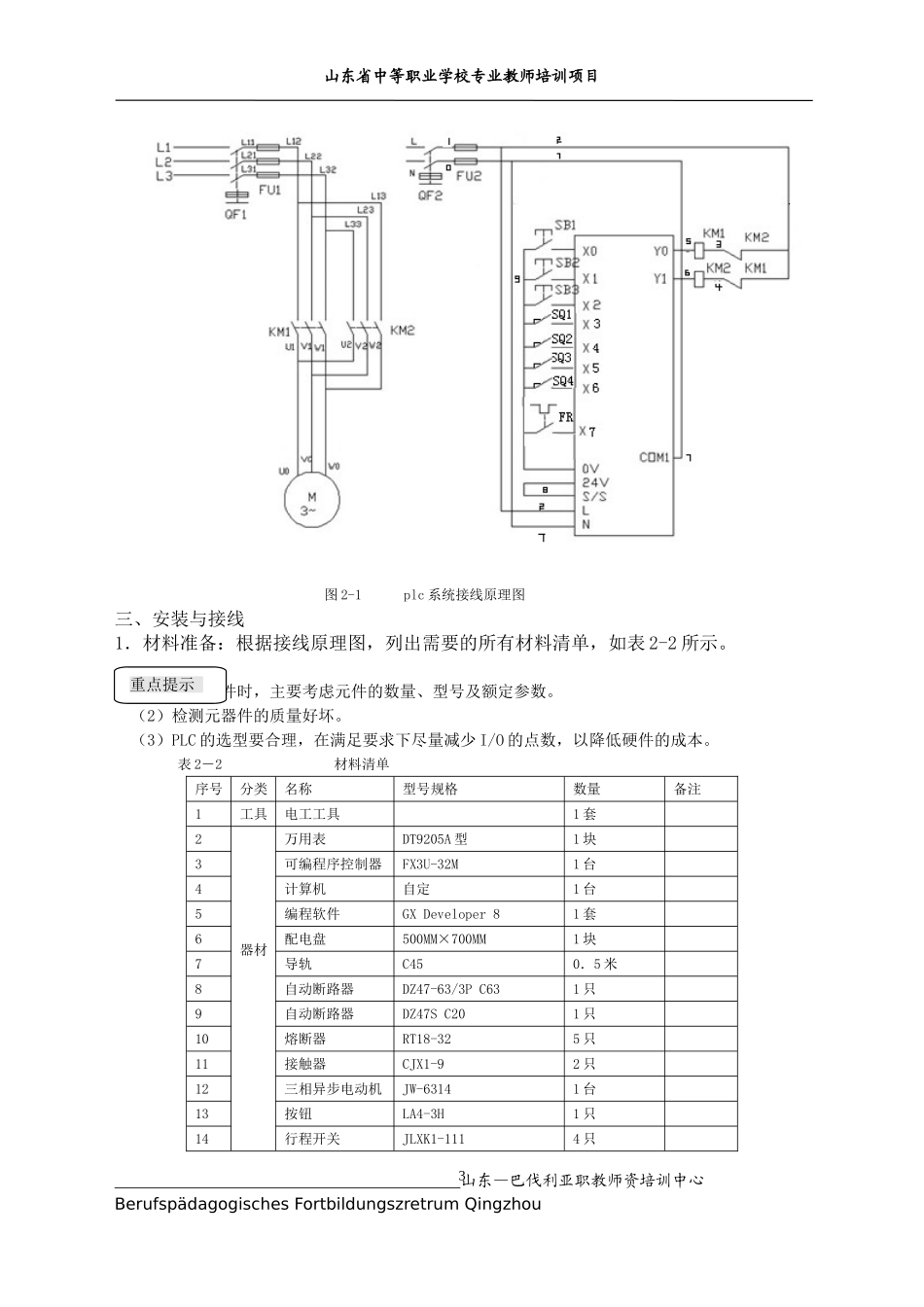

表2-1PLC的I/O配置输入设备输入继电器输出设备输出继电器代号功能代号功能SB1停止按钮X0KM1正向运行接触器Y0SB2正向启动按钮X1KM2反向运行接触器Y1SB3反向启动按钮X2SQ1右行限位开关X3SQ2左行限位开关X4SQ3右行极限位开关X5SQ4左行极限位开关X6FR热继电器X7二、根据控制要求分析,设计并绘制PLC系统接线原理图,如下图2-1所示
1.设计电路原理图时,应具备完善的保护功能,PLC外部硬件也具备互锁电路
2.PLC继电器输出所驱动的负载额定电压一般不超过220V,或设置外
