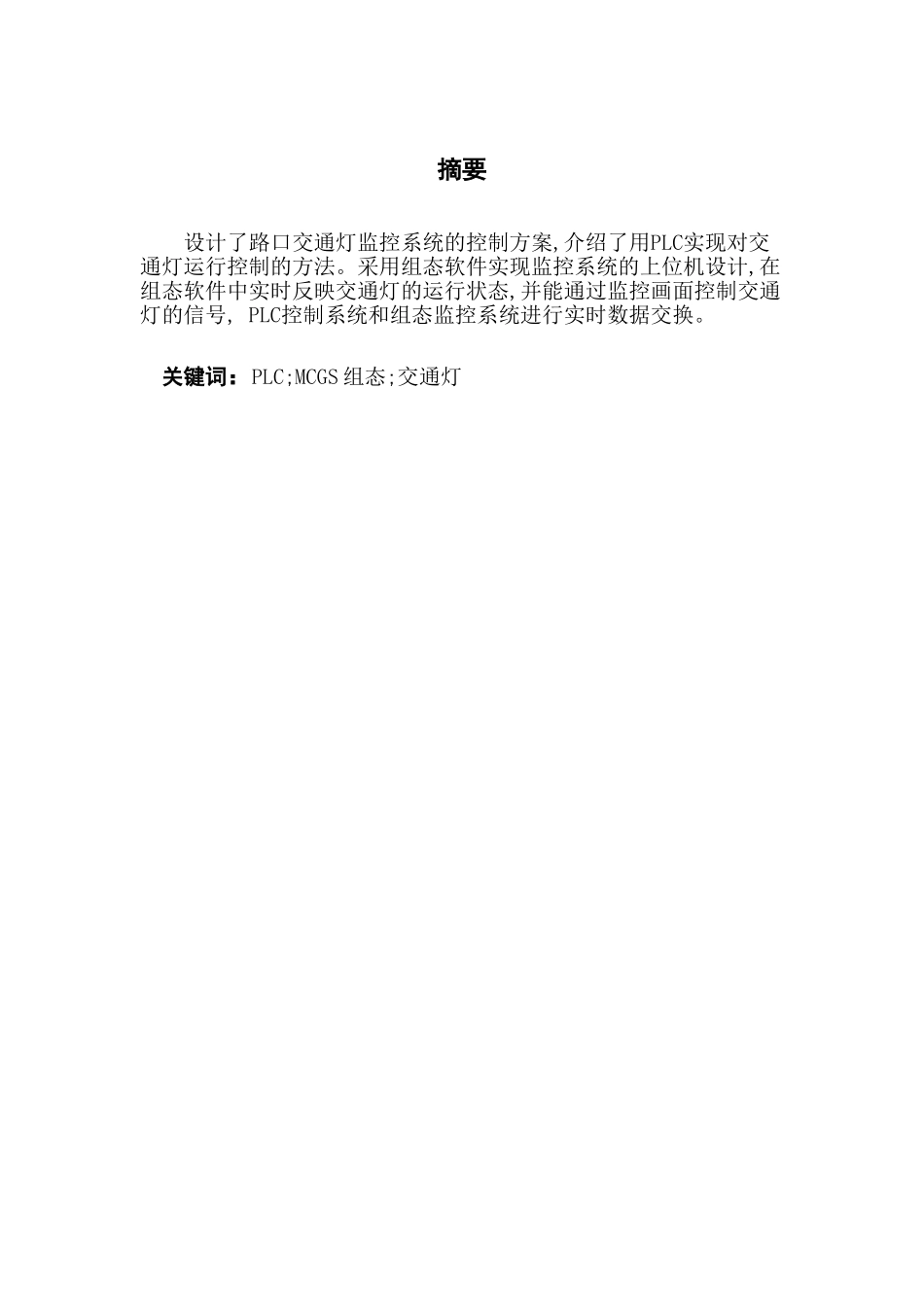

摘要设计了路口交通灯监控系统的控制方案,介绍了用PLC实现对交通灯运行控制的方法。采用组态软件实现监控系统的上位机设计,在组态软件中实时反映交通灯的运行状态,并能通过监控画面控制交通灯的信号,PLC控制系统和组态监控系统进行实时数据交换。关键词：PLC;MCGS组态;交通灯目录第一章绪论..............................................................................................................1第二章通灯系统控制要求..................................................................................22.1交通灯系统控制要求.......................................................................................22.2交通灯路况模拟图...........................................................................................2第三章交通灯系统控制设计.............................................................................33.1可编程器件选择...............................................................................................33.2MCGS组态软件...............................................................................................33.3I/O地址分配表.................................................................................................33.4交通灯系统控制PLC程序..............................................................................43.5组态程序...........................................................................................................5第四章交通灯控制系统运行结果....................................................................64.1进入运行界面...................................................................................................64.2启动..................................................................................................................64.3实验台接线.......................................................................................................74.4控制...................................................................................................................74.5监控...................................................................................................................9第五章结束语.......................................................................................................101第一章绪论随着社会的发展，人们的消费水平不断的提高，私人车辆不断的增加。人多、车多道路少的道路交通状况已经很明显了。所以采用有效的方法控制交通灯是势在必行的。单片机也可以控制交通灯系统，由于单片机电子元件的可靠性没有PLC可靠性高，容易出现系统的错误，从而产生一些不便，甚至事故，所以为保证交通的畅行，十字路口的交通灯的控制显得尤为重要，不能有差错，在正常工作中，为了保证系统运行的可靠性一般选用PLC来控制交通灯。组态控制技术在工业自动化领域逐渐兴起，成为一种新型的软件开发技术。只要利用组态软件包中的工具，通过硬件组态、数据组态、画面组态等工作即可完成所需应用软件的开发工作，可以实现远程监控、数据采集、数据分析、过程控制等功能。而当前很多自动控制系统中，常常选用可编程序控制器(PLC)作为控制设备，用于数据采集、状态判别和输出控制。在PLC与计算机通讯的基础上，通过组态软件可以对PLC的当前工作状态进行全方位的监控，进一步对控制对象的工作过程进行全程模拟仿真，实现远程控制。因其充分利用了计算机和PLC的特点，实现了优势互补而得到广泛应用。本文利用计算机作为上位机，利用MCGS组态软件作为程序开发平台，下位机采用欧姆龙系列可编程序控制器，组成一个简单实用的十字路口交通灯控制系统，以解决路口人行横道中行人闯红灯而引起的交通安全问题。第二章通灯系统控制要求2.1交...
