垃圾电站焚烧炉-余热锅炉及烟气净化系统性能试验方案VIP免费

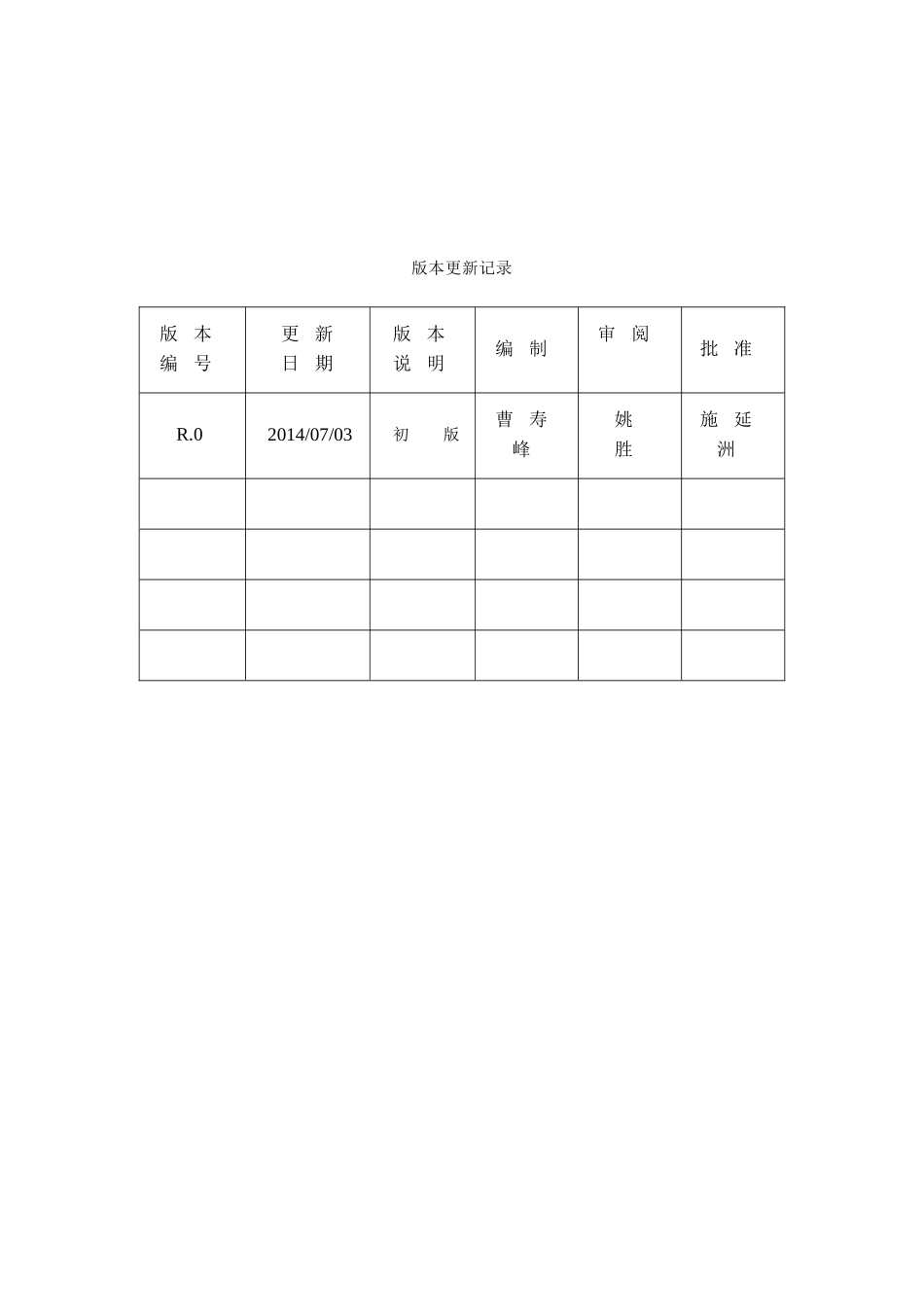

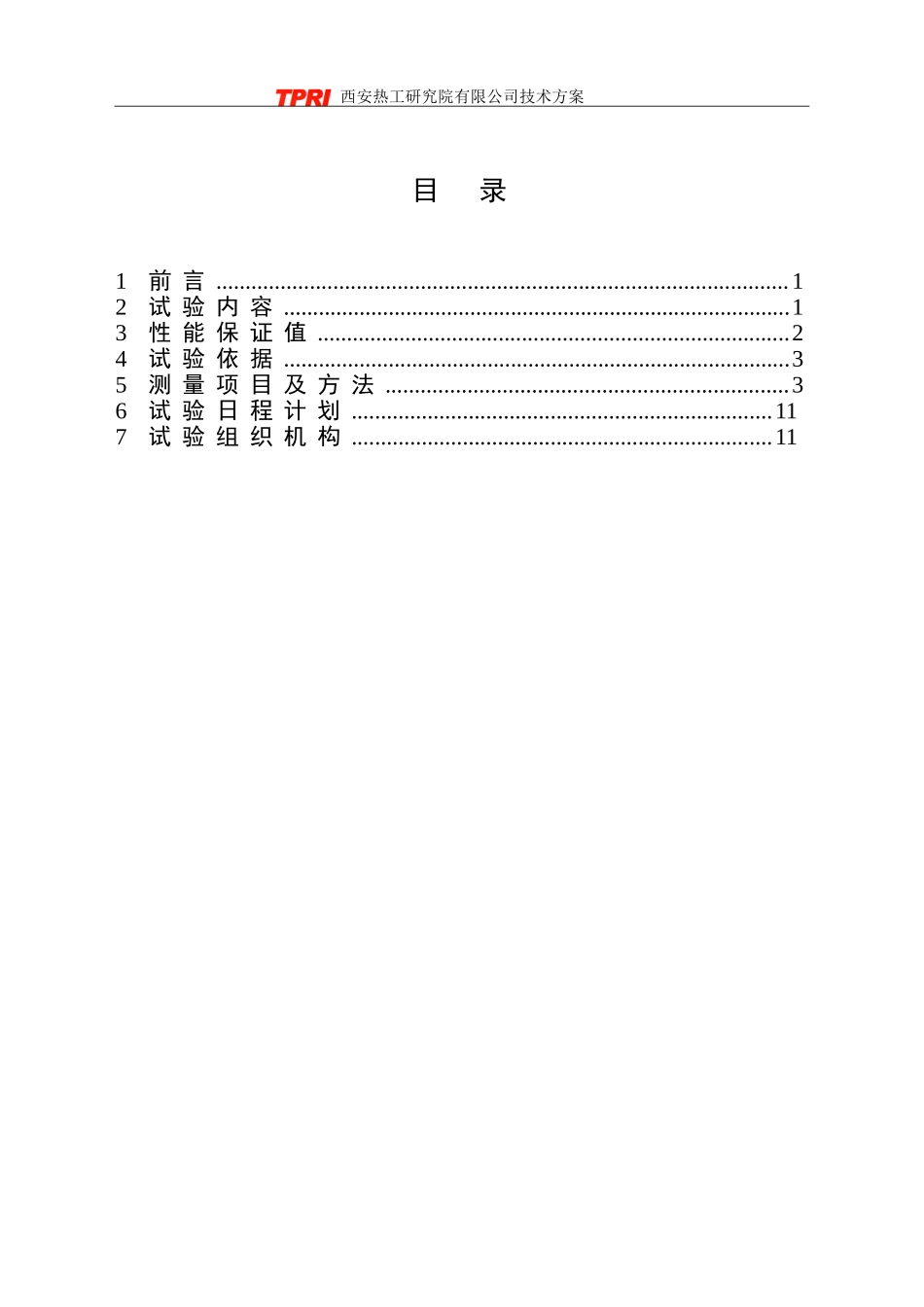

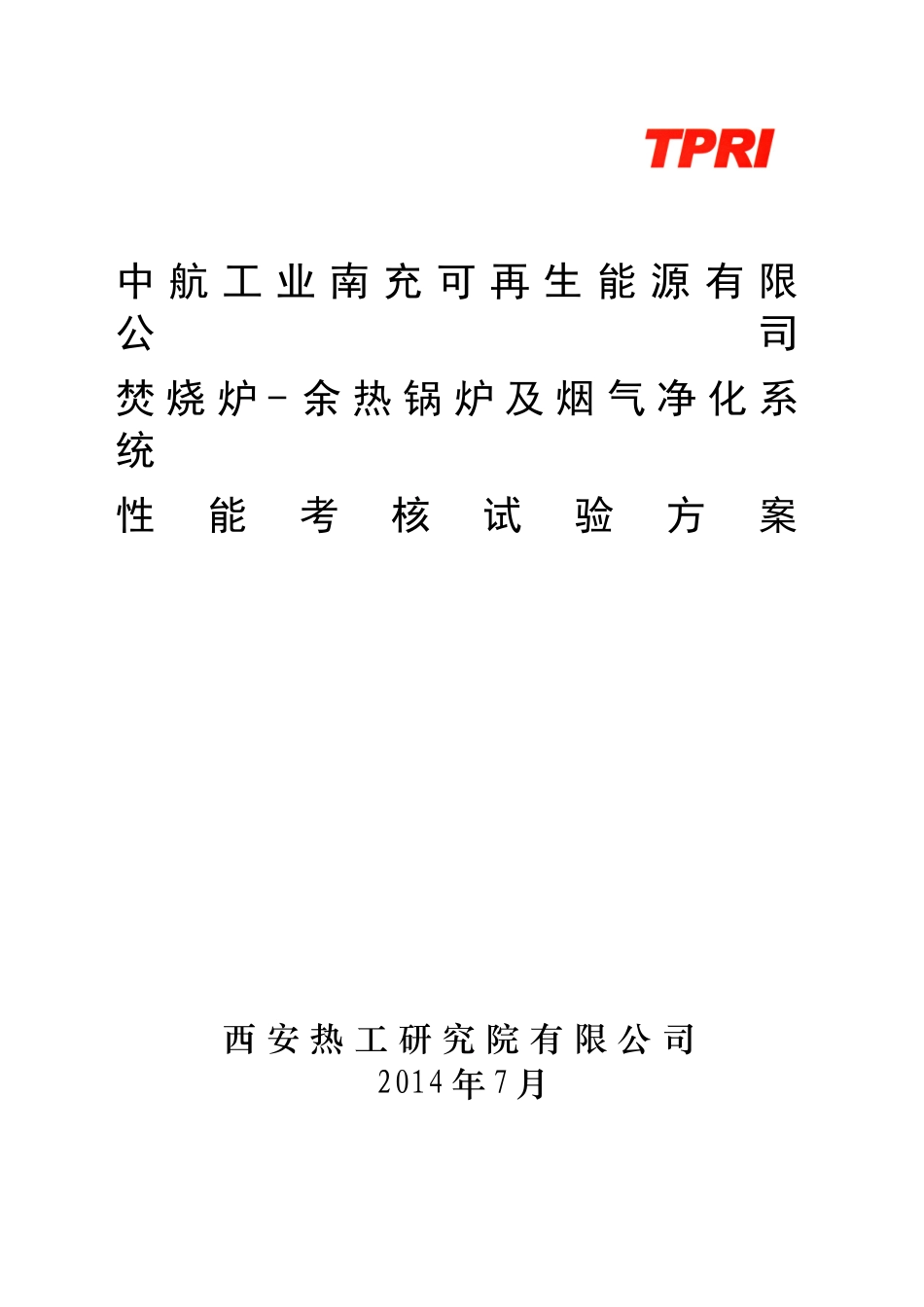

中航工业南充可再生能源有限公司焚烧炉-余热锅炉及烟气净化系统性能考核试验方案西安热工研究院有限公司2014年7月版本更新记录版本编号更新日期版本说明编制审阅批准R.02014/07/03初版曹寿峰姚胜施延洲西安热工研究院有限公司技术方案目录1前言..................................................................................................12试验内容.......................................................................................13性能保证值.................................................................................24试验依据.......................................................................................35测量项目及方法.....................................................................36试验日程计划........................................................................117试验组织机构........................................................................11西安热工研究院有限公司技术方案1前言南充市生活垃圾焚烧发电厂一期工程设2台日处理400吨的炉排型垃圾焚烧炉，焚烧炉排及液压系统、燃烧控制系统等由日本日立造船株式会社制造，配套2台青岛捷能汽轮机股份有限公司生产的N12-3.8型中温中压式凝汽式汽轮机，汽轮机具有三级非调整抽汽，一级抽汽供空气预热器；二级抽汽供除氧器，三级抽汽供低压加热器。根据供货合同规定，在每台机组完成（72+24）小时试运后，根据业主安排将进行性能考核试验工作。本方案为焚烧炉-余热锅炉及烟气净化系统性能考核中各项试验的指导性文件，制定了试验的方法及为确保测试精度所应采取的测试手段。2试验内容（1）焚烧炉-余热锅炉系统性能试验内容（100％MCR负荷）(a)单台焚烧炉垃圾处理量(b)炉渣热灼减率(c)垃圾低位热值(d)焚烧炉-余热锅炉热效率(e)过热器入口烟气温度(f)余热锅炉出口烟气温度(g)烟气在≥850℃区域内的停留时间(h)额定主蒸汽压力(i)额定主蒸汽温度(j)锅炉主蒸汽蒸发量(k)供货设备的噪声（2）烟气净化系统性能试验试验内容（100％MCR负荷）（a）烟囱出口污染物排放浓度（颗粒1西安热工研究院有限公司技术方案物、HCl、HF、SOx、NOx、CO、TOC、Hg及其化合物、Cd及其化合物、Pb、其它重金属、烟气黑度）(b)活性炭消耗量(c)消石灰消耗量(d)尿素消耗量3性能保证值序号保证值项目单位保证值备注1每条线年运行时间h≥80002负荷变化范围（MCR的）%60～1003最大热负荷工况下连续运行时间h2h/24h4锅炉额定主蒸汽压力MPa(a)4.15锅炉额定主蒸汽温度℃400-5℃、+10℃6锅炉额定主蒸汽流量t/h36.537锅炉热效率%≥80.08烟气在≥850℃区域内的停留时间s≥29单台焚烧炉垃圾处理量t/24h40010炉渣热灼减率%（重量）≤311供货设备的噪声dB＜8512烟囱出口污染物排放浓度（标准状态、干态、11%O2）烟尘mg/Nm3≤20HClmg/Nm3≤22HFmg/Nm3≤2SO2mg/Nm3≤80NOxmg/Nm3≤200TOCmg/Nm3≤20COmg/Nm3≤60Hg及其化合物mg/Nm3≤0.052西安热工研究院有限公司技术方案序号保证值项目单位保证值备注Cd及其化合物mg/Nm3≤0.05其它重金属mg/Nm3≤1.0烟气黑度林格曼级≤113石灰消耗量kg/t(垃圾)23.414活性炭消耗量kg/t(垃圾)1.3415尿素消耗量kg/t(垃圾)4试验依据1)《电站锅炉性能试验验收规程》GB10184-882)JISB8222-1993Landboilers-Heatbalancing,forcalculation（陆用锅炉——热平衡计算方法）3)GBT16157-1996固定污染源排气中颗粒物测定与气态污染物采样方法4)GB18485-2014《生活垃圾焚烧污染控制标准》5)FDBRGuideline“AcceptanceTestingofWasteIncinerationPlants”,edition04/20006）供货商与业主签订的合同及合同附件7）供货商提供的性能测试程序8）《空气与废气分析方法（第四版）》5测量项目及方法5.1垃圾处理量试验前后，保持料斗料位一致。性能测试前业主已对垃圾吊进行过校验，校验合格。试验期间，未使用其它燃料作为辅助燃料。采用DCS数据记录。3西安热工研究院有限公司技术方案在试验期间，将每小时垃圾投入量数据加总起来。总量除以试验期间的小时数，然后乘以24小时，便可...
