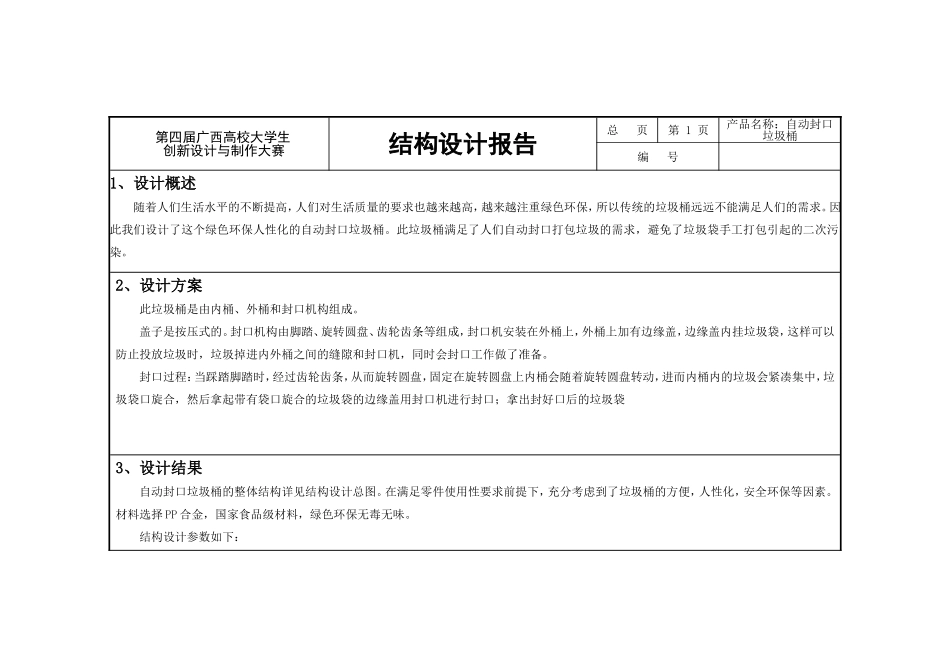

垃圾桶结构设计报告_第1页
1/3

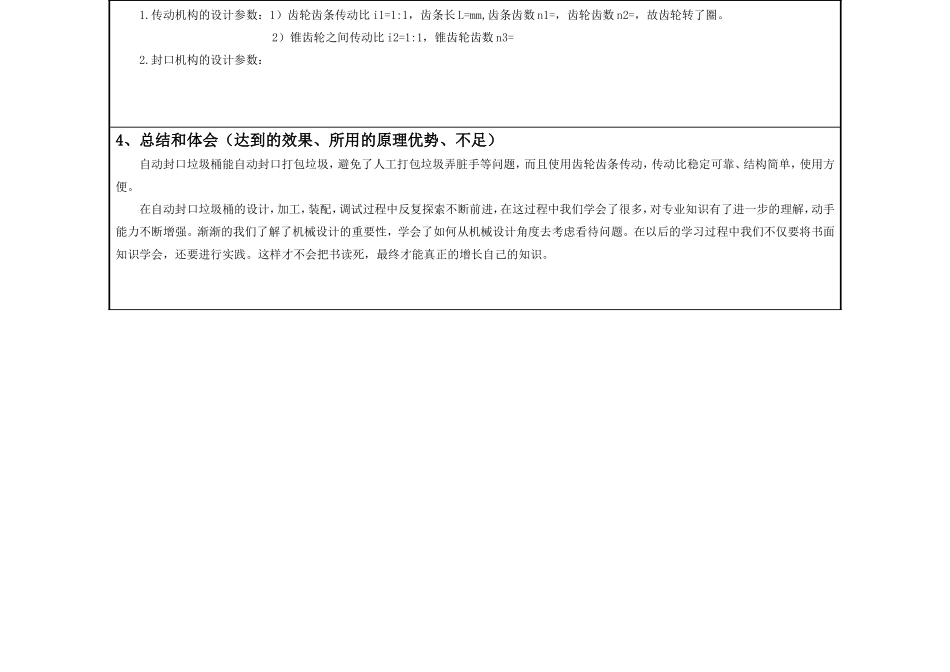

垃圾桶结构设计报告_第2页
2/3

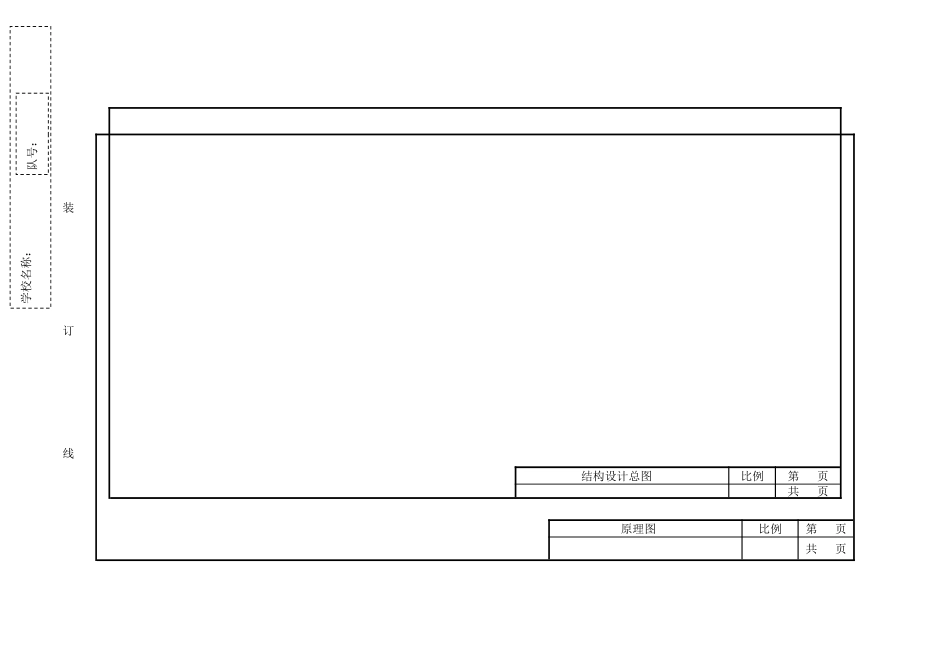

垃圾桶结构设计报告_第3页
3/3
第四届广西高校大学生创新设计与制作大赛结构设计报告总页第1页产品名称:自动封口垃圾桶编号1、设计概述随着人们生活水平的不断提高,人们对生活质量的要求也越来越高,越来越注重绿色环保,所以传统的垃圾桶远远不能满足人们的需求。因此我们设计了这个绿色环保人性化的自动封口垃圾桶。此垃圾桶满足了人们自动封口打包垃圾的需求,避免了垃圾袋手工打包引起的二次污染。2、设计方案此垃圾桶是由内桶、外桶和封口机构组成。盖子是按压式的。封口机构由脚踏、旋转圆盘、齿轮齿条等组成,封口机安装在外桶上,外桶上加有边缘盖,边缘盖内挂垃圾袋,这样可以防止投放垃圾时,垃圾掉进内外桶之间的缝隙和封口机,同时会封口工作做了准备。封口过程:当踩踏脚踏时,经过齿轮齿条,从而旋转圆盘,固定在旋转圆盘上内桶会随着旋转圆盘转动,进而内桶内的垃圾会紧凑集中,垃圾袋口旋合,然后拿起带有袋口旋合的垃圾袋的边缘盖用封口机进行封口;拿出封好口后的垃圾袋3、设计结果自动封口垃圾桶的整体结构详见结构设计总图。在满足零件使用性要求前提下,充分考虑到了垃圾桶的方便,人性化,安全环保等因素。材料选择PP合金,国家食品级材料,绿色环保无毒无味。结构设计参数如下:1.传动机构的设计参数:1)齿轮齿条传动比i1=1:1,齿条长L=mm,齿条齿数n1=,齿轮齿数n2=,故齿轮转了圈。2)锥齿轮之间传动比i2=1:1,锥齿轮齿数n3=2.封口机构的设计参数:4、总结和体会(达到的效果、所用的原理优势、不足)自动封口垃圾桶能自动封口打包垃圾,避免了人工打包垃圾弄脏手等问题,而且使用齿轮齿条传动,传动比稳定可靠、结构简单,使用方便。在自动封口垃圾桶的设计,加工,装配,调试过程中反复探索不断前进,在这过程中我们学会了很多,对专业知识有了进一步的理解,动手能力不断增强。渐渐的我们了解了机械设计的重要性,学会了如何从机械设计角度去考虑看待问题。在以后的学习过程中我们不仅要将书面知识学会,还要进行实践。这样才不会把书读死,最终才能真正的增长自己的知识。结构设计总图比例第页共页原理图比例第页共页学校名称:装订线队号:
