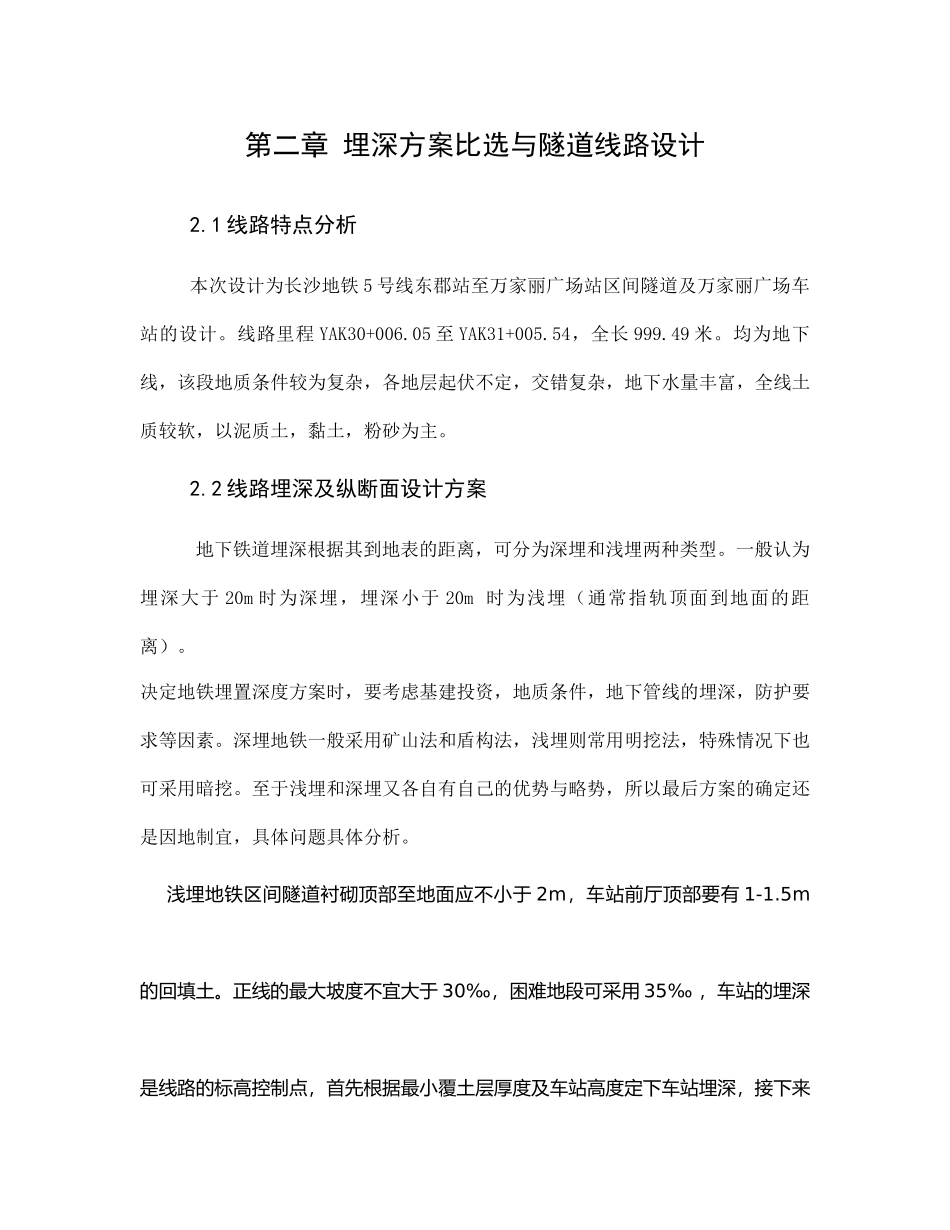

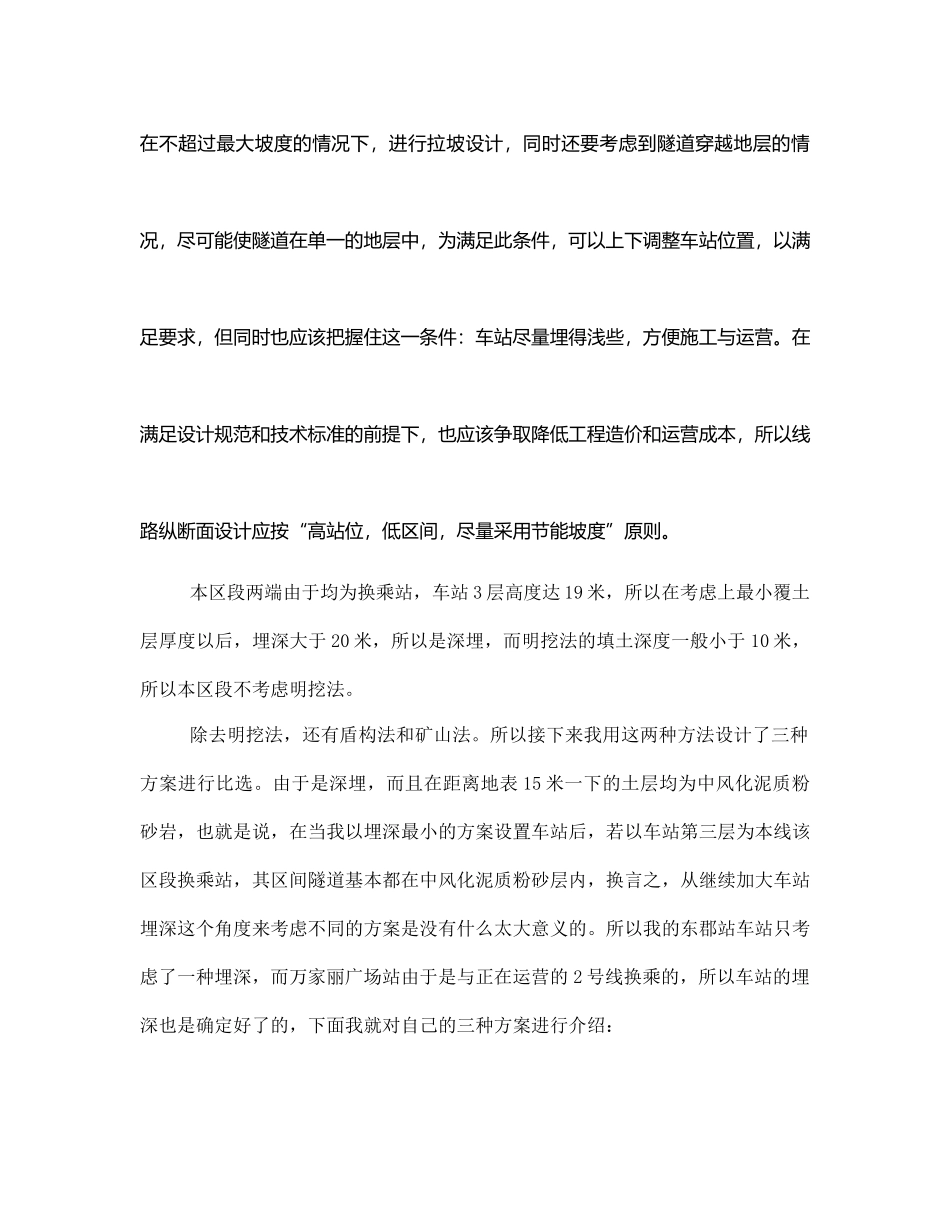

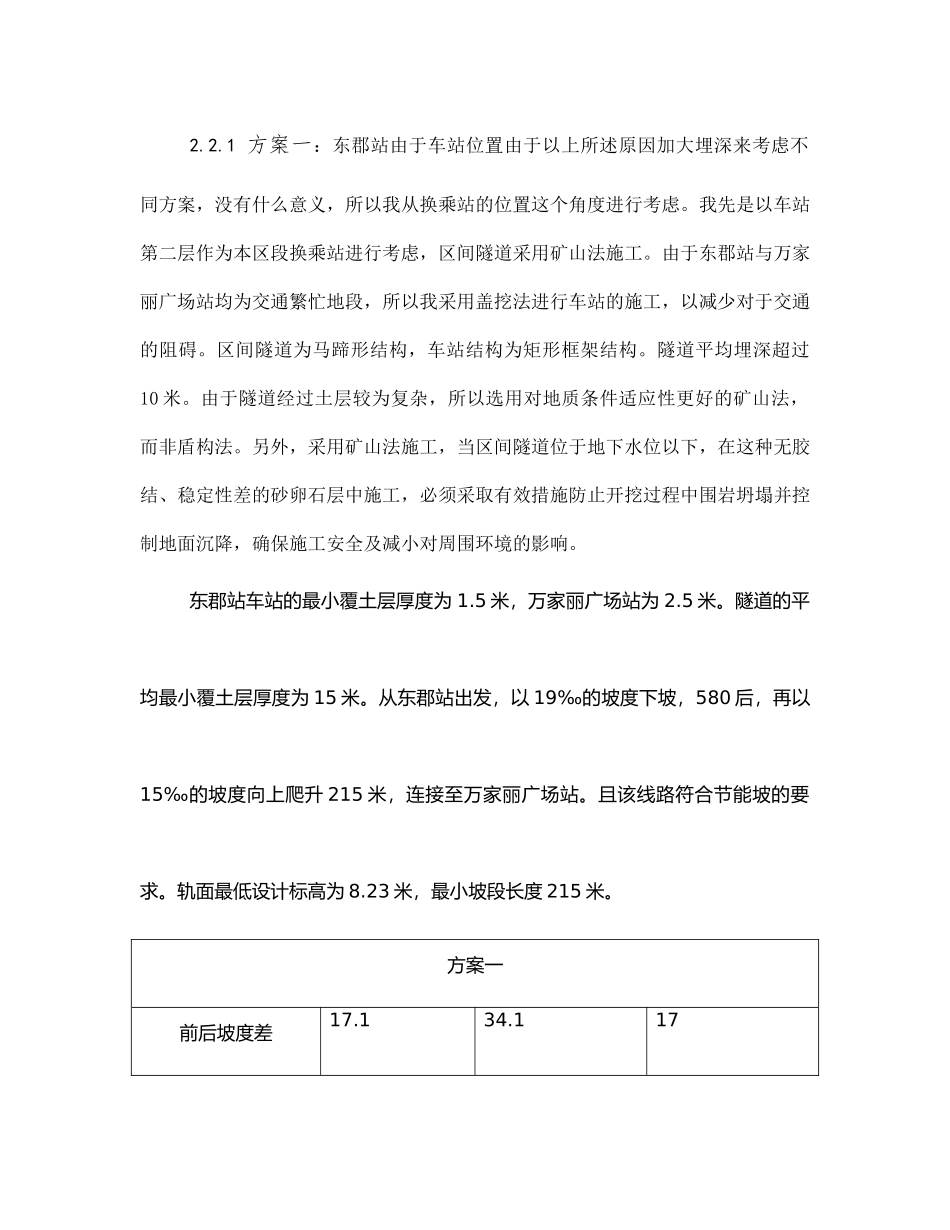

第二章埋深方案比选与隧道线路设计2.1线路特点分析本次设计为长沙地铁5号线东郡站至万家丽广场站区间隧道及万家丽广场车站的设计。线路里程YAK30+006.05至YAK31+005.54，全长999.49米。均为地下线，该段地质条件较为复杂，各地层起伏不定，交错复杂，地下水量丰富，全线土质较软，以泥质土，黏土，粉砂为主。2.2线路埋深及纵断面设计方案地下铁道埋深根据其到地表的距离，可分为深埋和浅埋两种类型。一般认为埋深大于20m时为深埋，埋深小于20m时为浅埋（通常指轨顶面到地面的距离）。决定地铁埋置深度方案时，要考虑基建投资，地质条件，地下管线的埋深，防护要求等因素。深埋地铁一般采用矿山法和盾构法，浅埋则常用明挖法，特殊情况下也可采用暗挖。至于浅埋和深埋又各自有自己的优势与略势，所以最后方案的确定还是因地制宜，具体问题具体分析。浅埋地铁区间隧道衬砌顶部至地面应不小于2m，车站前厅顶部要有1-1.5m的回填土。正线的最大坡度不宜大于30‰，困难地段可采用35‰，车站的埋深是线路的标高控制点，首先根据最小覆土层厚度及车站高度定下车站埋深，接下来在不超过最大坡度的情况下，进行拉坡设计，同时还要考虑到隧道穿越地层的情况，尽可能使隧道在单一的地层中，为满足此条件，可以上下调整车站位置，以满足要求，但同时也应该把握住这一条件：车站尽量埋得浅些，方便施工与运营。在满足设计规范和技术标准的前提下，也应该争取降低工程造价和运营成本，所以线路纵断面设计应按“高站位，低区间，尽量采用节能坡度”原则。本区段两端由于均为换乘站，车站3层高度达19米，所以在考虑上最小覆土层厚度以后，埋深大于20米，所以是深埋，而明挖法的填土深度一般小于10米，所以本区段不考虑明挖法。除去明挖法，还有盾构法和矿山法。所以接下来我用这两种方法设计了三种方案进行比选。由于是深埋，而且在距离地表15米一下的土层均为中风化泥质粉砂岩，也就是说，在当我以埋深最小的方案设置车站后，若以车站第三层为本线该区段换乘站，其区间隧道基本都在中风化泥质粉砂层内，换言之，从继续加大车站埋深这个角度来考虑不同的方案是没有什么太大意义的。所以我的东郡站车站只考虑了一种埋深，而万家丽广场站由于是与正在运营的2号线换乘的，所以车站的埋深也是确定好了的，下面我就对自己的三种方案进行介绍：2.2.1方案一：东郡站由于车站位置由于以上所述原因加大埋深来考虑不同方案，没有什么意义，所以我从换乘站的位置这个角度进行考虑。我先是以车站第二层作为本区段换乘站进行考虑，区间隧道采用矿山法施工。由于东郡站与万家丽广场站均为交通繁忙地段，所以我采用盖挖法进行车站的施工，以减少对于交通的阻碍。区间隧道为马蹄形结构，车站结构为矩形框架结构。隧道平均埋深超过10米。由于隧道经过土层较为复杂，所以选用对地质条件适应性更好的矿山法，而非盾构法。另外，采用矿山法施工，当区间隧道位于地下水位以下，在这种无胶结、稳定性差的砂卵石层中施工，必须采取有效措施防止开挖过程中围岩坍塌并控制地面沉降，确保施工安全及减小对周围环境的影响。东郡站车站的最小覆土层厚度为1.5米，万家丽广场站为2.5米。隧道的平均最小覆土层厚度为15米。从东郡站出发，以19‰的坡度下坡，580后，再以15‰的坡度向上爬升215米，连接至万家丽广场站。且该线路符合节能坡的要求。轨面最低设计标高为8.23米，最小坡段长度215米。方案一前后坡度差17.134.117竖曲线半径300050003000切线长25.6585.2525.5竖曲线长51.3170.551外矢距E0.1100.7270.1082.2.2方案二：该方案东郡站至万家丽广场站区间隧道采用盾构法施工。两端车站采用盖挖法施工，减少对交通的影响。区间隧道采用管片拼装的圆形结构，车站结构为矩形框架结构。隧道埋置深度属于深埋，满足盾构埋深要求和线路纵坡技术标准。且盾构法有掘进速度快，其推进、出土、拼装衬砌等全过程可实现自动化作业，施工劳动强度低，不影响地面交通与设施，同时不影响地下管线等设施，施工中不受季节、风雨等气候条件影响，施工中没有噪音和扰动，在松软含水地层中修建埋深较大的长隧道往往具有技术和经济方面的优越性的特点。...
