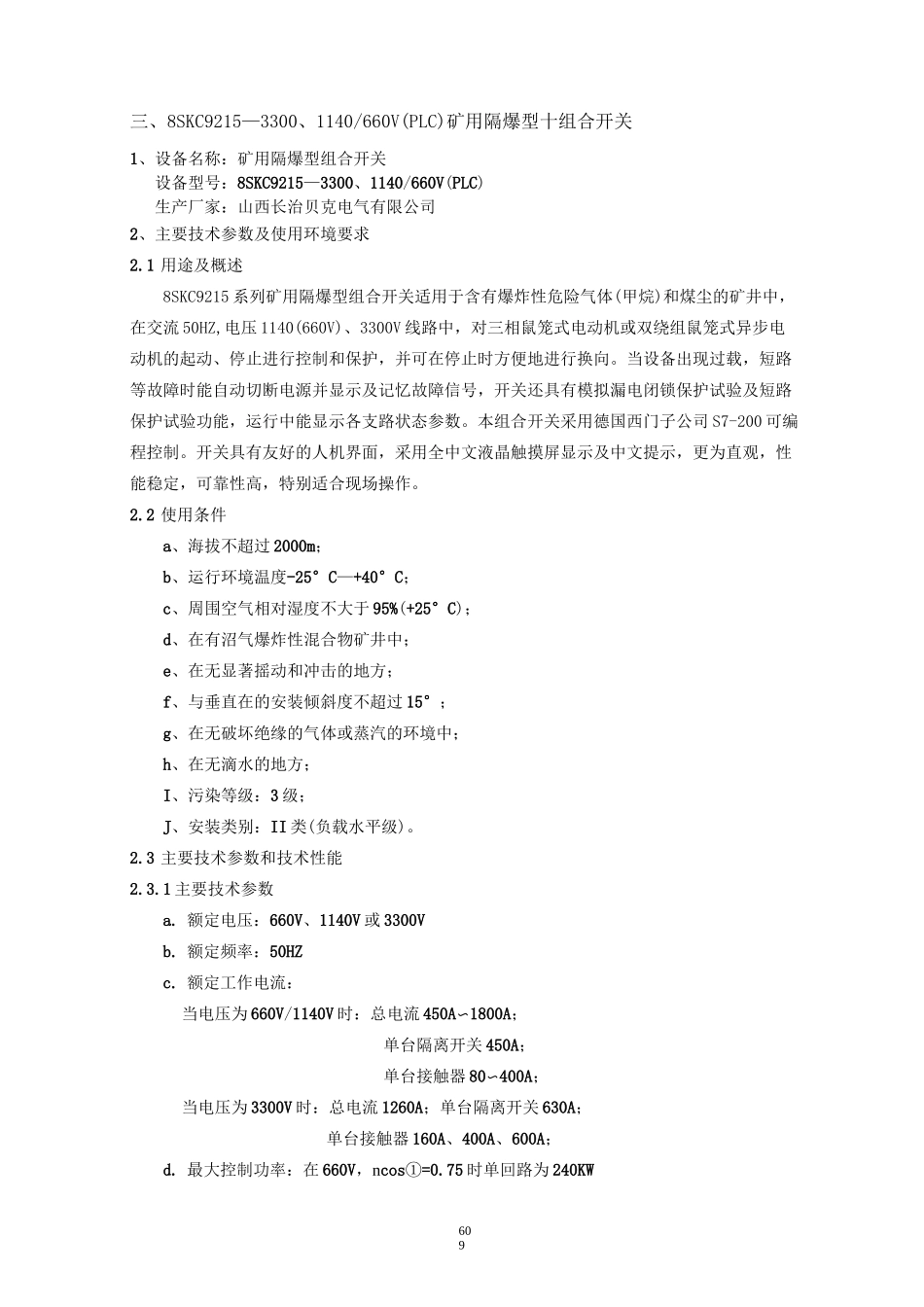

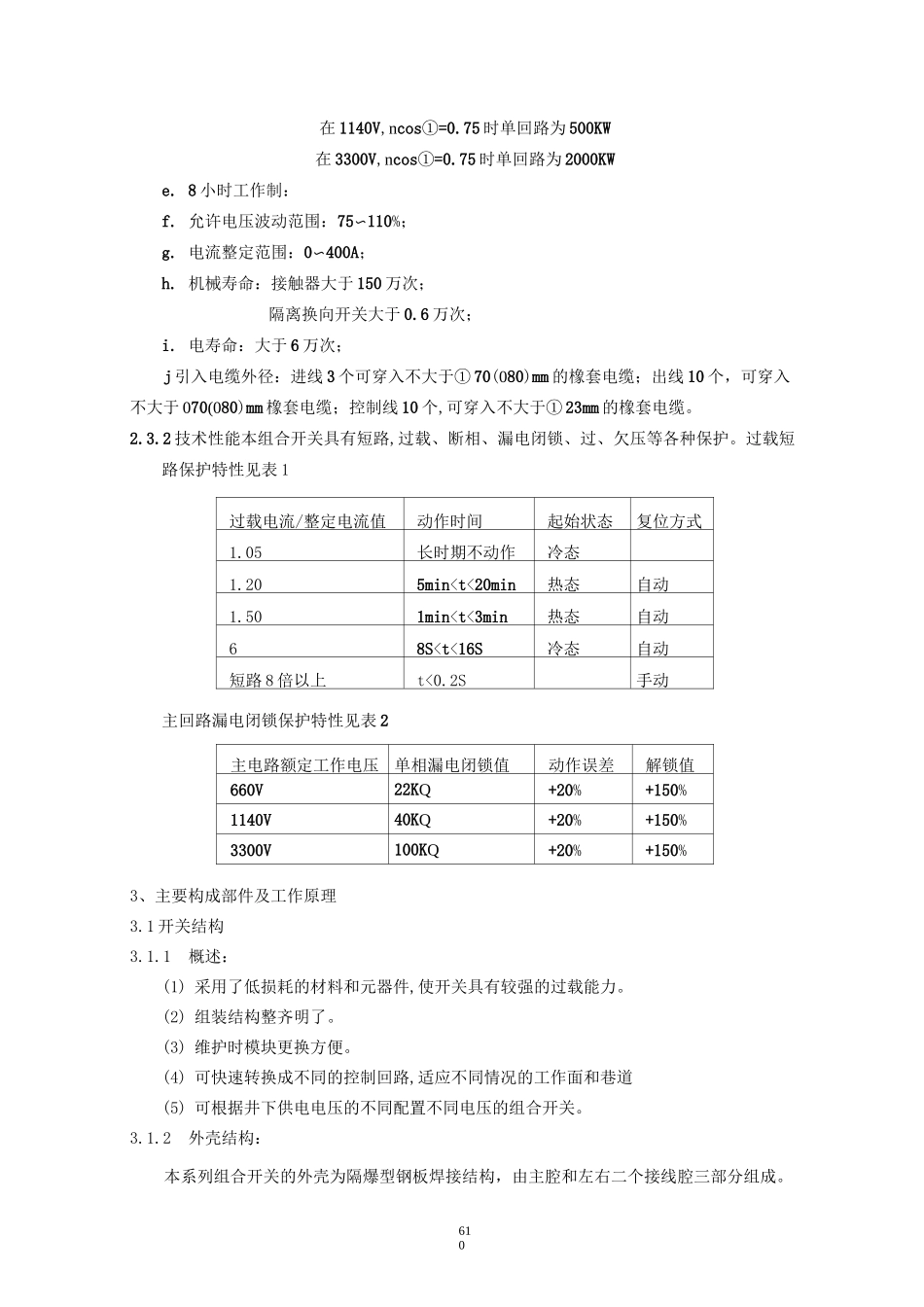

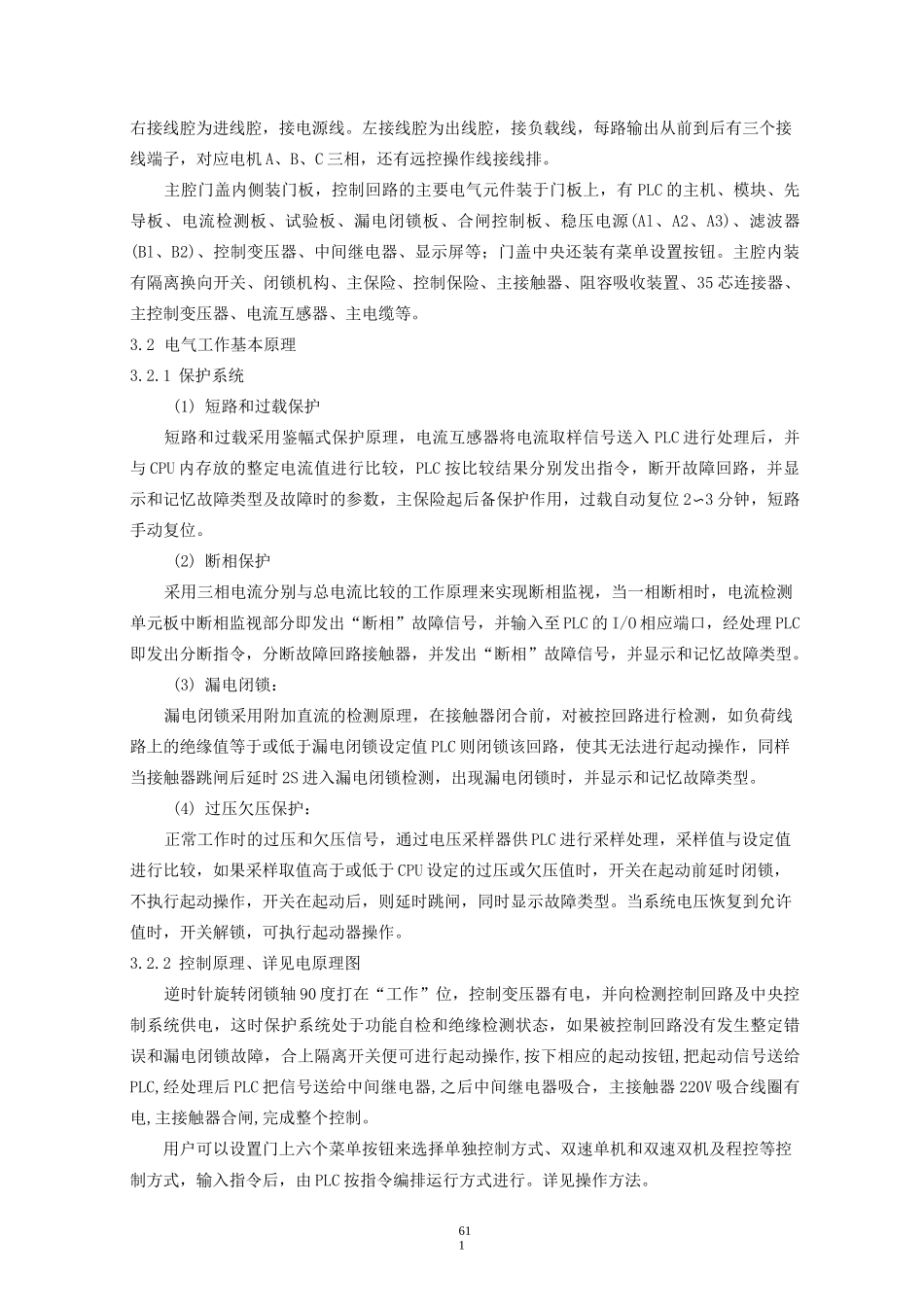

609三、8SKC9215—3300、1140/660V(PLC)矿用隔爆型十组合开关1、设备名称：矿用隔爆型组合开关设备型号：8SKC9215—3300、1140/660V(PLC)生产厂家：山西长治贝克电气有限公司2、主要技术参数及使用环境要求2.1用途及概述8SKC9215系列矿用隔爆型组合开关适用于含有爆炸性危险气体(甲烷)和煤尘的矿井中，在交流50HZ,电压1140(660V)、3300V线路中，对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便地进行换向。当设备出现过载，短路等故障时能自动切断电源并显示及记忆故障信号，开关还具有模拟漏电闭锁保护试验及短路保护试验功能，运行中能显示各支路状态参数。本组合开关采用德国西门子公司S7-200可编程控制。开关具有友好的人机界面，采用全中文液晶触摸屏显示及中文提示，更为直观，性能稳定，可靠性高，特别适合现场操作。2.2使用条件a、海拔不超过2000m；b、运行环境温度-25°C—+40°C；c、周围空气相对湿度不大于95%(+25°C)；d、在有沼气爆炸性混合物矿井中；e、在无显著摇动和冲击的地方；f、与垂直在的安装倾斜度不超过15°；g、在无破坏绝缘的气体或蒸汽的环境中；h、在无滴水的地方；I、污染等级：3级；J、安装类别：II类(负载水平级)。2.3主要技术参数和技术性能2.3.1主要技术参数a.额定电压：660V、1140V或3300Vb.额定频率：50HZc.额定工作电流：当电压为660V/1140V时：总电流450A〜1800A；单台隔离开关450A；单台接触器80〜400A；当电压为3300V时：总电流1260A；单台隔离开关630A；单台接触器160A、400A、600A；d.最大控制功率：在660V，ncos①=0.75时单回路为240KW610在1140V,ncos①=0.75时单回路为500KW在3300V,ncos①=0.75时单回路为2000KWe.8小时工作制：f.允许电压波动范围：75〜110%；g.电流整定范围：0〜400A；h.机械寿命：接触器大于150万次；隔离换向开关大于0.6万次；i.电寿命：大于6万次；j引入电缆外径：进线3个可穿入不大于①70(080)mm的橡套电缆；出线10个，可穿入不大于070(080)mm橡套电缆；控制线10个,可穿入不大于①23mm的橡套电缆。2.3.2技术性能本组合开关具有短路,过载、断相、漏电闭锁、过、欠压等各种保护。过载短路保护特性见表1过载电流/整定电流值动作时间起始状态复位方式1.05长时期不动作冷态1.205min
