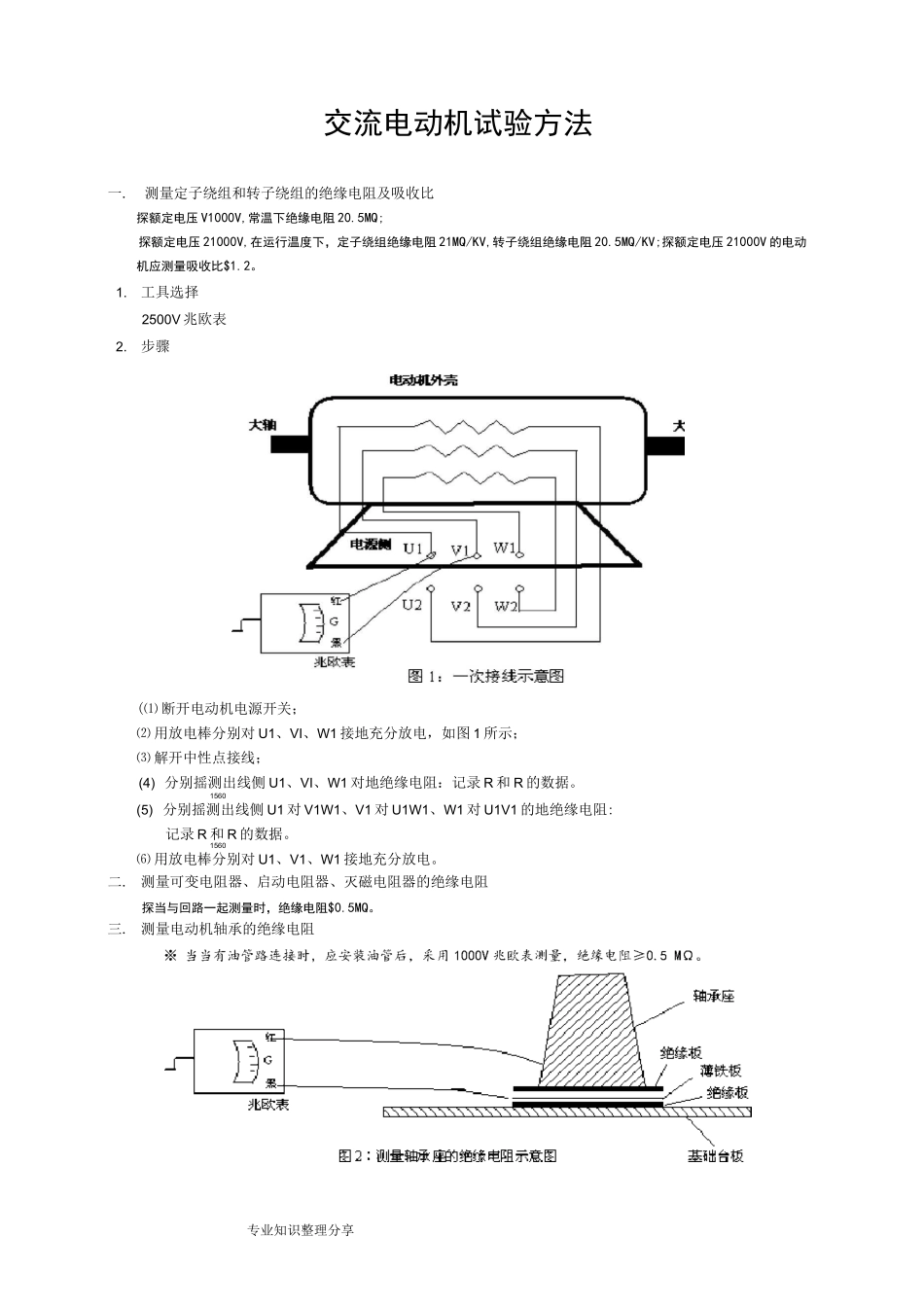

专业知识整理分享交流电动机试验方法一.测量定子绕组和转子绕组的绝缘电阻及吸收比探额定电压V1000V,常温下绝缘电阻20.5MQ;探额定电压21000V,在运行温度下，定子绕组绝缘电阻21MQ/KV,转子绕组绝缘电阻20.5MQ/KV;探额定电压21000V的电动机应测量吸收比$1.2。1.工具选择2500V兆欧表2.步骤(⑴断开电动机电源开关；⑵用放电棒分别对U1、VI、W1接地充分放电，如图1所示；⑶解开中性点接线；(4)分别摇测出线侧U1、VI、W1对地绝缘电阻：记录R和R的数据。1560(5)分别摇测出线侧U1对V1W1、V1对U1W1、W1对U1V1的地绝缘电阻:记录R和R的数据。1560⑹用放电棒分别对U1、V1、W1接地充分放电。二.测量可变电阻器、启动电阻器、灭磁电阻器的绝缘电阻探当与回路一起测量时，绝缘电阻$0.5MQ。三.测量电动机轴承的绝缘电阻专业知识整理分享四.测量定子绕组的直流电阻探1000V以上或1OOKW以上的电动机各相绕组的直流电阻值相互差别W最小值的2%;探中性点未引出的电动机可测量线间直流电阻，各相绕组的直流电阻值相互差别W最小值的1%。1.电流、电压表法探mV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧2.平衡电桥法（电桥用法见《进网作业电工培训教材》P320探测量时，电压引线尽量靠近触头侧；电流引线在电压线外侧，宜分开不宜重叠探直流双臂电桥法：1〜10-50及以下探单臂电桥法：1〜10601—一倍率龍钮；2——标堆电阻读书盘；3——检流计图3：双臂电桥测量示意图五.测量可变电阻器、启动电阻器、灭磁电阻器的直流电阻探与产品出厂值比较，其差值W10%。六.定子绕组和转子绕组的直流耐压和泄漏电流试验专业知识整理分享探定子直流耐压的试验电压为电机额定电压的3倍；探试验电压按0.5倍的额定电压分阶段升压试验，每段停留1min;探在试验电压下，各相泄漏电流的差别W最小值的100%，当最大泄漏电流在20“A以下时，各相间不应有明显差别；探水内冷电机，宜采用低压屏蔽法；探氢冷电机必须在充氢前或排氢后且含量在3%以下时进行；探1000V以上或100KW以上，中性点已引出至出线端子板的定子绕组应分相进行直流耐压试验；1.工具选择一般选用200V/60000V的直流耐压泄漏试验设备图4：直流耐压试验⑴工作负责人根据《电业安全工作规程》办理工作票，获得工作许可；⑵做好安全措施；⑶接线，如图3所示；⑷置调压器于“零位”微安表接至最大量程；⑸采用整流管G做直流耐压试验时，应先接通灯丝电源回路，并调节控制好灯丝电压的可变电阻，使灯丝电压由最小值调整至额定值；⑹约一分钟，即灯丝有足够的电子向阳极发射后，合上升压回路的刀闸；⑺试验前，应先测量试具和接线的泄漏电流，并记录；⑻确定试具和接线无异常后，接入电缆，缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，在高压端读取1min的直流电流值，并记录；⑼每相试验完毕后，经电阻（放电器）对地放电，再直接接地。3.注意事项⑴升压时，微安表指示过大，应立即查明原因；（2）每相试验完毕后，先降调压器回“零”，然后切断调压器电源，再切断灯丝电源（采用整流管时）及总电源；⑶每相试验完毕后，须先经电阻（放电器）对地放电，再直接接地。4.判断探当出现下列情况之一时，说明绝缘不良：⑴)泄漏电流显著增大；(2)泄漏电流随电压升高而急剧上升；专业知识整理分享(3)泄漏电流不稳定；(4)泄漏电流随时间延长有明显的上升趋势。七.定子绕组和转子绕组的交流耐压探水内冷电机在通水情况下进行，水质应合格；探氢冷电机必须在充氢前或排氢后且含量在3%以下时进行;定子绕组交流耐压试验电压额定电压V3610试验电压KV51016绕线式电动机转子绕组的交流耐压试验电压转子工况试验电压V不可逆的1.5U+750k可逆的3.0U+750k探同步电动机转子绕组的交流耐压试验电压=额定励磁电压的7.5倍，且21200V,但W出厂试验电压的75%;1•工具选择Bs试验变压器；R1保护电阻；R2限流、阻尼电阻；G保护间隙(球隙)；A电流表；V电压表；LH电流互感器；2•试验接线图非被试绕组均短接接地图4：交流耐压试验3.步骤⑴用放电棒分别对UVW接地充分放电；⑵分别在UV、VW、WU间加压试验:缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，...
