复合材料成型工艺大全及说明VIP免费

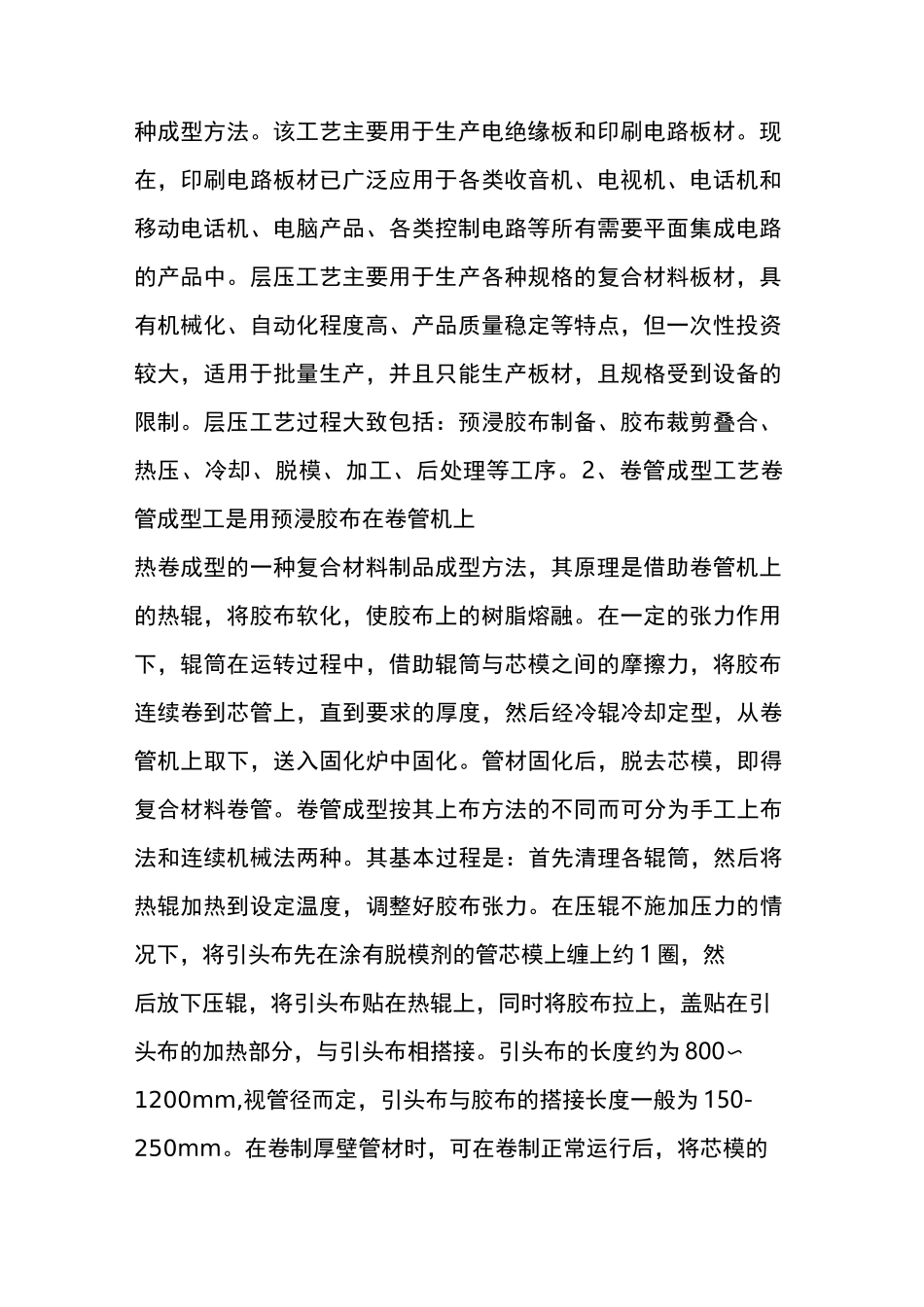

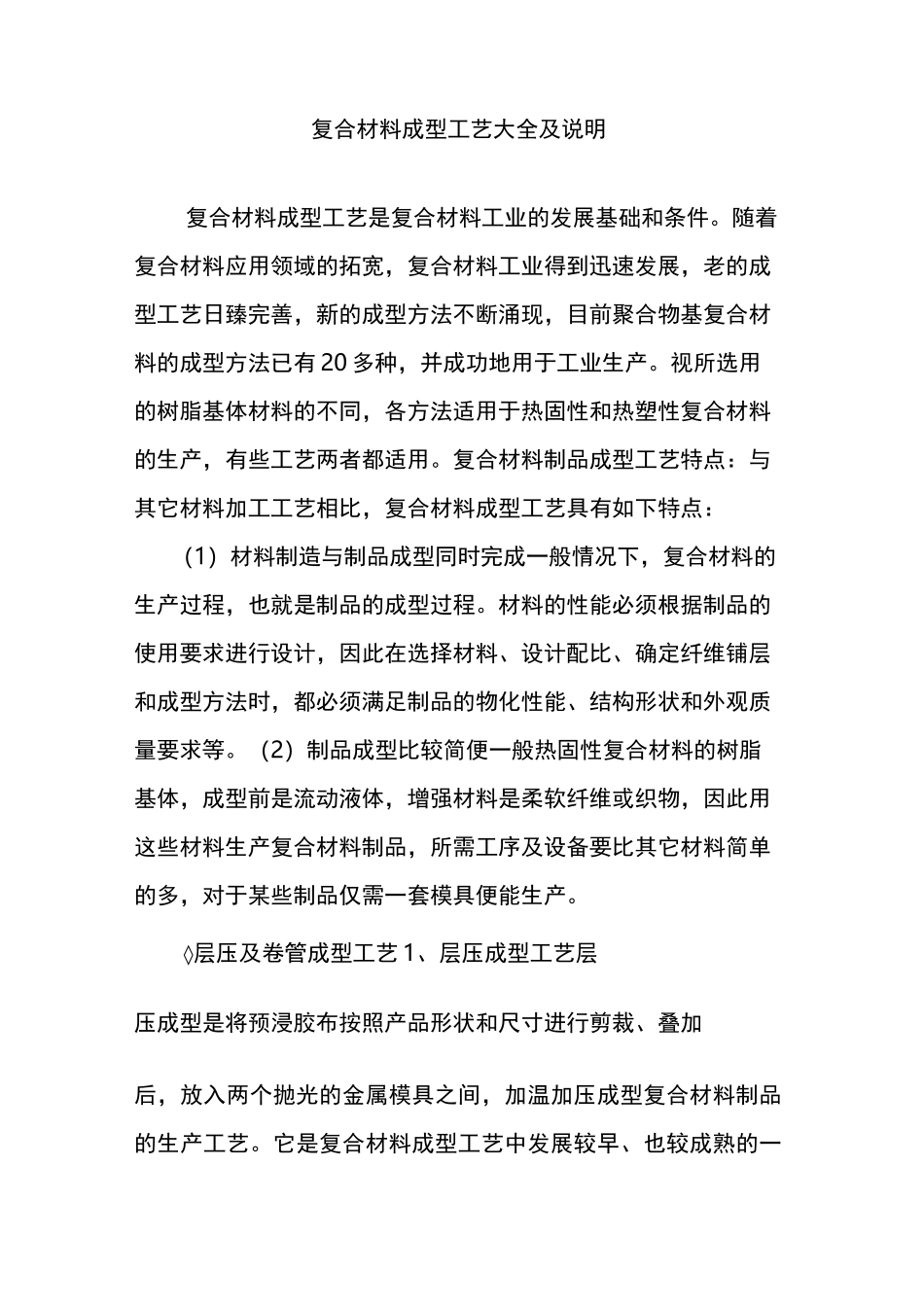

复合材料成型工艺大全及说明复合材料成型工艺是复合材料工业的发展基础和条件。随着复合材料应用领域的拓宽，复合材料工业得到迅速发展，老的成型工艺日臻完善，新的成型方法不断涌现，目前聚合物基复合材料的成型方法已有20多种，并成功地用于工业生产。视所选用的树脂基体材料的不同，各方法适用于热固性和热塑性复合材料的生产，有些工艺两者都适用。复合材料制品成型工艺特点：与其它材料加工工艺相比，复合材料成型工艺具有如下特点：（1）材料制造与制品成型同时完成一般情况下，复合材料的生产过程，也就是制品的成型过程。材料的性能必须根据制品的使用要求进行设计，因此在选择材料、设计配比、确定纤维铺层和成型方法时，都必须满足制品的物化性能、结构形状和外观质量要求等。（2）制品成型比较简便一般热固性复合材料的树脂基体，成型前是流动液体，增强材料是柔软纤维或织物，因此用这些材料生产复合材料制品，所需工序及设备要比其它材料简单的多，对于某些制品仅需一套模具便能生产。◊层压及卷管成型工艺1、层压成型工艺层压成型是将预浸胶布按照产品形状和尺寸进行剪裁、叠加后，放入两个抛光的金属模具之间，加温加压成型复合材料制品的生产工艺。它是复合材料成型工艺中发展较早、也较成熟的一种成型方法。该工艺主要用于生产电绝缘板和印刷电路板材。现在，印刷电路板材已广泛应用于各类收音机、电视机、电话机和移动电话机、电脑产品、各类控制电路等所有需要平面集成电路的产品中。层压工艺主要用于生产各种规格的复合材料板材，具有机械化、自动化程度高、产品质量稳定等特点，但一次性投资较大，适用于批量生产，并且只能生产板材，且规格受到设备的限制。层压工艺过程大致包括：预浸胶布制备、胶布裁剪叠合、热压、冷却、脱模、加工、后处理等工序。2、卷管成型工艺卷管成型工是用预浸胶布在卷管机上热卷成型的一种复合材料制品成型方法，其原理是借助卷管机上的热辊，将胶布软化，使胶布上的树脂熔融。在一定的张力作用下，辊筒在运转过程中，借助辊筒与芯模之间的摩擦力，将胶布连续卷到芯管上，直到要求的厚度，然后经冷辊冷却定型，从卷管机上取下，送入固化炉中固化。管材固化后，脱去芯模，即得复合材料卷管。卷管成型按其上布方法的不同而可分为手工上布法和连续机械法两种。其基本过程是：首先清理各辊筒，然后将热辊加热到设定温度，调整好胶布张力。在压辊不施加压力的情况下，将引头布先在涂有脱模剂的管芯模上缠上约1圈，然后放下压辊，将引头布贴在热辊上，同时将胶布拉上，盖贴在引头布的加热部分，与引头布相搭接。引头布的长度约为800〜1200mm,视管径而定，引头布与胶布的搭接长度一般为150-250mm。在卷制厚壁管材时，可在卷制正常运行后，将芯模的旋转速度适当加快，在接近设计壁厚时再减慢转速，至达到设计厚度时，切断胶布。然后在保持压辊压力的情况下，继续使芯模旋转1〜2圈。最后提升压辊，测量管坯外径，合格后，从卷管机上取出，送入固化炉中固化成型。3、预浸胶布制备工艺预浸胶布是生产复合材料层压板材、卷管和布带缠绕制品的半成品。（1）原材料预浸胶布生产所需的主要原材料有增强材料（如玻璃布、石棉布、合成纤维布、玻璃纤维毡、石棉毡、碳纤维、芳纶纤维、石棉纸、牛皮等）和合成树脂（如酚醛树脂、氨基树脂、环氧树脂、不饱和聚酯树脂、有机硅树脂等）。（2）预浸胶布的制备工艺预浸胶布的制备是使用经热处理或化学处理的玻璃布，经浸胶槽浸渍树脂胶液，通过刮胶装置和牵引装置控制胶布的树脂含量，在一定的温度下，经过一定时间的洪烤，使树脂由A阶转至B阶，从而得到所需的预浸胶布。通常将此过程称之为玻璃的浸胶。◊树脂传递模塑成型（RTM）树脂传递模塑成型简称RTM（ResinTransferMolding）。RTM起始于50年代，是手糊成型工艺改进的一种闭模成型技术，可以生产出两面光的制品。在国外属于这一工艺范畴的还有树脂注射工艺(ResinInjection)和压力注射工艺(PressureInfection)。RTM的基本原理是将玻璃纤维增强材料铺放到闭模的模腔内，用压力将树脂胶液注入模腔，浸透玻纤增强材料，然后固化，脱模成型制品。从上前的...
