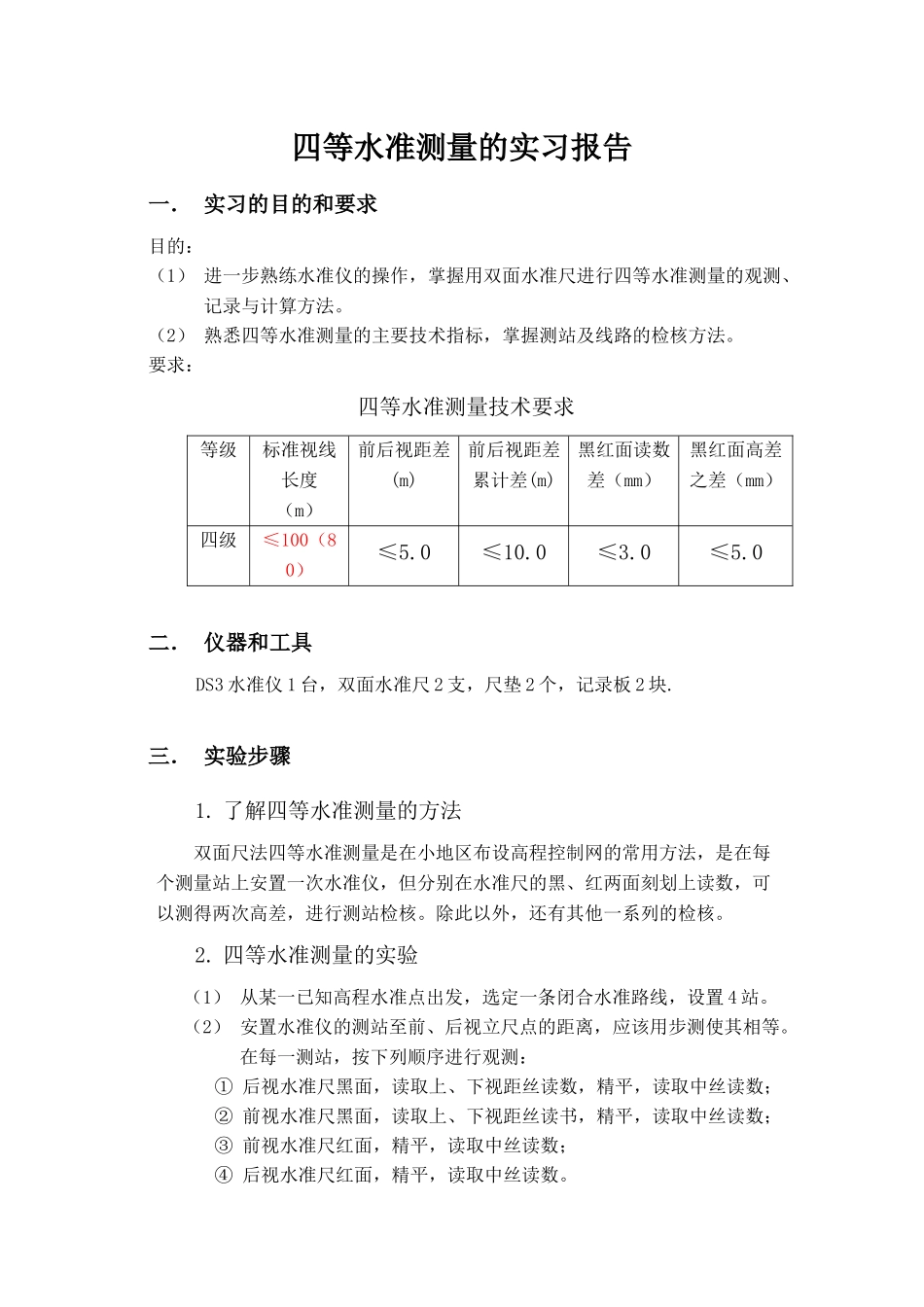

四等水准测量的实习报告一．实习的目的和要求目的：（1）进一步熟练水准仪的操作，掌握用双面水准尺进行四等水准测量的观测、记录与计算方法。（2）熟悉四等水准测量的主要技术指标，掌握测站及线路的检核方法。要求：四等水准测量技术要求等级标准视线长度（m）前后视距差(m)前后视距差累计差(m)黑红面读数差（mm）黑红面高差之差（mm）四级≤100（80）≤5.0≤10.0≤3.0≤5.0二．仪器和工具DS3水准仪1台，双面水准尺2支，尺垫2个，记录板2块.三．实验步骤1.了解四等水准测量的方法双面尺法四等水准测量是在小地区布设高程控制网的常用方法，是在每个测量站上安置一次水准仪，但分别在水准尺的黑、红两面刻划上读数，可以测得两次高差，进行测站检核。除此以外，还有其他一系列的检核。2.四等水准测量的实验（1）从某一已知高程水准点出发，选定一条闭合水准路线，设置4站。（2）安置水准仪的测站至前、后视立尺点的距离，应该用步测使其相等。在每一测站，按下列顺序进行观测：①后视水准尺黑面，读取上、下视距丝读数，精平，读取中丝读数；②前视水准尺黑面，读取上、下视距丝读书，精平，读取中丝读数；③前视水准尺红面，精平，读取中丝读数；④后视水准尺红面，精平，读取中丝读数。（3）记录着在“四等水准测量记录”表中按表头表明次序（1）～（8）记录各个读数，（9）～（10）为计算结果：后视距离：(9)=100×{(1)-(2)}前视距离：(10)=100×{(4)-(5)}前、后视距之差：(11)=(9)-(10)前、后视距离累积差（即Σ视距差）：(12)=上站(12)+本站(11)红黑面差：（13）=（6）+K-（7），（14）=（3）+K-（8），（K=4.687或4.787）黑面高差：(15)=(3)-(6)红面高差：(16)=(8)-(7)红黑面高差之差：(17)=(15)-(16)=(14)-(13)平均高差：（18）=1/2{（15）+（16）}每站读数结束（（1）～（8）），随即进行各项计算（（9）～（16）），并按技术指标进行检验，满足限差后方能搬站。（4）依次设站，用相同方法进行观测，直到线路终点，计算线路的高差闭合差。按四等水准测量的规定，线路高差闭合差的容许值为±20√Lmm,L为线路总长（单位：km）.四．实习注意事项（1）四等水准测量比工程水准测量有更严格的技术规定，要求达到更高的精度，其关键在于：前后视距相等（在限差以内）；从后视转为前视（或相反）望远镜不能重新调焦；水准尺应完全竖直，最好用附有圆水准器的水准尺。（2）每站观测结束，立即进行计算和进行规定的检核，若有超限，则应重测该站。全线路观测完毕，线路高差闭合差在容许范围以内，方可收测，结束实验。四等水准测量规定的高差闭合差为：fh允=±20√Lmm（式中，L为水准路线长度，以km为单位。）五．实习心得通过书本，我们知道了测量学是研究地球的形状和大小以及确定地面点位的科学。它的内容包括两部分，即测定和测设。测定是指使用测量仪器和工具，通过测量和计算，得到一系列测量数据或成果，将地球表面的地形缩绘成地形图，供经济建设、国防建设、规划设计及科学研究使用。测设（放样）是指用一定的测量方法和精度，把设计图纸上规划设计好的建（构）筑物的平面位置和高程标定在实地上，作为施工的依据。测量学按研究的范围和对象的不同，可分为大地测量学、普通测量学、摄影测量学与遥感学、海洋测量学、工程测量学及地图制图学等。测量技术是了解自然、改造自然的重要手段，也是国民经济建设中一项基础性、前期和超前期的工作，应用广泛。它能为城镇规划、市政工程、土地与房地产开发、农业、防灾、科研等方面提供各种比例尺的现状地图或专用图和测绘资料；同时按照规划设计部门的要求，进行道路规划定线和拨地测量，以及市政工程、工业与民用建筑工程等土木建筑工程的勘察测量，直接为建设工程项目的设计与施工服务。在工程施工过程和运营管理阶段，对高层、大型建（构）筑物的安全，并为建（构）筑物结构和地基基础的研究提供各种可靠的测量数据。所以测量工作将直接关系到工程的质量和预期效益的实现，是我国现代化建设不可缺少的一项重要工作。随着测绘科技的发展以及新技术的研究开发与应用，必将为各个行业及时提供更多更好的信息服务与准确的、适用的测...
