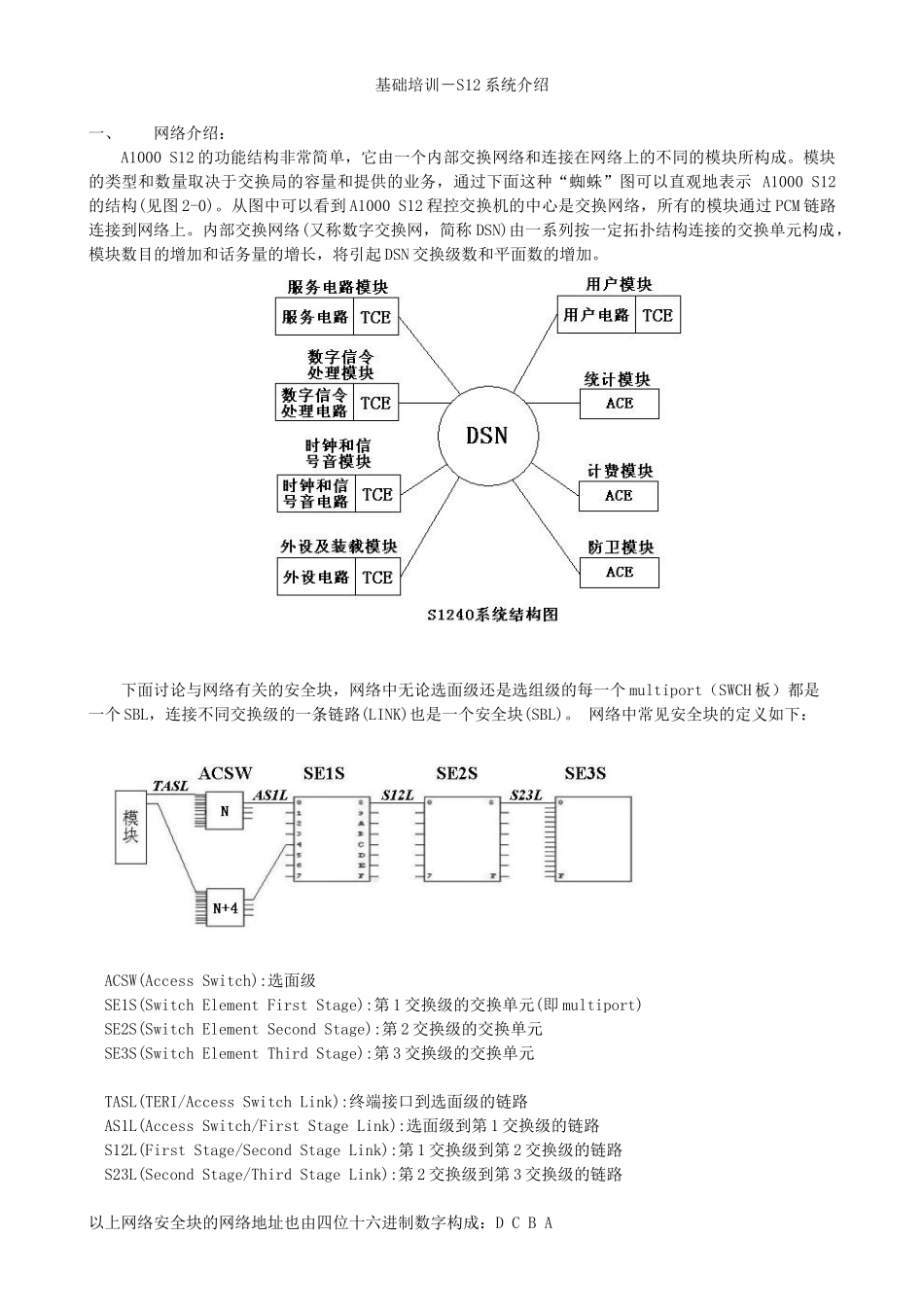

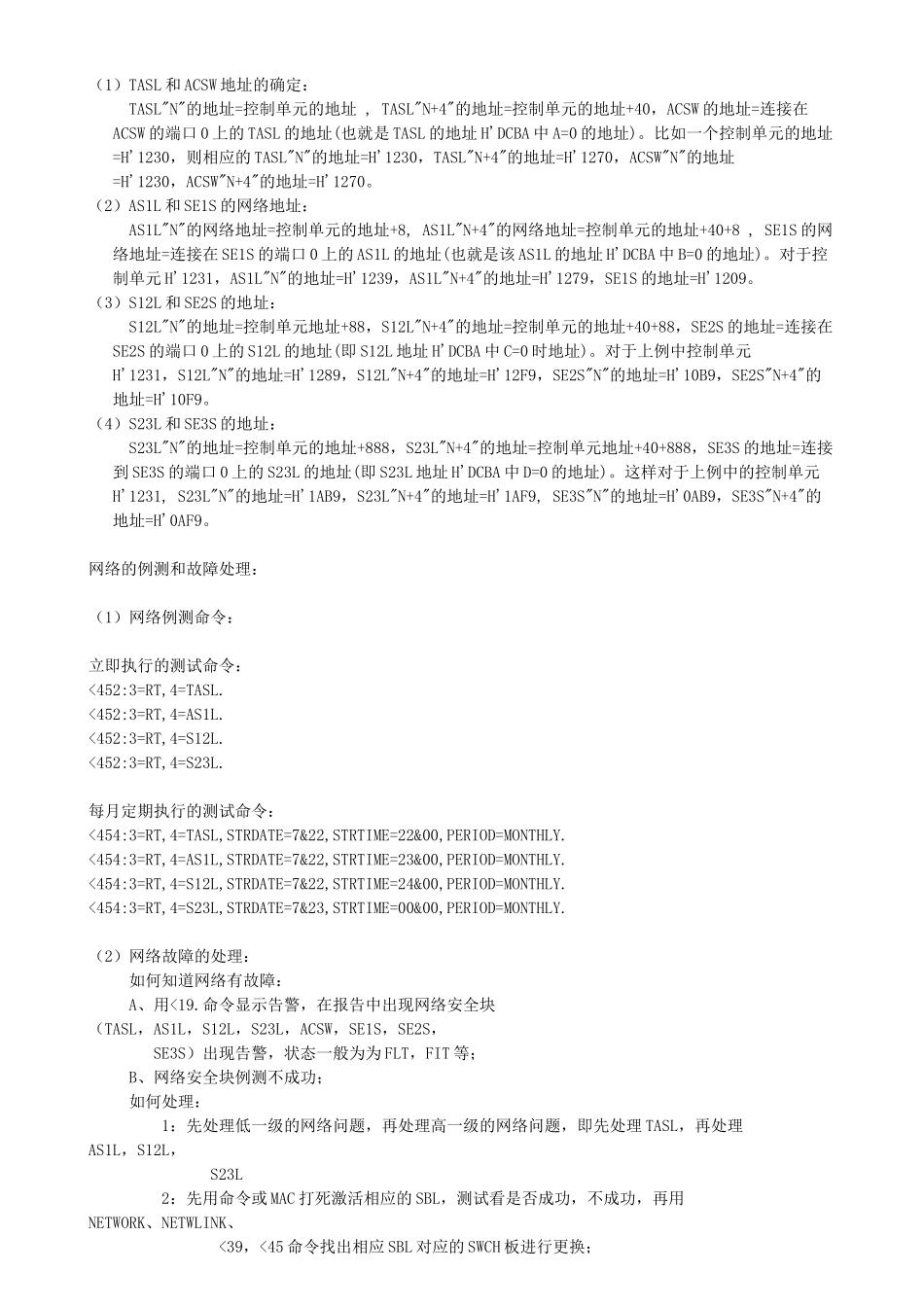

基础培训－S12系统介绍一、网络介绍：A1000S12的功能结构非常简单，它由一个内部交换网络和连接在网络上的不同的模块所构成。模块的类型和数量取决于交换局的容量和提供的业务，通过下面这种“蜘蛛”图可以直观地表示A1000S12的结构(见图2-0)。从图中可以看到A1000S12程控交换机的中心是交换网络，所有的模块通过PCM链路连接到网络上。内部交换网络(又称数字交换网，简称DSN)由一系列按一定拓扑结构连接的交换单元构成，模块数目的增加和话务量的增长，将引起DSN交换级数和平面数的增加。下面讨论与网络有关的安全块，网络中无论选面级还是选组级的每一个multiport（SWCH板）都是一个SBL，连接不同交换级的一条链路(LINK)也是一个安全块(SBL)。网络中常见安全块的定义如下：ACSW(AccessSwitch):选面级SE1S(SwitchElementFirstStage):第1交换级的交换单元(即multiport)SE2S(SwitchElementSecondStage):第2交换级的交换单元SE3S(SwitchElementThirdStage):第3交换级的交换单元TASL(TERI/AccessSwitchLink):终端接口到选面级的链路AS1L(AccessSwitch/FirstStageLink):选面级到第1交换级的链路S12L(FirstStage/SecondStageLink):第1交换级到第2交换级的链路S23L(SecondStage/ThirdStageLink):第2交换级到第3交换级的链路以上网络安全块的网络地址也由四位十六进制数字构成：DCBA（1）TASL和ACSW地址的确定：TASL"N"的地址=控制单元的地址,TASL"N+4"的地址=控制单元的地址+40，ACSW的地址=连接在ACSW的端口0上的TASL的地址(也就是TASL的地址H'DCBA中A=0的地址)。比如一个控制单元的地址=H'1230，则相应的TASL"N"的地址=H'1230，TASL"N+4"的地址=H'1270，ACSW"N"的地址=H'1230，ACSW"N+4"的地址=H'1270。（2）AS1L和SE1S的网络地址：AS1L"N"的网络地址=控制单元的地址+8,AS1L"N+4"的网络地址=控制单元的地址+40+8,SE1S的网络地址=连接在SE1S的端口0上的AS1L的地址(也就是该AS1L的地址H'DCBA中B=0的地址)。对于控制单元H'1231，AS1L"N"的地址=H'1239，AS1L"N+4"的地址=H'1279，SE1S的地址=H'1209。（3）S12L和SE2S的地址：S12L"N"的地址=控制单元地址+88，S12L"N+4"的地址=控制单元的地址+40+88，SE2S的地址=连接在SE2S的端口0上的S12L的地址(即S12L地址H'DCBA中C=0时地址)。对于上例中控制单元H'1231，S12L"N"的地址=H'1289，S12L"N+4"的地址=H'12F9，SE2S"N"的地址=H'10B9，SE2S"N+4"的地址=H'10F9。（4）S23L和SE3S的地址：S23L"N"的地址=控制单元的地址+888，S23L"N+4"的地址=控制单元地址+40+888，SE3S的地址=连接到SE3S的端口0上的S23L的地址(即S23L地址H'DCBA中D=0的地址)。这样对于上例中的控制单元H'1231,S23L"N"的地址=H'1AB9，S23L"N+4"的地址=H'1AF9,SE3S"N"的地址=H'0AB9，SE3S"N+4"的地址=H'0AF9。网络的例测和故障处理：（1）网络例测命令：立即执行的测试命令：<452:3=RT,4=TASL.<452:3=RT,4=AS1L.<452:3=RT,4=S12L.<452:3=RT,4=S23L.每月定期执行的测试命令：<454:3=RT,4=TASL,STRDATE=7&22,STRTIME=22&00,PERIOD=MONTHLY.<454:3=RT,4=AS1L,STRDATE=7&22,STRTIME=23&00,PERIOD=MONTHLY.<454:3=RT,4=S12L,STRDATE=7&22,STRTIME=24&00,PERIOD=MONTHLY.<454:3=RT,4=S23L,STRDATE=7&23,STRTIME=00&00,PERIOD=MONTHLY.（2）网络故障的处理：如何知道网络有故障：A、用<19.命令显示告警，在报告中出现网络安全块（TASL，AS1L，S12L，S23L，ACSW，SE1S，SE2S，SE3S）出现告警，状态一般为为FLT，FIT等；B、网络安全块例测不成功；如何处理：1：先处理低一级的网络问题，再处理高一级的网络问题，即先处理TASL，再处理AS1L，S12L，S23L2：先用命令或MAC打死激活相应的SBL，测试看是否成功，不成功，再用NETWORK、NETWLINK、<39，<45命令找出相应SBL对应的SWCH板进行更换；二、机架及相关硬件的介绍：J系列中,有较多类型机架，面对机架正面，在机架左下角（底座）附近，有一金属标签。上面标有条形码和机架的类型和固件号:一般有以下类型：*RAU_JF01_A121407523*RAU_JF02_A1214XXXXX*RAU_JA00_A121407487*RAU_JA01_A1214XXXXX*RAU_JA02_A1214XXXXX*RAU_JB00_A121407488*RAU_JH00_A...
