混凝土外加剂配方大全VIP免费

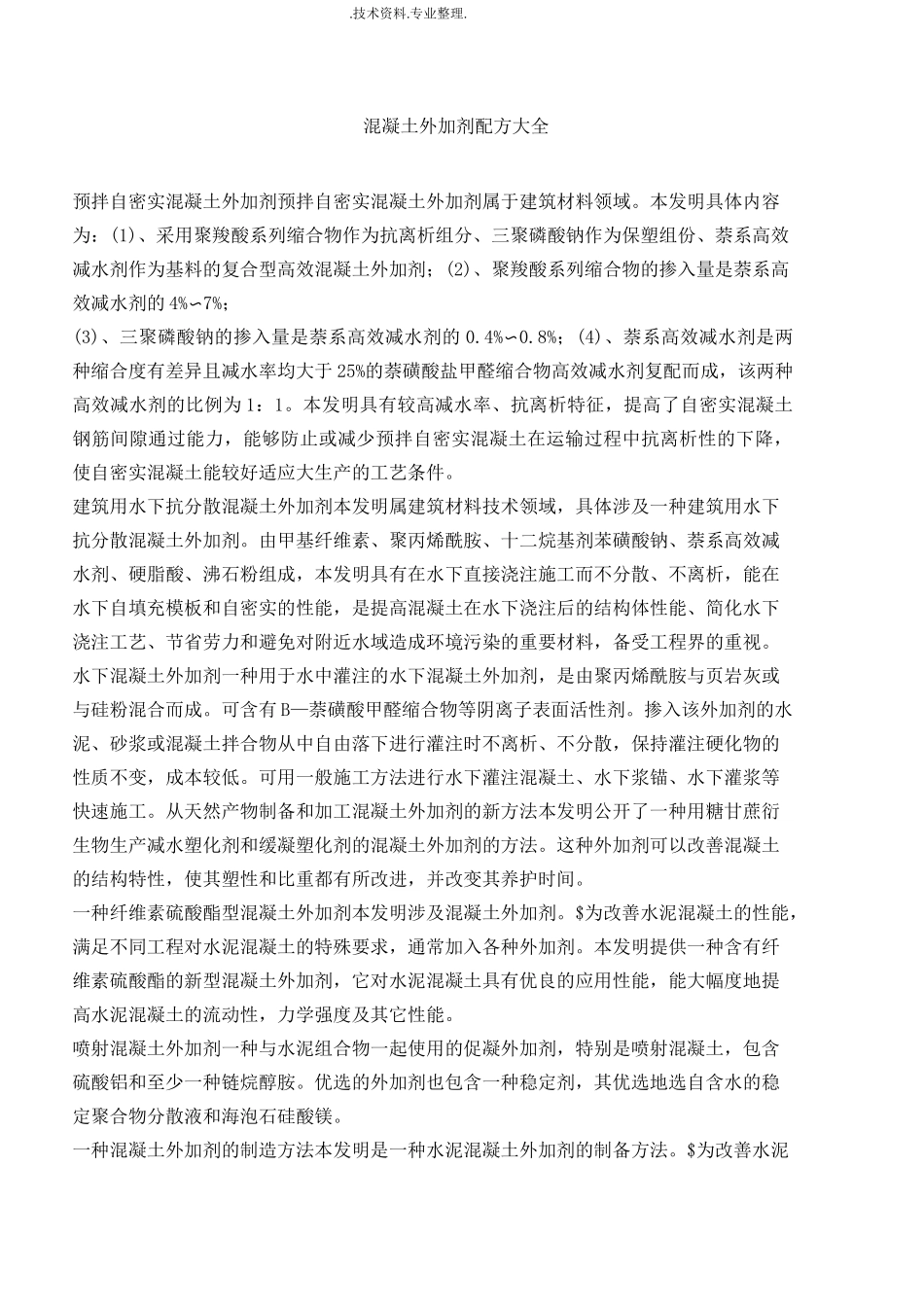

.技术资料.专业整理.混凝土外加剂配方大全预拌自密实混凝土外加剂预拌自密实混凝土外加剂属于建筑材料领域。本发明具体内容为：(1)、采用聚羧酸系列缩合物作为抗离析组分、三聚磷酸钠作为保塑组份、萘系高效减水剂作为基料的复合型高效混凝土外加剂；(2)、聚羧酸系列缩合物的掺入量是萘系高效减水剂的4%〜7%；(3)、三聚磷酸钠的掺入量是萘系高效减水剂的0.4%〜0.8%；(4)、萘系高效减水剂是两种缩合度有差异且减水率均大于25%的萘磺酸盐甲醛缩合物高效减水剂复配而成，该两种高效减水剂的比例为1：1。本发明具有较高减水率、抗离析特征，提高了自密实混凝土钢筋间隙通过能力，能够防止或减少预拌自密实混凝土在运输过程中抗离析性的下降，使自密实混凝土能较好适应大生产的工艺条件。建筑用水下抗分散混凝土外加剂本发明属建筑材料技术领域，具体涉及一种建筑用水下抗分散混凝土外加剂。由甲基纤维素、聚丙烯酰胺、十二烷基剂苯磺酸钠、萘系高效减水剂、硬脂酸、沸石粉组成，本发明具有在水下直接浇注施工而不分散、不离析，能在水下自填充模板和自密实的性能，是提高混凝土在水下浇注后的结构体性能、简化水下浇注工艺、节省劳力和避免对附近水域造成环境污染的重要材料，备受工程界的重视。水下混凝土外加剂一种用于水中灌注的水下混凝土外加剂，是由聚丙烯酰胺与页岩灰或与硅粉混合而成。可含有B—萘磺酸甲醛缩合物等阴离子表面活性剂。掺入该外加剂的水泥、砂浆或混凝土拌合物从中自由落下进行灌注时不离析、不分散，保持灌注硬化物的性质不变，成本较低。可用一般施工方法进行水下灌注混凝土、水下浆锚、水下灌浆等快速施工。从天然产物制备和加工混凝土外加剂的新方法本发明公开了一种用糖甘蔗衍生物生产减水塑化剂和缓凝塑化剂的混凝土外加剂的方法。这种外加剂可以改善混凝土的结构特性，使其塑性和比重都有所改进，并改变其养护时间。一种纤维素硫酸酯型混凝土外加剂本发明涉及混凝土外加剂。$为改善水泥混凝土的性能，满足不同工程对水泥混凝土的特殊要求，通常加入各种外加剂。本发明提供一种含有纤维素硫酸酯的新型混凝土外加剂，它对水泥混凝土具有优良的应用性能，能大幅度地提高水泥混凝土的流动性，力学强度及其它性能。喷射混凝土外加剂一种与水泥组合物一起使用的促凝外加剂，特别是喷射混凝土，包含硫酸铝和至少一种链烷醇胺。优选的外加剂也包含一种稳定剂，其优选地选自含水的稳定聚合物分散液和海泡石硅酸镁。一种混凝土外加剂的制造方法本发明是一种水泥混凝土外加剂的制备方法。$为改善水泥.技术资料.专业整理.和混凝土的性能，使之适应多种用途，前人研制出多种类型的水泥混凝土外加剂。然而由于化工原料来源的限制以及化工原料价格的上涨，近年以来国内外研究领域的科研人员开始把目标瞄向来源广泛、价格低廉的天然植物纤维素，并以其为原料研制出新的高性能混凝土聚合物型外加剂。本发明提供一种以甘蔗渣为原料，浓硫酸为反应剂，以有机溶剂为反应介质的外加剂的制备方法。该方法制备的外加剂以一定量掺入水泥或混凝土材料中时，可以使水泥净浆流动度达130〜180mm,水泥净浆强度提高40%左右，混凝土强度提高20〜30%左右。利用超细粉煤灰复合混凝土外加剂的制造方法本发明提供一种利用超细粉煤灰复合制作混凝土外加剂的方法，用超细磨将粉煤灰磨至比表面积大于1.0m?/g，用萘系减水剂、木钙、超细灰按1：0.2—0.5：8—25的比例制成混凝土泵送剂；用萘系减水剂、超细粉煤灰按1：8—25的比例配制高强混凝土专用外加剂；用氧化铝、MC、减水剂、超细粉煤灰按1：3—5：3—5：20—50配帛粉煤灰防水剂。磺甲基羟配聚化的木质素基的混凝土外加剂本发明提供了一种减少混凝土混合物含水量的外加剂。该外加剂包括磺甲基羟配聚化形式的木质素碱性溶液。也可用交联剂交联外加剂中的磺甲基羟配聚化的木质素。该外加剂还包括消泡剂。本发明也提供了一种包括本发明外加剂的新型水泥组合物。一种水泥混凝土道路修补用水泥混凝土外加剂本发明涉及一种水泥混凝土道路修补用水泥混凝土外加剂，其主要组份和重量百分比为：工业废渣70〜80%，膨润土10〜15%，硅粉8〜15%。按该组份...
