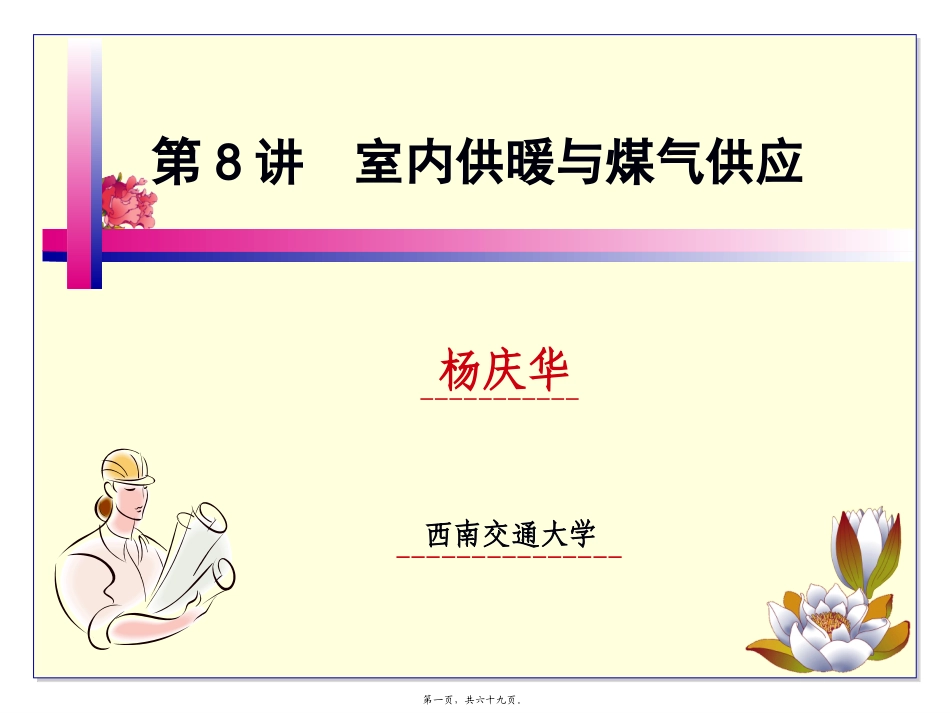

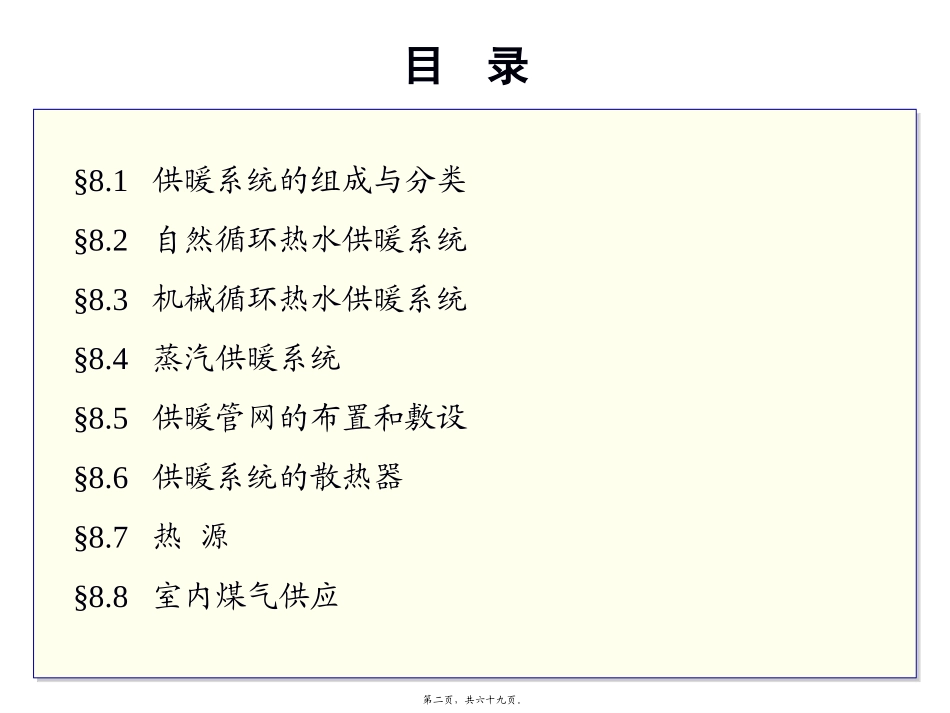

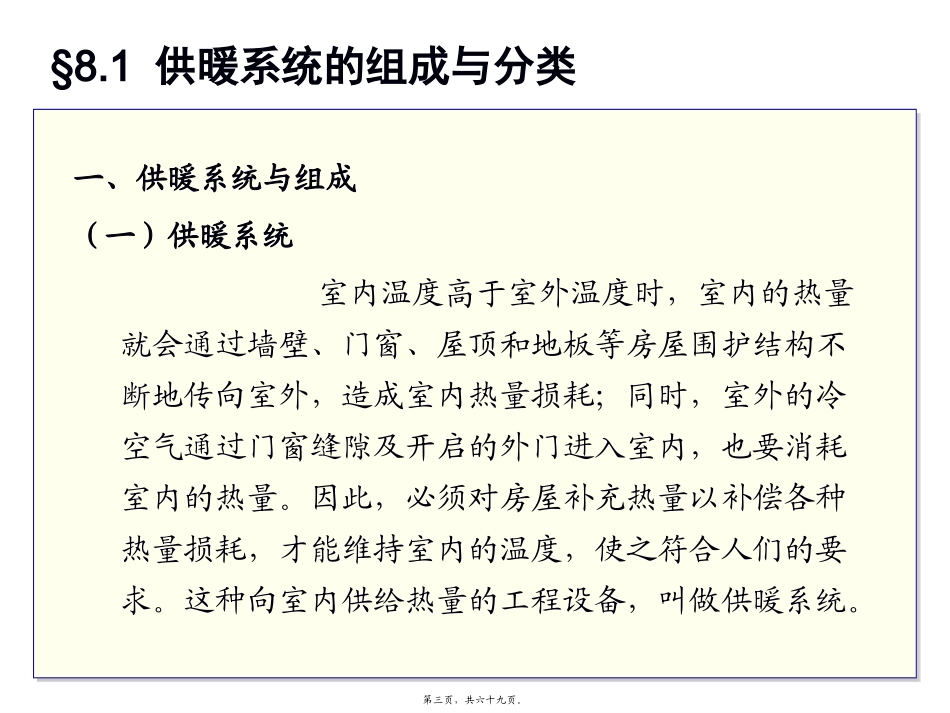

第8讲室内供暖与煤气供应杨庆华西南交通大学--------------------------第一页，共六十九页。目录§8.1供暖系统的组成与分类§8.2自然循环热水供暖系统§8.3机械循环热水供暖系统§8.4蒸汽供暖系统§8.5供暖管网的布置和敷设§8.6供暖系统的散热器§8.7热源§8.8室内煤气供应第二页，共六十九页。§8.1供暖系统的组成与分类一、供暖系统与组成（一）供暖系统室内温度高于室外温度时，室内的热量就会通过墙壁、门窗、屋顶和地板等房屋围护结构不断地传向室外，造成室内热量损耗；同时，室外的冷空气通过门窗缝隙及开启的外门进入室内，也要消耗室内的热量。因此，必须对房屋补充热量以补偿各种热量损耗，才能维持室内的温度，使之符合人们的要求。这种向室内供给热量的工程设备，叫做供暖系统。第三页，共六十九页。§8.1供暖系统的组成与分类（二）供暖系统的组成供暖系统主要由热源、输热管道及散热设备三部分组成。1.热源是使燃料产生热能，并将热媒（将热量从热源携带到散热设备去的物质，如水、蒸汽等）加热到一定温度，如锅炉、加热器等。2.输热管道是热源和散热设备之间的管道。热媒通过它将热量从热源输送到散热设备。它又分室外输热管道和室内供暖系统。3.散热设备是将热量散入室内的设备，如散热器（暖气片）、辐射板等。第四页，共六十九页。§8.1供暖系统的组成与分类二、供暖系统的分类（一）按供暖系统的作用范围分1.局部供暖系统2.集中供暖系统3.区域供暖系统第五页，共六十九页。§8.1供暖系统的组成与分类集中供暖系统示意图第六页，共六十九页。§8.1供暖系统的组成与分类（二）按照供暖的热媒分1.烟气供暖系统2.热水供暖系统3.蒸汽供暖系统4.热风供暖系统第七页，共六十九页。§8.2自然循环热水供暖系统一、热水供暖系统的分类1.按热水供暖循环动力分：自然循环系统和机械循环系统。2.按有无立管分：垂直式系统和水平式系统。3.重直式系统按供、回水干管所处位置分：上供下回式、下供下回式、中供下回式和下供上回式。4.按散热器供、回水方式不同分：单管系统和双管系统。第八页，共六十九页。§8.2自然循环热水供暖系统二、自然循环热水供暖系统（一）自然循环热水供暖的工作原理自然循环热水供暖的优点第九页，共六十九页。自然循环热水供暖系统工作原理图第十页，共六十九页。自然循环中双管系统的循环压力第十一页，共六十九页。§8.2自然循环热水供暖系统（二）自然循环热水供暖系统的主要型式1、双管上供下回式系统2、单管顺流式系统第十二页，共六十九页。§8.2自然循环热水供暖系统自然循环供暖系统第十三页，共六十九页。§8.3机械循环热水供暖系统机械循环热水供暖系统与自然循环热水供暖系统的主要差别是：（1）在系统中设置有循环水泵，靠水泵的机械能，使水在系统中强制循环；（2）由于水泵所产生的作用压力很大，因而供暖范围可以扩大，它不仅可用于单幢建筑物中，也可以用于多幢建筑，甚至可发展为区域热水供暖系统。机械循环热水供暖系统主要有：垂直式系统和水平式系统两大类。第十四页，共六十九页。§8.3机械循环热水供暖系统一、垂直式系统垂直式系统，按供、回水干管布置位置的不同，有下列几种型式：（1）上供下回式热水供暖系统；（2）下供下回式热水供暖系统；（3）中供式热水供暖系统；（4）下供上回式（倒流式）热水供暖系统；（5）异程式系统与同程式系统。第十五页，共六十九页。机械循环双管上供下回式热水采暖系统第十六页，共六十九页。§8.3机械循环热水供暖系统机械循环双管下供下回式热水采暖系统第十七页，共六十九页。§8.3机械循环热水供暖系统机械循环中供式热水采暖系统第十八页，共六十九页。§8.3机械循环热水供暖系统机械循环下供上回热水采暖系统第十九页，共六十九页。§8.3机械循环热水供暖系统同程式热水采暖系统第二十页，共六十九页。§8.3机械循环热水供暖系统二、水平式系统水平式系统按供水管与散热器的连接方式同样可分为1、顺流式2、跨越式第二十一页，共六十九页。§8.3机械循环热水供暖系统单管水平串联式图第二十二页，共六十九页。§8.3机械循环热水供暖系统单管水平跨越式第二十三页，共六十九页...
