高大模板支撑体系支架拆除方案VIP免费

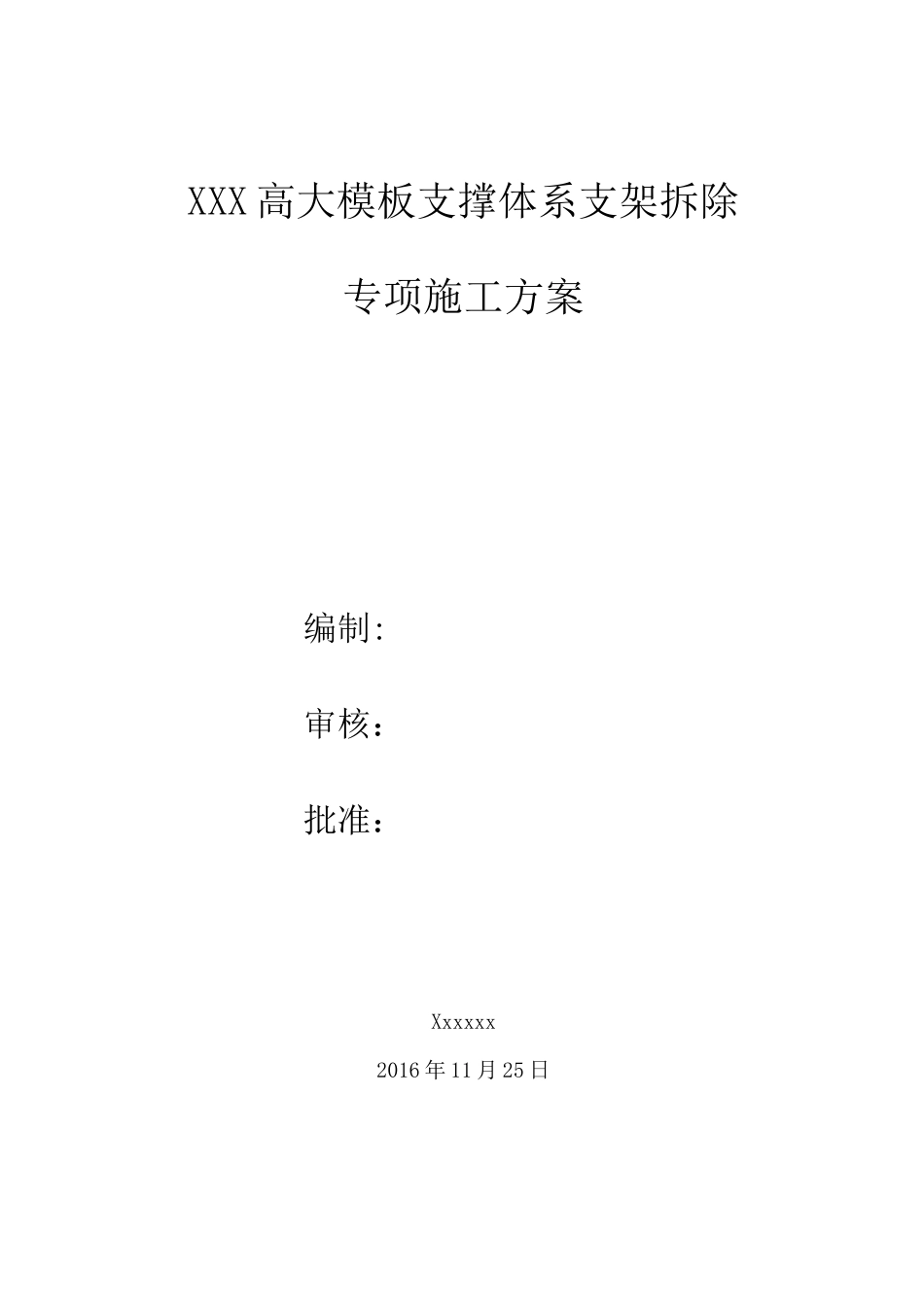

高大模板支撑体系支架拆除方案_第1页
1/10

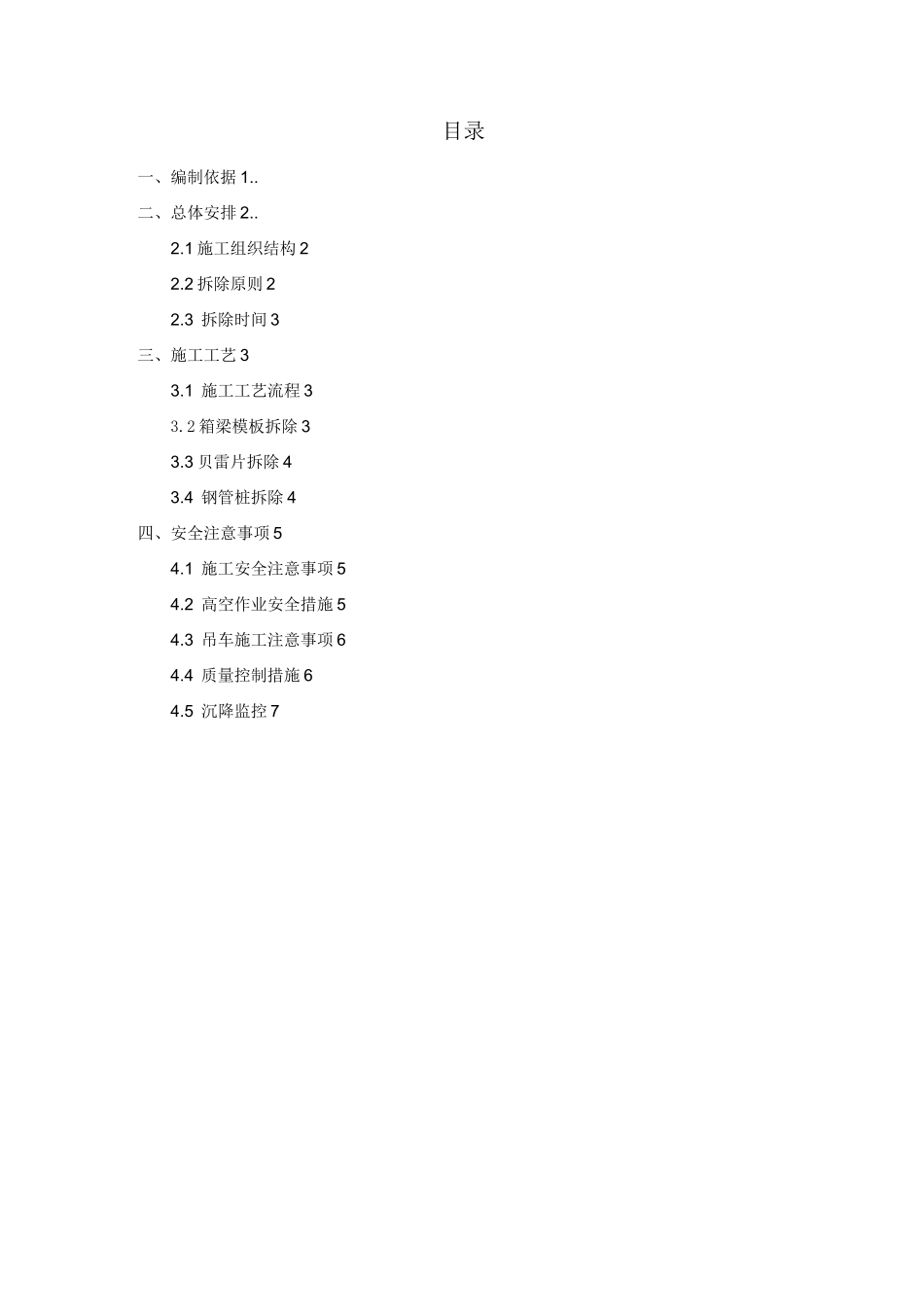

高大模板支撑体系支架拆除方案_第2页
2/10
高大模板支撑体系支架拆除方案_第3页
3/10
XXX高大模板支撑体系支架拆除专项施工方案编制:审核:批准:Xxxxxx2016年11月25日目录一、编制依据1..二、总体安排2..2.1施工组织结构22.2拆除原则22.3拆除时间3三、施工工艺33.1施工工艺流程33.2箱梁模板拆除33.3贝雷片拆除43.4钢管桩拆除4四、安全注意事项54.1施工安全注意事项54.2高空作业安全措施54.3吊车施工注意事项64.4质量控制措施64.5沉降监控7XXXXXXXXXXX支架拆除专项施工方案3一、编制依据XXX本工程支架体系选用扣件式钢管支架;①36U型可调顶托;贝雷架采用3.0mX1.5m;钢管柱采用①630mmX10mm;横向分配梁别采用I22a工字钢和双拼I40a工字钢。其编制依据如下:1、工程承包合同,有关设计资料,图纸施工招标补遗等各项指标。2、设计图纸。3、本工程现场踏勘、地勘获得的资料。4、相应的程序文件。5、安全施工管理条例6、国家现行有关标准、规范、规程、图集及地方有关标准、规定、图集和政策文件,具体如下:①国家主要法律、法规及规范性文件XXXXXXXXXXX支架拆除专项施工方案2序号名称编号1混凝土结构工程施工质量验收规范GB50204-20152城市桥梁工程施工与质量验收规范CJJ2-20083建筑施工安全检查标准JGJ59-20114施工现场临时用电安全技术规程JGJ46-20055公路桥涵施工技术规范JTG/TF50-20117、现场和周边环境的实地情况。XXXXXXXXXXX支架拆除专项施工方案3二、总体安排2.1施工组织结构为保证高支模安全顺利的进行,项目经理部成立以项目经理为首的施工组织机构图,具体如下:施工组织机构图2.2拆除原则①模板拆除应在结构同条件养护的试块达到规范要求设计强度后,方准拆模。②拆模应按顺序拆除,先拆侧模,后拆底模;按先支后拆,后支先拆进行,由于本桥是拱梁组合结构,拆除时应对称进行,由高向低。并及时清理材料,材料归堆整齐。③模板拆除必须经项目技术负责人同意,并报监理批准,拆除时填写拆模申请,经批准后方可拆除。2.3拆除时间当顶板同条件试件抗压强度达到设计强度75%以上,箱梁与外界温差不大于15°C时,可以进行箱梁外侧模板及内模的拆除;待混凝土强度达到标准强度的8XXXXXXXXXXX支架拆除专项施工方案45%后,方可张拉预应力,张拉封锚完毕后,混凝土强度达到100%后,可进行支架的拆除。模板除部分侧模为定制钢模班,其余均为竹胶板。三、施工工艺3.1施工工艺流程拆除具体流程如下:箱梁外侧模拆除f箱梁内模拆除f梁体钢绞线张拉f松拆底支架及底部模板f拆贝雷片梁及支架f清理现场3.2箱梁模板拆除在混凝土强度达到标准强度的75%后,方可进行箱梁外侧模的拆除,在松开横向拉杆和底托后,整体外侧模靠自重脱落。在拆除过程中避免硬敲猛砸,拖拽过程中需保证模板完全脱离梁体,确保梁体的整体外观质量不受破坏。箱梁内模从两端向中间拆除,先将内模支撑拆除,然后将内模竹胶板逐块撬开,拆除内模,拆除完毕后,内模板由顶板预留人洞送出。底部模板在张拉完成后(压浆混凝土强度达到要求)拆除,将顶托调下,方木根据现场实际情况直接栓绳续下,然后将模竹胶板逐块撬开,逐段拆除。最终拆除小钢管支架。拆除要求及注意事项:①内模拆除前将支承拆除;②内模拆除顺序要从两端向中间拆除;③箱梁内模拆除时,若箱内温度超过38C°时,需设通风设备(鼓风机、风扇等),适当降低箱内的气温;④外侧模拆除要分段从一端拆除。最先拆除主拱两侧边腹板支架,遵循先松后拆的原则,即先依次松顶托再逐排按顺序拆除。具体拆除顺序见下示意图:3.3贝雷片拆除在贝雷梁拆除前先进行122分配梁的拆除,通过吊车配合拆除,在横桥向一侧,将122分配梁用手拉葫芦抽出梁体,再由吊车吊放至指定位置。贝雷片梁的拆除前先将中部销扣拆除,再逐段随着拆除进度松开角钢连接件,XXXXXXXXXXX支架拆除专项施工方案5翼缘板下的贝雷片可直接由吊车吊放,底板下的贝雷片需将贝雷片打倒后用手拉葫芦吊横向拉至吊车能够直接吊放的位置,由吊车将其放置在指定位置。贝雷片梁拆除后进行横向双拼140工字钢拆除。将工字钢用手拉葫芦将工字钢拉出梁体范围,吊车配合将工字钢吊出。具体见下图:拉出贝雷片拆除拆除要求及注意事项:①贝雷片拆除时,横向连接要逐片松开,严禁大面积松开贝雷片梁横向...
