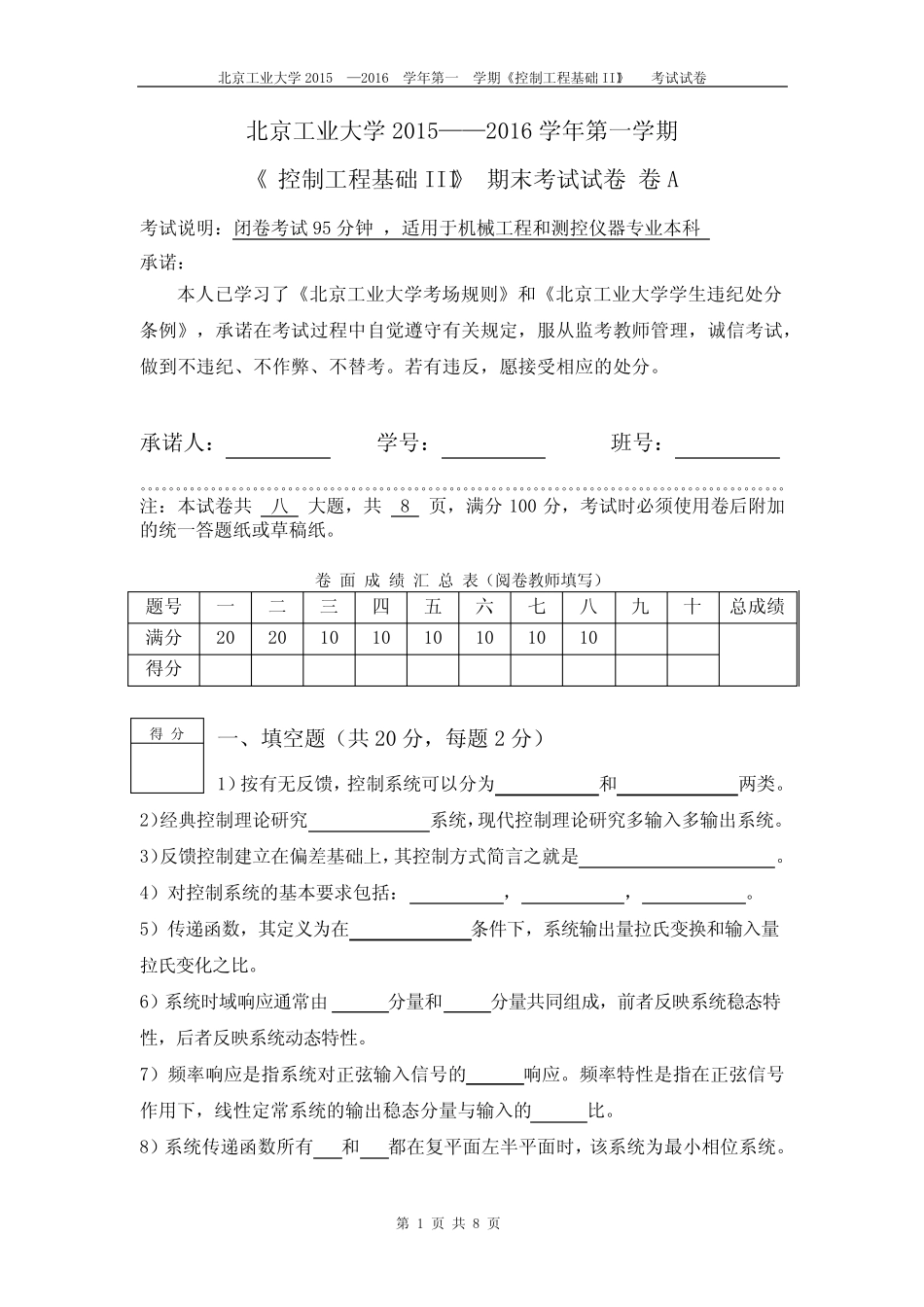

北京工业大学2015—2016学年第一学期《控制工程基础III》考试试卷第1页共8页北京工业大学2015——2016学年第一学期《控制工程基础III》期末考试试卷卷A考试说明：闭卷考试95分钟，适用于机械工程和测控仪器专业本科承诺：本人已学习了《北京工业大学考场规则》和《北京工业大学学生违纪处分条例》，承诺在考试过程中自觉遵守有关规定，服从监考教师管理，诚信考试，做到不违纪、不作弊、不替考。若有违反，愿接受相应的处分。承诺人：学号：班号：。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。注：本试卷共八大题，共8页，满分100分，考试时必须使用卷后附加的统一答题纸或草稿纸。卷面成绩汇总表（阅卷教师填写）题号一二三四五六七八九十总成绩满分2020101010101010得分一、填空题（共20分，每题2分）1）按有无反馈，控制系统可以分为和两类。2）经典控制理论研究系统，现代控制理论研究多输入多输出系统。3）反馈控制建立在偏差基础上，其控制方式简言之就是。4）对控制系统的基本要求包括：，，。5）传递函数，其定义为在条件下，系统输出量拉氏变换和输入量拉氏变化之比。6）系统时域响应通常由分量和分量共同组成，前者反映系统稳态特性，后者反映系统动态特性。7）频率响应是指系统对正弦输入信号的响应。频率特性是指在正弦信号作用下，线性定常系统的输出稳态分量与输入的比。8）系统传递函数所有和都在复平面左半平面时，该系统为最小相位系统。得分北京工业大学2015—2016学年第一学期《控制工程基础III》考试试卷第2页共8页9）输入信号引起的系统稳态误差（偏差）的大小取决于系统的输入信号、开环传递函数环节个数和开环。10）频域稳定性判据（奈奎斯特稳定性判据）是根据幅相频率特性图或对数频率特性曲线判断系统闭环后的稳定性。二、选择题（共20分，每题5分）（1）某单位反馈系统的开环传递函数为11)(ssG，求在输入信号r(t)=sin2t作用时，系统的稳态输出为(a)c(t)=0.354sin(2t+450)(b)c(t)=0.354sin(2t-450)(c)c(t)=0.354sin(t-450)(d)c(t)=1.354sin(2t-450)（2）已知系统开环传递函数为)1)(1()(212sTsTsKsG（K,T1,T2>0），其极坐标图为（3）已知四个开环为最小相位系统的开环奈氏图如下图所示，其中系统闭环后处于临界稳定的系统为(a)(b)(c)(d)（4）二阶系统时域瞬态响应指标中只由系统阻尼比决定的指标为(a)最大超调量MP(b)调整时间ts(c)上升时间tr(d)峰值时间tp得分ImRe(b)ImRe(c)ImRe(d)ImRe(a)ωω北京工业大学2015—2016学年第一学期《控制工程基础III》考试试卷第3页共8页三、已知系统的单位阶跃响应为：)0(2.12.01)(1060teetctt求：系统的闭环传递函数Φ（s）和最大超调量σ%。（10分）四、求下图所示系统的传递函数C(s)/R(s)。（10分）得分得分G1H1H2G3G2G4C++--R北京工业大学2015—2016学年第一学期《控制工程基础III》考试试卷第4页共8页五、求下图所示力学模型的传递函数，图中，xi(t)为输入位移，xo(t)为输出位移，k1和k2为弹性刚度，D1和D2为粘性阻尼系数（10分）六、最小相位系统对数幅频渐近特性如图所示，试确定系统的传递函数（10分）得分得分L(ω)(dB)ω20110-20dB/dec2．5-20dB/dec0．10dB/decxi(t)x0(t)k1k2D1D2北京工业大学2015—2016学年第一学期《控制工程基础III》考试试卷第5页共8页七、单位反馈控制系统的开环传递函数为)5(4)(sssG，确定系统位置误差系数、速度误差系数和当输入r(t)=2t时系统的稳态误差（10分）八、单位反馈控制系统的开环传函为)110)(1()(sssKsG，采用劳斯稳定性判据确定系统闭环后稳定时的增益K的取值范围。（10分）得分得分北京工业大学2015—2016学年第一学期《控制工程基础III》考试试卷第6页共8页答题纸姓名：学号：北京工业大学2015—2016学年第一学期《控制工程基础III》考试试卷第7页共8页草稿纸姓名：学号：北京工业大学2015—2016学年第一学期《控制工程基础III》考试试卷第8页共8页
