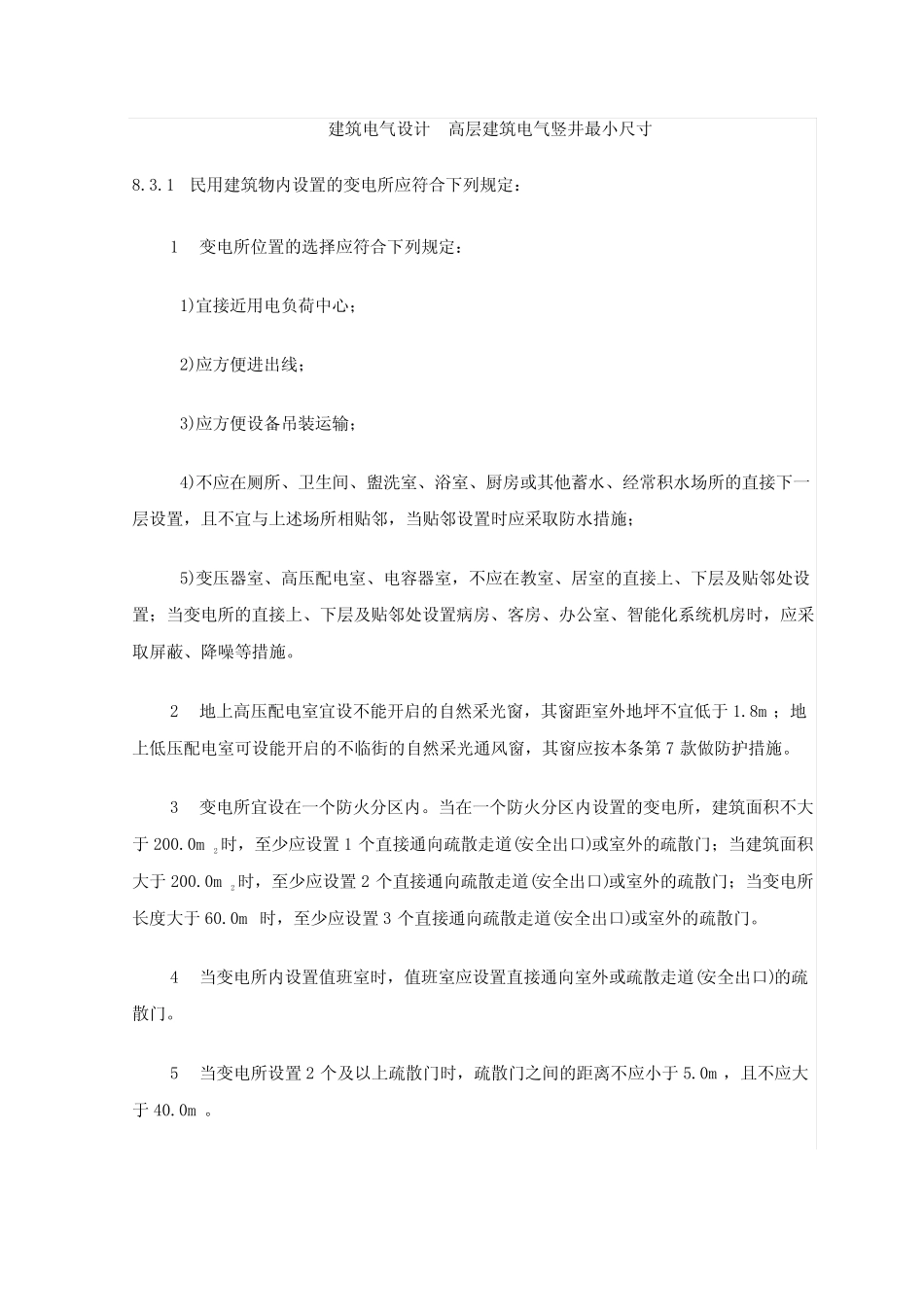

建筑电气设计高层建筑电气竖井最小尺寸8.3.1民用建筑物内设置的变电所应符合下列规定：1变电所位置的选择应符合下列规定：1)宜接近用电负荷中心；2)应方便进出线；3)应方便设备吊装运输；4)不应在厕所、卫生间、盥洗室、浴室、厨房或其他蓄水、经常积水场所的直接下一层设置，且不宜与上述场所相贴邻，当贴邻设置时应采取防水措施；5)变压器室、高压配电室、电容器室，不应在教室、居室的直接上、下层及贴邻处设置；当变电所的直接上、下层及贴邻处设置病房、客房、办公室、智能化系统机房时，应采取屏蔽、降噪等措施。2地上高压配电室宜设不能开启的自然采光窗，其窗距室外地坪不宜低于1.8m；地上低压配电室可设能开启的不临街的自然采光通风窗，其窗应按本条第7款做防护措施。3变电所宜设在一个防火分区内。当在一个防火分区内设置的变电所，建筑面积不大于200.0m2时，至少应设置1个直接通向疏散走道(安全出口)或室外的疏散门；当建筑面积大于200.0m2时，至少应设置2个直接通向疏散走道(安全出口)或室外的疏散门；当变电所长度大于60.0m时，至少应设置3个直接通向疏散走道(安全出口)或室外的疏散门。4当变电所内设置值班室时，值班室应设置直接通向室外或疏散走道(安全出口)的疏散门。5当变电所设置2个及以上疏散门时，疏散门之间的距离不应小于5.0m，且不应大于40.0m。6变压器室、配电室、电容器室的出入口门应向外开启。同一个防火分区内的变电所，其内部相通的门应为不燃材料制作的双向弹簧门。当变压器室、配电室、电容器室长度大于7.0m时，至少应设2个出入口门。7变压器室、配电室、电容器室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。8变电所地面或门槛宜高出所在楼层楼地面不小于0.1m。如果设在地下层，其地面或门槛宜高出所在楼层楼地面不小于0.15m。变电所的电缆夹层、电缆沟和电缆室应采取防水、排水措施。8.3.2变电所防火门的级别应符合下列规定：1变电所直接通向疏散走道(安全出口)的疏散门，以及变电所直接通向非变电所区域的门，应为甲级防火门；2变电所直接通向室外的疏散门，应为不低于丙级的防火门。8.3.3柴油发电机房应符合下列规定：1柴油发电机房的设置应符合本标准第8.3.1条的规定。2柴油发电机房宜设有发电机间、控制及配电室、储油间、备件贮藏间等，设计时可根据具体情况对上述房间进行合并或增减。3当发电机间、控制及配电室长度大于7.0m时，至少应设2个出入口门。其中一个门及通道的大小应满足运输机组的需要，否则应预留运输条件。4发电机间的门应向外开启。发电机间与控制及配电室之间的门和观察窗应采取防火措施，门应开向发电机间。5柴油发电机房宜靠近变电所设置，当贴邻变电所设置时，应采用防火墙隔开。6当柴油发电机房设在地下时，宜贴邻建筑外围护墙体或顶板布置，机房的送、排风管(井)道和排烟管(井)道应直通室外。室外排烟管(井)的口部下缘距地面高度不宜小于2.0m。7柴油发电机房墙面或管(井)的送风口宜正对发电机进风端。8建筑物内设或外设储油设施设置应符合现行国家标准《建筑设计防火规范》GB50016的规定。9高压柴油发电机房可与低压柴油发电机房分别设置。8.3.4智能化系统机房应符合下列规定：1机房地面或门槛宜高出本层楼地面不小于0.1m。2机房宜铺设架空地板、网络地板或地面线槽，宜采用防静电、防尘材料，机房净高不宜小于2.5m。3机房可单独设置，也可合用设置。当消防控制室与其他控制室合用时，消防设备在室内应占有独立的区域，且相互间不会产生干扰；当安防监控中心与其他控制室合用时，风险等级应得到主管安防部门的确认。4消防控制室、安防监控中心的设置应符合有关国家现行消防、安防标准的规定。消防控制室、安防监控中心宜设在建筑物的首层或地下一层。8.3.5电气竖井的设置应符合下列规定：1电气竖井的面积、位置和数量应根据建筑物规模、使用性质、供电半径和防火分区等因素确定，每层设置的检修门应开向公共走道。电气竖井不宜与卫生间等潮湿场所相贴邻。2250.0m及以上的超高层建筑应设2个及以上强电竖井，宜设2个及以上弱电竖井。3电气竖井井壁、楼板及封堵材料的耐火极限应根据建筑本体...
