余热锅炉施工方案VIP免费

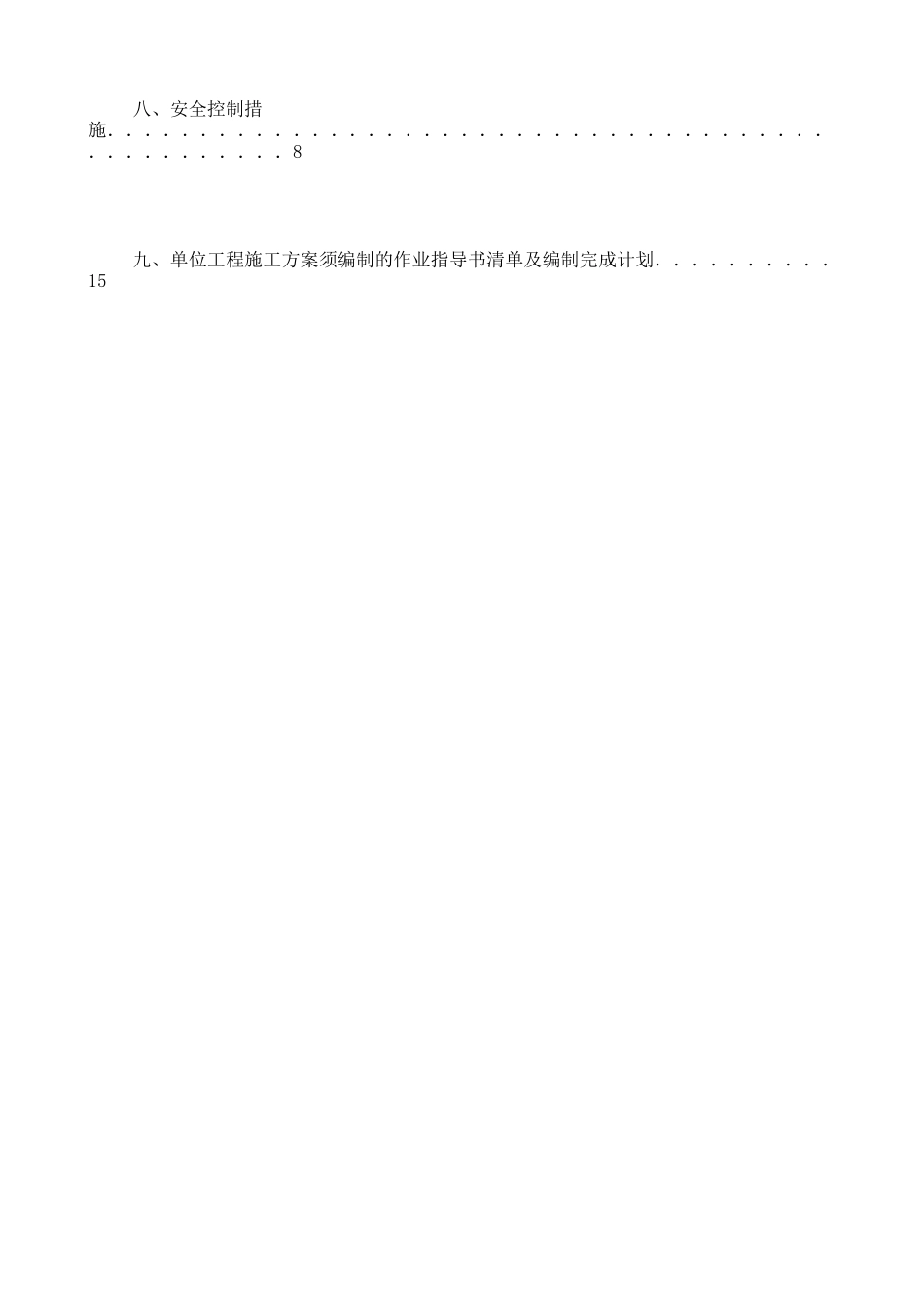

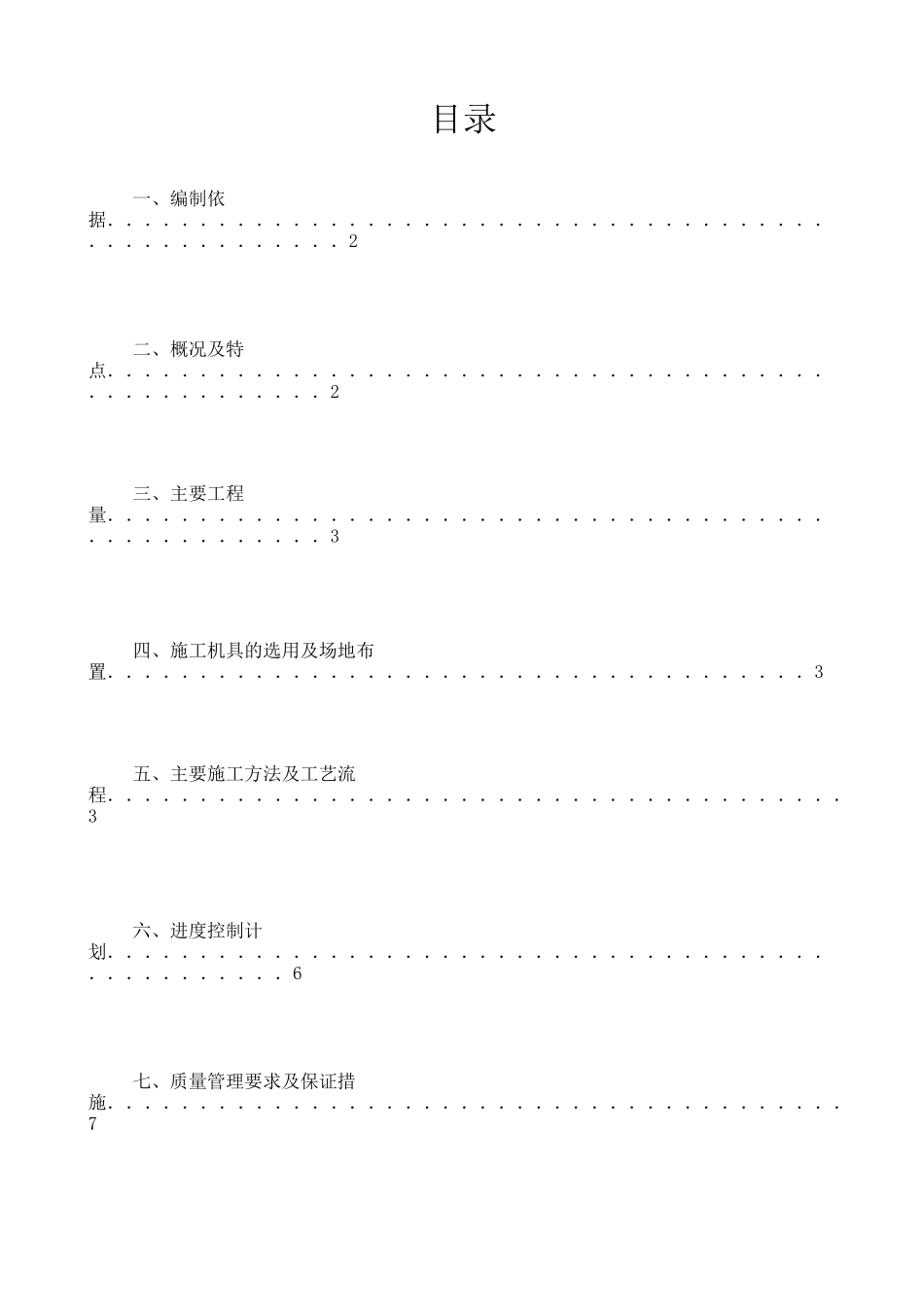

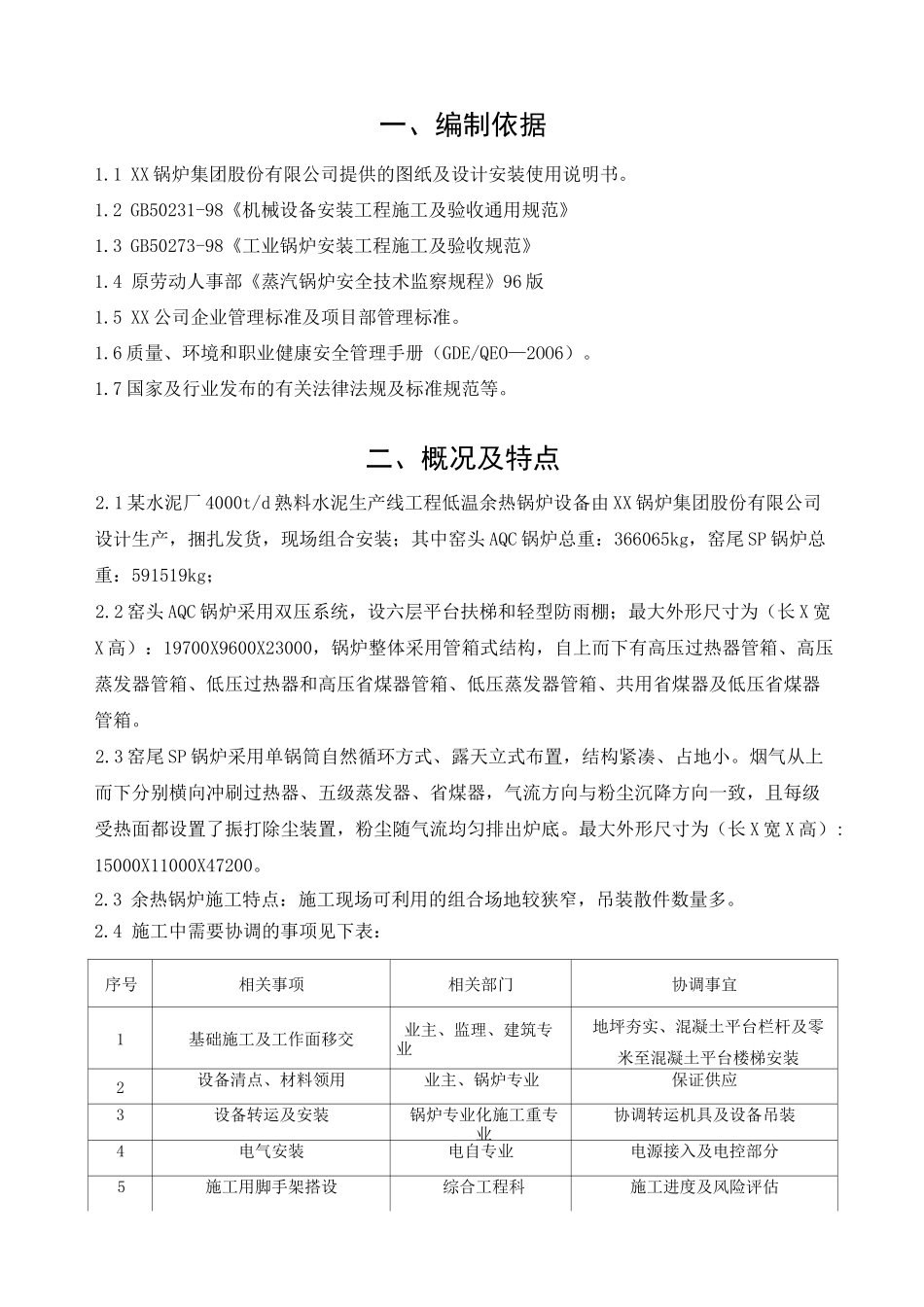

目录一、编制依据．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2二、概况及特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2三、主要工程量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3四、施工机具的选用及场地布置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3五、主要施工方法及工艺流程．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3六、进度控制计划．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6七、质量管理要求及保证措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7八、安全控制措施．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．8九、单位工程施工方案须编制的作业指导书清单及编制完成计划．．．．．．．．．．15一、编制依据1.1XX锅炉集团股份有限公司提供的图纸及设计安装使用说明书。1.2GB50231-98《机械设备安装工程施工及验收通用规范》1.3GB50273-98《工业锅炉安装工程施工及验收规范》1.4原劳动人事部《蒸汽锅炉安全技术监察规程》96版1.5XX公司企业管理标准及项目部管理标准。1.6质量、环境和职业健康安全管理手册（GDE/QEO—2OO6）。1.7国家及行业发布的有关法律法规及标准规范等。二、概况及特点2.1某水泥厂4000t/d熟料水泥生产线工程低温余热锅炉设备由XX锅炉集团股份有限公司设计生产，捆扎发货，现场组合安装；其中窑头AQC锅炉总重：366065kg，窑尾SP锅炉总重：591519kg；2.2窑头AQC锅炉采用双压系统，设六层平台扶梯和轻型防雨棚；最大外形尺寸为（长X宽X高）：19700X9600X23000，锅炉整体采用管箱式结构，自上而下有高压过热器管箱、高压蒸发器管箱、低压过热器和高压省煤器管箱、低压蒸发器管箱、共用省煤器及低压省煤器管箱。2.3窑尾SP锅炉采用单锅筒自然循环方式、露天立式布置，结构紧凑、占地小。烟气从上而下分别横向冲刷过热器、五级蒸发器、省煤器，气流方向与粉尘沉降方向一致，且每级受热面都设置了振打除尘装置，粉尘随气流均匀排出炉底。最大外形尺寸为（长X宽X高）:15000X11000X47200。2.3余热锅炉施工特点：施工现场可利用的组合场地较狭窄，吊装散件数量多。2.4施工中需要协调的事项见下表：序号相关事项相关部门协调事宜1基础施工及工作面移交业主、监理、建筑专业地坪夯实、混凝土平台栏杆及零米至混凝土平台楼梯安装2设备清点、材料领用业主、锅炉专业保证供应3设备转运及安装锅炉专业化施工重专业协调转运机具及设备吊装4电气安装电自专业电源接入及电控部分5施工用脚手架搭设综合工程科施工进度及风险评估6区域管理安全科及相关专业安全文明施工三、主要工程量3.1主要安装设备3.1.1窑头AQC余热锅炉安装主要设备包括：钢架、平台扶梯、受热面管箱、锅筒、下降管、汽水引出、引入管、密封装置、进出口烟道、炉墙、外护板、及机侧配管、阀门、仪衣方习士表等安装。3.1.2窑尾SP余热锅炉安装主要设备包括：钢架、平台扶梯、省煤器、蒸发器、过热器、受热面振打结构、锅筒、下降管、汽水引出、引入管、密封装置、进出口烟道、炉墙、外护板、及机侧配管、阀门、仪表等安装。四、施工机具的选用及场地布置4.1施工需要主要机具：序号名称规格单位数量用途180t履带吊台1组合吊装236B塔机台1组合吊装3161汽车吊台1设备装卸450t汽车吊台1设备装卸、组合吊装51001汽车吊台1组合吊装61501汽车吊台1组合吊装7空气压缩机台1管道通球检查4.2施工场地布置4.2.1窑头AQC锅炉：由于场地狭窄，钢结构在篦冷机混凝土平台上组合吊装；利用窑头袋收尘器组合平台组合桁架及小型设备。4.2.2窑尾SP锅炉：根据实际情况，临时搭设组合平台，具体位置待定。五、主要施工方法及工艺流程1窑头AQC余热锅炉施工流程2窑尾SP锅炉...
