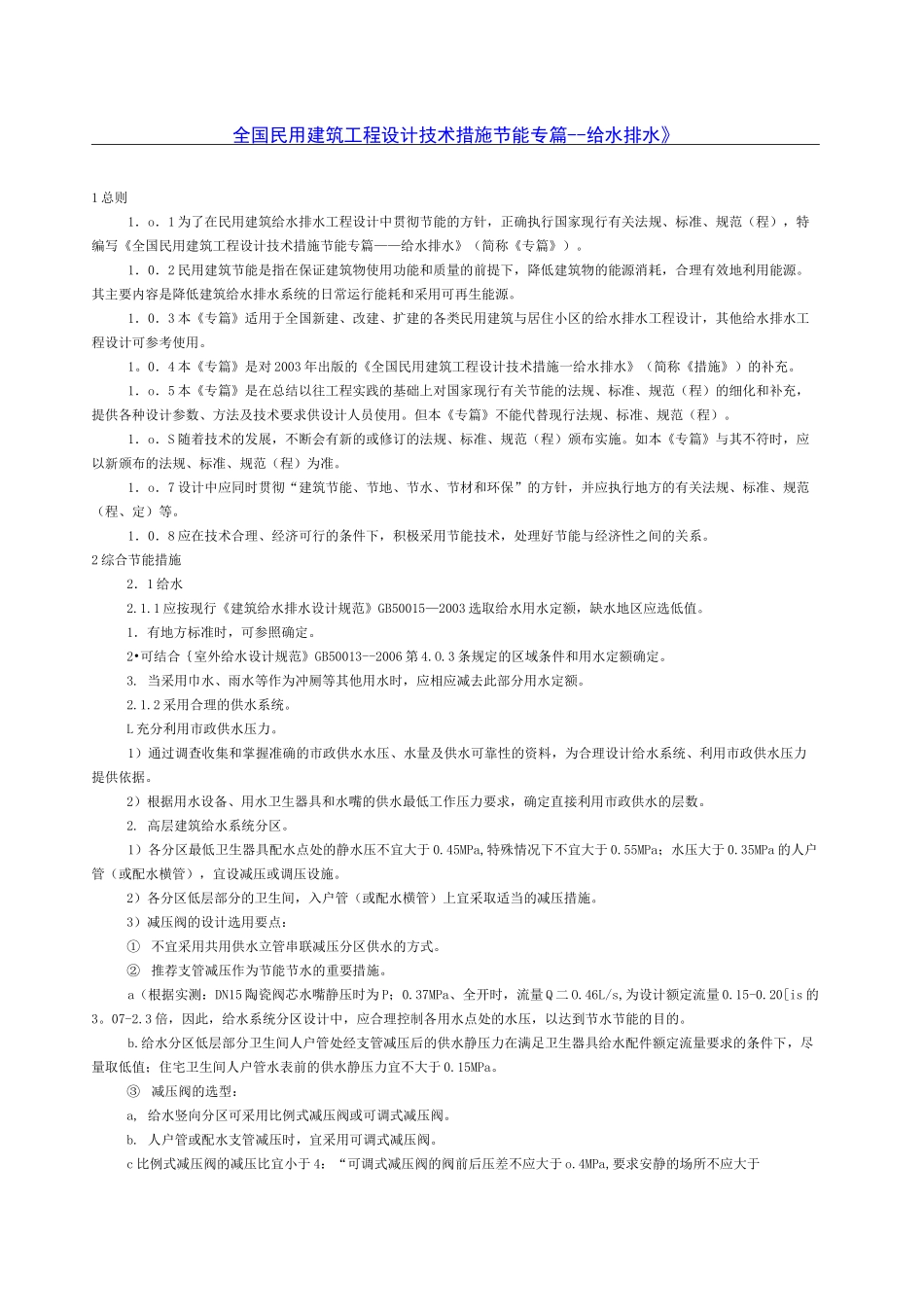

全国民用建筑工程设计技术措施节能专篇--给水排水》1总则1．o．1为了在民用建筑给水排水工程设计中贯彻节能的方针，正确执行国家现行有关法规、标准、规范（程），特编写《全国民用建筑工程设计技术措施节能专篇——给水排水》（简称《专篇》）。1．0．2民用建筑节能是指在保证建筑物使用功能和质量的前提下，降低建筑物的能源消耗，合理有效地利用能源。其主要内容是降低建筑给水排水系统的日常运行能耗和采用可再生能源。1．0．3本《专篇》适用于全国新建、改建、扩建的各类民用建筑与居住小区的给水排水工程设计，其他给水排水工程设计可参考使用。1。0．4本《专篇》是对2003年出版的《全国民用建筑工程设计技术措施一给水排水》（简称《措施》）的补充。1．o．5本《专篇》是在总结以往工程实践的基础上对国家现行有关节能的法规、标准、规范（程）的细化和补充，提供各种设计参数、方法及技术要求供设计人员使用。但本《专篇》不能代替现行法规、标准、规范（程）。1．o．S随着技术的发展，不断会有新的或修订的法规、标准、规范（程）颁布实施。如本《专篇》与其不符时，应以新颁布的法规、标准、规范（程）为准。1．o．7设计中应同时贯彻“建筑节能、节地、节水、节材和环保”的方针，并应执行地方的有关法规、标准、规范（程、定）等。1．0．8应在技术合理、经济可行的条件下，积极采用节能技术，处理好节能与经济性之间的关系。2综合节能措施2．1给水2.1.1应按现行《建筑给水排水设计规范》GB50015—2003选取给水用水定额，缺水地区应选低值。1．有地方标准时，可参照确定。2•可结合｛室外给水设计规范》GB50013--2006第4.O.3条规定的区域条件和用水定额确定。3.当采用巾水、雨水等作为冲厕等其他用水时，应相应减去此部分用水定额。2.1.2采用合理的供水系统。L充分利用市政供水压力。1）通过调查收集和掌握准确的市政供水水压、水量及供水可靠性的资料，为合理设计给水系统、利用市政供水压力提供依据。2）根据用水设备、用水卫生器具和水嘴的供水最低工作压力要求，确定直接利用市政供水的层数。2.高层建筑给水系统分区。1）各分区最低卫生器具配水点处的静水压不宜大于0.45MPa,特殊情况下不宜大于0.55MPa；水压大于0.35MPa的人户管（或配水横管），宜设减压或调压设施。2）各分区低层部分的卫生间，入户管（或配水横管）上宜采取适当的减压措施。3）减压阀的设计选用要点：①不宜采用共用供水立管串联减压分区供水的方式。②推荐支管减压作为节能节水的重要措施。a（根据实测：DN15陶瓷阀芯水嘴静压时为P；0.37MPa、全开时，流量Q二O.46L/s,为设计额定流量0.15-0.20[is的3。07-2.3倍，因此，给水系统分区设计中，应合理控制各用水点处的水压，以达到节水节能的目的。b.给水分区低层部分卫生间人户管处经支管减压后的供水静压力在满足卫生器具给水配件额定流量要求的条件下，尽量取低值；住宅卫生间人户管水表前的供水静压力宜不大于0.15MPa。③减压阀的选型：a,给水竖向分区可采用比例式减压阀或可调式减压阀。b.人户管或配水支管减压时，宜采用可调式减压阀。c比例式减压阀的减压比宜小于4：“可调式减压阀的阀前后压差不应大于o.4MPa,要求安静的场所不应大于0.3MPa。d,用于支管减压的减压阀，宜选用阀前阀后压差要求小的可调式减压阀。④减压阀的设置：a.给水分区用减压阀应两组并联设置，不设旁通管；减压阀前应设控制阀、过滤器、压力表，阀后应设压力表、控制阀。b.人户管上的分户支管减压阀宜设在控制阀门之后、水表之前，阀后宜设压力表。c减压阀的设置部位应便于维修。d.减压阀的其他设置、安装等要求还应符合《建筑给水排水设计规范》佃50015—凹03有关条款的要求。3•居住小区的供水系统。1）当居住小区采用小区集中供水系统时，宜根据小区的规模、建筑物布置等情况集中或相对集中布置供水泵站。2）供水泵站宜在供水范围内居中或靠近用水量大的用户布置，应避免室外供水管线过长，造成水泵扬程增大，离水泵近的建筑供水压力大，压力波动大等耗能、耗材、噪声大、使用效果差等弊病。3）当居住小区内设有集中热水供应系统时，其站室布置的具体要求按2.2.3条第3...
