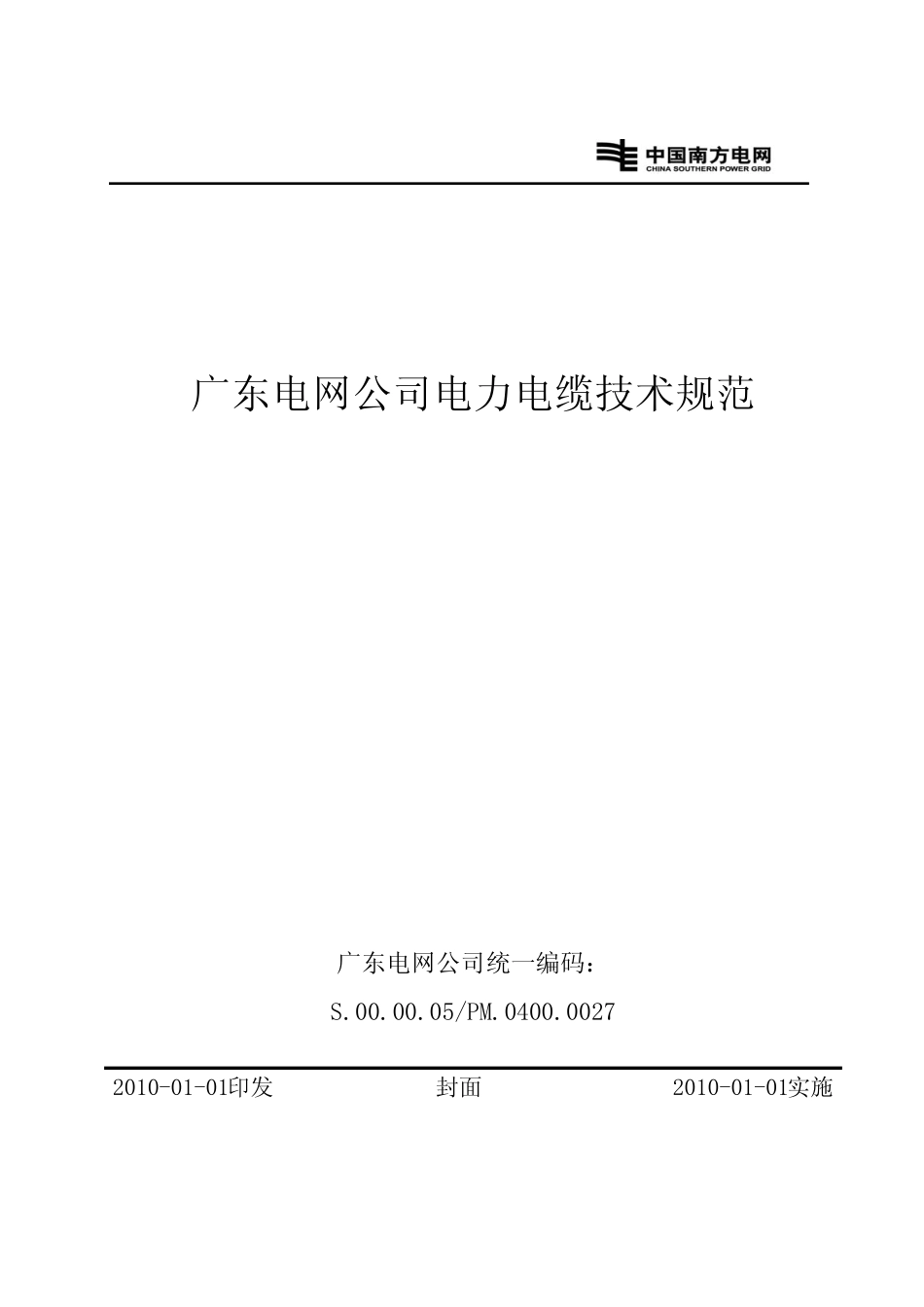

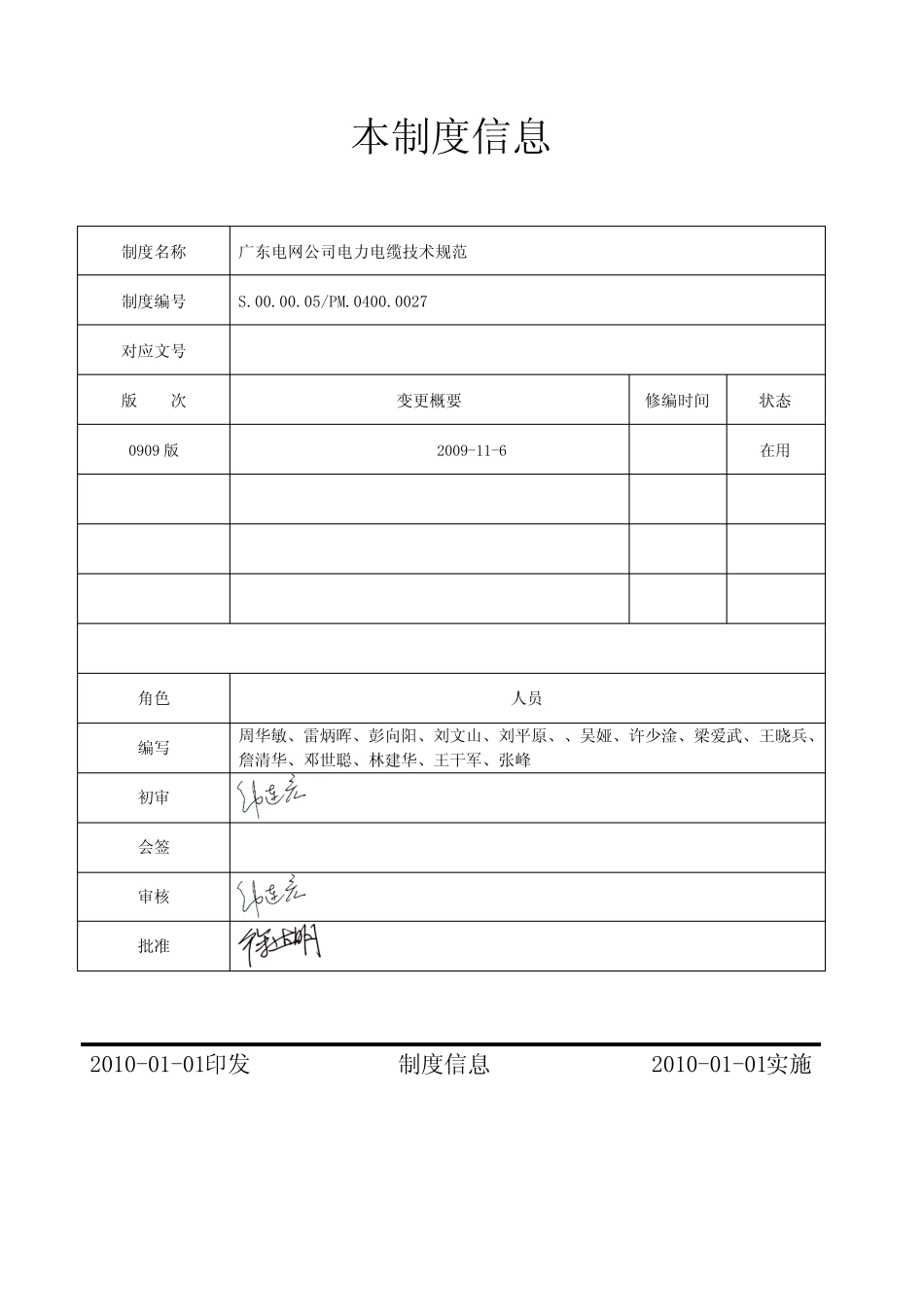

广东电网公司电力电缆技术规范广东电网公司统一编码：S.00.00.05/PM.0400.00272010-01-01印发封面2010-01-01实施本制度信息制度名称广东电网公司电力电缆技术规范制度编号S.00.00.05/PM.0400.0027对应文号版次变更概要修编时间状态0909版2009-11-6在用角色人员编写周华敏、雷炳晖、彭向阳、刘文山、刘平原、、吴娅、许少淦、梁爱武、王晓兵、詹清华、邓世聪、林建华、王干军、张峰初审会签审核批准2010-01-01印发制度信息2010-01-01实施I目次前言.................................................................................II1范围..............................................................................12规范性引用文件....................................................................13110kV和220kV电缆技术要求........................................................3410kV电缆技术要求.................................................................65110kV和220kV电缆试验............................................................9610kV电缆试验....................................................................107包装、运输和储存.................................................................12S.00.00.05/Q101-0002-0909-6292广东电网公司电力电缆技术规范II前言为规范广东电网公司交流额定电压10kV、110kV和220kV交联聚乙烯绝缘电力电缆的设计、结构、性能、生产、试验、包装、运输等相关技术标准和要求，指导广东电网公司系统10kV、110kV和220kV交联聚乙烯绝缘电力电缆建设、改造和运行管理工作，依据国家和行业的有关标准和规程，特制定本规范。本规范由广东电网公司生产技术部提出、归口管理和负责解释。本规范起草单位：广东电网公司电力科学研究院。S.00.00.05/PM.0400.0027广东电网公司电力电缆技术规范共1页第1页广东电网公司电力电缆技术规范1范围1.1本技术规范书适用于广东电网公司交流额定电压10kV、110kV和220kV交联聚乙烯绝缘电力电缆（以下简称XLPE电缆）。它提出了XLPE电缆的设计、结构、性能、生产、试验、包装、运输等方面的技术要求。1.2凡本技术规范书中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，按相应标准的条文进行设备设计、制造、试验和安装。对国家有关安全、环保等强制性标准，必须满足其要求。1.3110kV和220kV电缆应采用立塔式交联方式（VCV）生产，并经过运行证明安全可靠、性能良好、用户满意的产品。1.4挂网运行的交联聚乙烯绝缘电力电缆，应取得权威机构出具的型式试验报告，并有不低于该电压等级、截面不小于该电缆的电缆预鉴定试验报告。XLPE电缆的型式试验报告和预鉴定试验报告应满足最新版本标准的要求。1.5本设备技术条件书与相关的国家标准或IEC标准一起使用，凡标明参数数值的，作为特别强调。2规范性引用文件下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。IEC60287-2006电缆载流量计算IEC60332-2004电缆在火焰条件下的燃烧试验IEC62067-2001额定电压150kV（Um＝170kV）以上至500kV（Um＝550kV）挤包绝缘的电力电缆及附件试验方法和要求IEC60502-2:1997额定电压1～30kV挤包绝缘电力电缆及其附件第二部分：额定电压6～30kV电缆GB/T311.1-1997高压输变电设备的绝缘配合GB/T311.2-2002绝缘配合第2部分:高压输变电设备的绝缘配合使用导则S.00.00.05/PM.0400.0027广东电网公司电力电缆技术规范共2页第2页GB/T2951-1997电缆绝缘和护套材料通用试验方法GB/T2951.38-1986电线电缆白蚁试验方法GB/T2952.1～2-1989电缆外护层GB/T3048.4-1994电线电缆电性能试验方法导体直流电阻试验GB/T3048.8-1994电线电缆电性能试验方法交流电压试验GB/T3048.11-1994电线电缆电性能试验方法介质损失角正切试验GB/T3048.12-1994电线电缆电性能试验方法局部放电试验GB/T3048.13-1992电线电缆冲击电压试验方法GB/T3048.14-1992电线电缆直流电压试验方法GB/T3953-1983电工圆铜线GB/T3956-1997电缆的导体GB/T6995.1～5-1986电线电缆识别标志GB/T16927.1-19...
