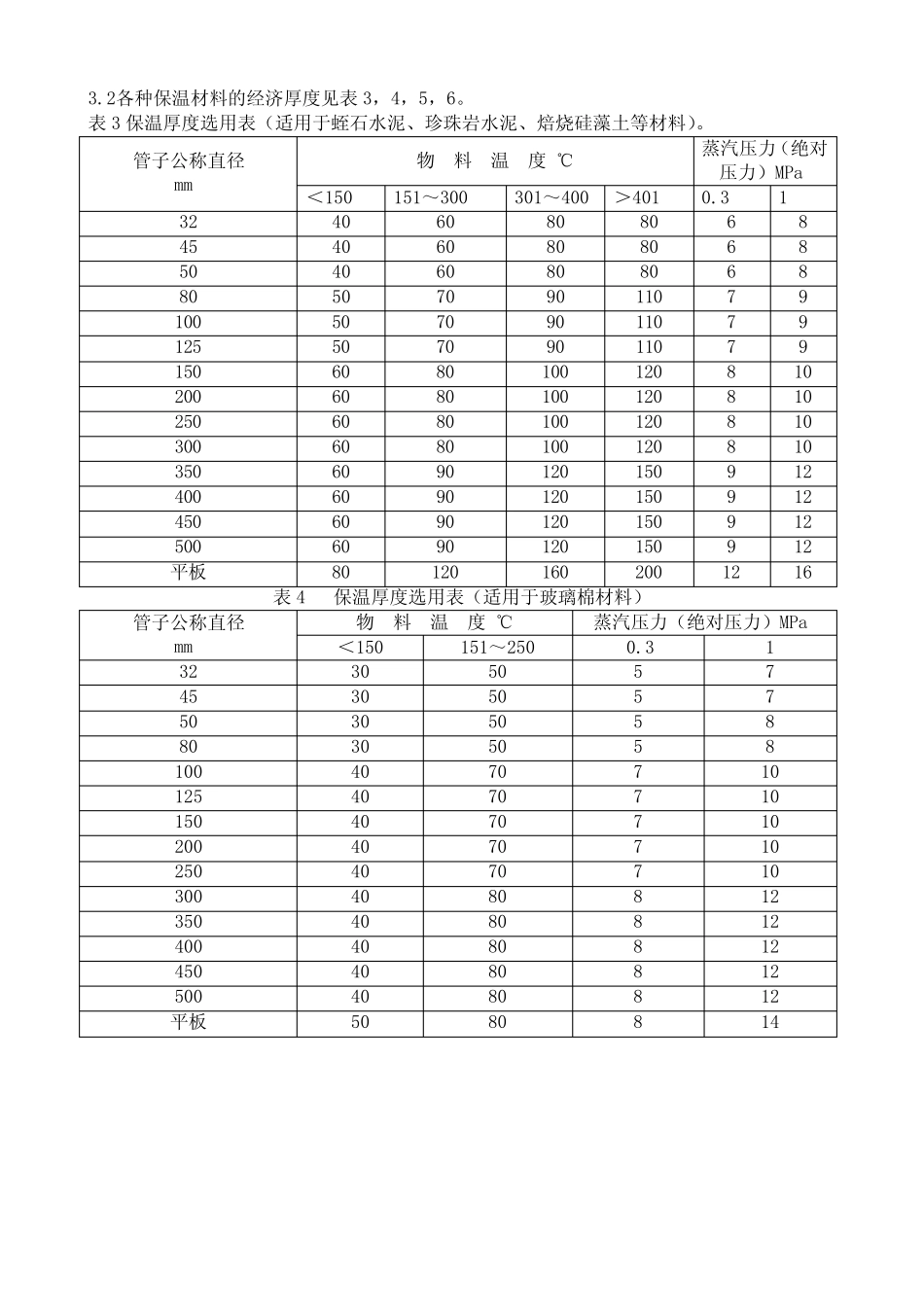

化工设备及管道保温和油漆技术规范1、目的本规范规定了管道的保温材料、保护层材料的选用、保护材料的厚度及其技术条件、施工方法及油漆施工的规定和验收等内容。本规范实用于化工厂设备、管道的保温和油漆。2、保温材料和保温层材料的选用2.1设备与管道所用保温材料,应根据介质温度选用,见表1表1介质温度选用材料代用材料>250℃蛭石水泥制品焙烧硅藻土珍珠岩水泥制品80~250℃缝制玻璃棉蛭石水泥制品玻璃棉预制块珍珠岩水泥制品泡沫混凝土预制块焙烧硅藻土<80℃沥青玻璃棉毡焙烧硅藻土泡沫混凝土预制块焙烧硅藻土保冷聚氨基甲酸脂泡沫塑料沥青蛭石聚苯乙烯泡沫塑料玻璃棉软木注:设备与管道内有隔热层时,应按外壁温度计算。2.2设备与管道的阀门、法兰、人孔、换热器封头等处,宜选用可拆卸的保温层,保温材料应与主体相同。2.3对已经保温的设备和管道,凡不符合规定,保温效能低的材料,在大修时要逐步更换,选用合适的保温材料。2.4设备和管道可选用铁皮、玻璃布缠绕或水泥抹面等保护层。2.5保护层必须经常刷漆防腐。2.6保护层应加强维护修理,损坏时必须修补或更换。3、保温材料的厚度及其技术条件3.1各种保温材料的技术条件,见表2表2名称容重(Kg/m3)导热系数(千卡/米℃时)耐温(℃)沥青玻璃棉100~1500.04~0.06<80酚醛玻璃棉100~1500.04~0.06<250珍珠岩水泥制品294~4500.06~0.07-40~650泡沫混凝土400~6000.08~0.125<300蛭石水泥制品450~4800.08~0.12<800焙烧硅藻土5000.085~0.18<900软木180~2200.042~0.05保冷聚氨脂泡沫塑料<40≤0.036<80蛭石沥青制品350~3800.07~0.09<90聚苯乙烯泡沫塑料20~300.03~0.035-70~703.2各种保温材料的经济厚度见表3,4,5,6。表3保温厚度选用表(适用于蛭石水泥、珍珠岩水泥、焙烧硅藻土等材料)。管子公称直径mm物料温度℃蒸汽压力(绝对压力)MPa<150151~300301~400>4010.313240608080684540608080685040608080688050709011079100507090110791255070901107915060801001208102006080100120810250608010012081030060801001208103506090120150912400609012015091245060901201509125006090120150912平板801201602001216表4保温厚度选用表(适用于玻璃棉材料)管子公称直径mm物料温度℃蒸汽压力(绝对压力)MPa<150151~2500.31323050574530505750305058803050581004070710125407071015040707102004070710250407071030040808123504080812400408081245040808125004080812平板5080814表5保温厚度选用(适用于泡沫混凝土)管子公称直径mm物料温度℃蒸汽压力(绝对压力)MPa<150151~2500.3~13260808456080850608088070110111007011011125701101115080120122008012012250801201230080120123509015015400901501545090150155009015015平板12016016表6保冷厚度选用表(适用于玻璃棉,泡沫塑料,软木等材料)管子公称直径mm西北地区温度℃0-20-40323050704530507050305080803050801004070100125407010015040701002004070100250408010030040801203504080120400408012045040801205004080120平板50801404、施工方法4.1施工前,应检查保温材料的质量是否符合要求。4.2设备和管道无论是热态或常态下都可以进行保温施工,但设备保冷必须在注入冷介质前施工。4.3设备和管道必须试压、除垢、除锈、涂漆、固定等合格后,方可进行保温施工。4.4法兰连接处两侧,应保留空隙,以便拆卸螺栓,有滑动接点、吊架的管道应留空隙,以免损伤保护层,并保持管道胀缩滑动正常。4.5管道保温除用玻璃棉外,每隔3米和在转弯处应留20~30mm膨胀间隙,间隙处应填以石棉绳。4.6蛭石、珍珠岩水泥制品、焙烧硅藻土、泡沫混凝土预制保温结构的施工要求是:4.6.1预制块要干装,在安装时要错缝,横缝向正侧面,多层的要压缝,并以相应的材质胶泥填缝。封头及直径大于1米的设备,需在其表面焊上保温钉,借助保温钉用镀锌铁丝捆扎保温块。4.6.2保温预制块应用镀锌铁丝捆扎,每块制品至少捆扎两道铁丝,要将铁丝接头嵌入缝中。4.6.3预制块间隙要严密,牢固结合,缝隙不大于5mm,填缝的灰浆应饱满。4.7玻璃棉毡的保温结构要求:4.7.1根据管道的...
