基底清槽及钎探方案VIP免费

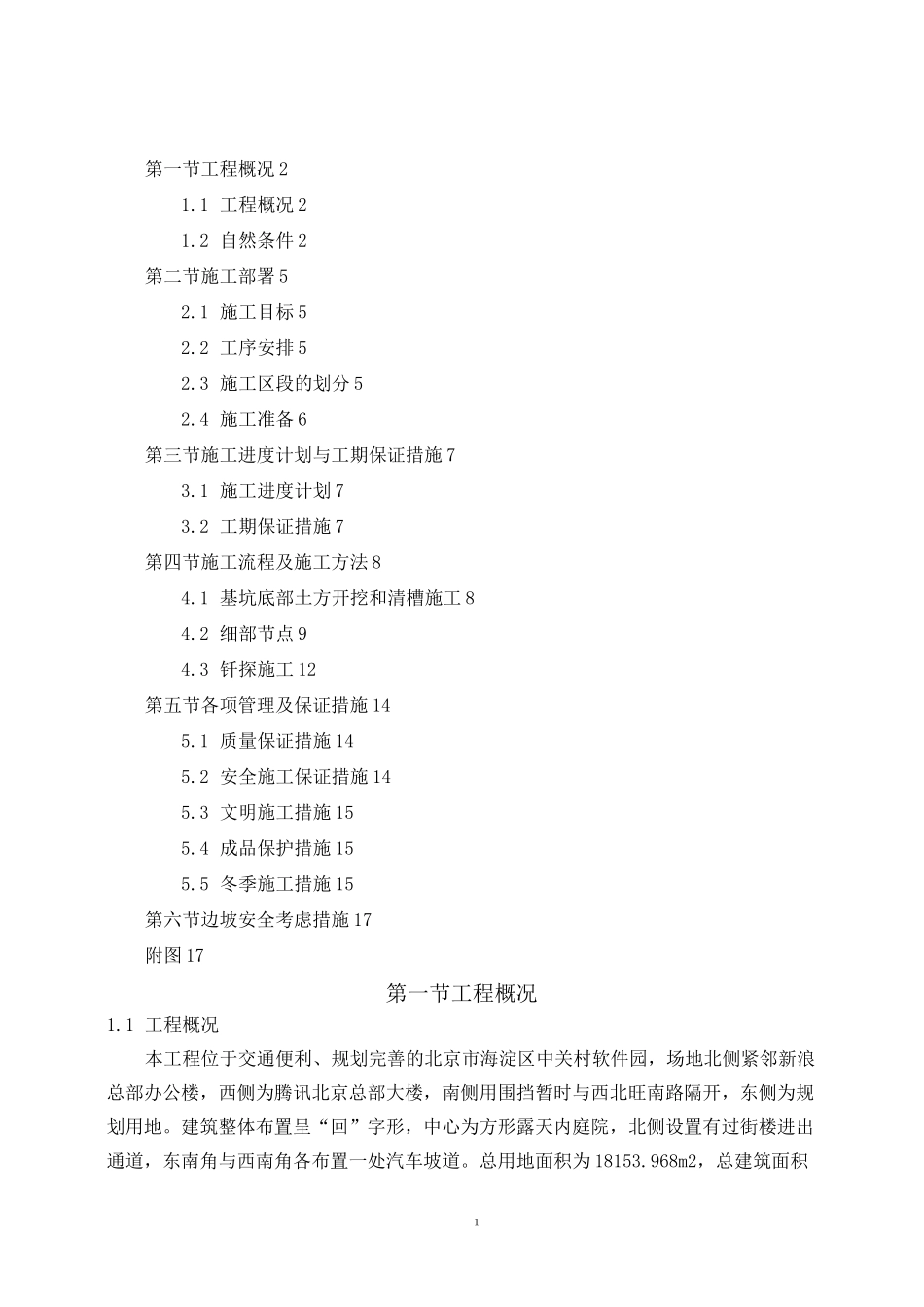

1第一节工程概况21.1工程概况21.2自然条件2第二节施工部署52.1施工目标52.2工序安排52.3施工区段的划分52.4施工准备6第三节施工进度计划与工期保证措施73.1施工进度计划73.2工期保证措施7第四节施工流程及施工方法84.1基坑底部土方开挖和清槽施工84.2细部节点94.3钎探施工12第五节各项管理及保证措施145.1质量保证措施145.2安全施工保证措施145.3文明施工措施155.4成品保护措施155.5冬季施工措施15第六节边坡安全考虑措施17附图17第一节工程概况1.1工程概况本工程位于交通便利、规划完善的北京市海淀区中关村软件园，场地北侧紧邻新浪总部办公楼，西侧为腾讯北京总部大楼，南侧用围挡暂时与西北旺南路隔开，东侧为规划用地。建筑整体布置呈“回”字形，中心为方形露天内庭院，北侧设置有过街楼进出通道，东南角与西南角各布置一处汽车坡道。总用地面积为18153.968m2，总建筑面积270578m2，其中地上结构共6层，建筑面积为39378m2，地下结构共3层，建筑面积为31200m2o1.2自然条件（1）根据土方施工现场平面布置图，土方开挖时可利用出坡道1个，在场地的东北侧。（2）工程水文概况本工程岩土工程勘察期间（2015年10月上旬）于钻孔深度范围内（最深30.50m）实测到3层地下水，各层地下水类型及实测水位参见表1（“地下水情况一览表”）。根据拟建场地地层及区域地下水位观测资料分析，拟建场地埋深的6m内的粉土、砂土层具有赋存潜水的条件。受拟建场地周边在施工程影响及季节因素，本次勘探过程中未揭露到该层潜水。序号地下水类型地下水稳定水位埋深（m）标咼（m）1层间水11.40〜12.8034.84〜36.962潜水〜承压水23.20〜25.5022.41〜25.843承压水（测压水头）25.40〜26.8020.96〜22.15a.历史高水位调查根据工程场区附近已有勘察资料及区域水文地质条件分析，工程场区历年（自1955年以来）最咼地下水位标咼为47.00m左右；近3~5最咼地下水位标咼为46.50m左右。b.地下水位动态特征工程场区潜水天然动态类型属渗入－蒸发、径流型，主要接受大气降水入渗、地下水侧向径流及管道渗漏等方式补给，以蒸发及地下水侧向径流为主要排泄方式；其水位年动态变化规律一般为：6月份~9月份水位较咼，其他月份水位相对较低，水位年变幅一般为1m左右。工程场区层间水天然动态类型属渗入－径流型，主要接受地下水侧向径流方式补给，以地下水侧向径流及越流为主要排泄方式；其水位年变化幅度一般为lm左右。工程场区潜水〜承压水和承压水天然动态类型属渗入一径流型；主要接受地下水侧向径流及越流等方式补给，以地下水侧向径流及人工开采为主要排泄方式；其水位年动态变化规律一般为：11月份〜来年3月份水位较高，其它月份水位相对较低，其水位年变幅一般为2〜3m。3（3）工程地质概况根据对现场勘探、原位测试与室内土工试验成果的综合分析，将本次勘探深度范围内（最深30.50m）的地层，按成因类型、沉积年代划分为人工堆积层和第四纪沉积层两大类，并按岩性及工程特性进一步划分为7个大层及亚层。表层为人工堆积之厚度一般为0.80〜3.30m的粘质粉土素填土、粉质粘土素填土①层，房渣土、碎石填土①1层。人工堆积层以下为第四纪沉积的粘质粉土、砂质粉土②层，粘土、重粉质粘土②1层，砂质粉土②2层；粉质粘土、粘质粉土③层，粘质粉土、砂质粉土③1层，粉质粘土、重粉质粘土③2层；细砂、中砂④层及粘质粉土、砂质粉土④1层；卵石、圆砾⑤层，细砂、中砂⑤1层，粉质粘土、粘质粉土⑤2层及有机质粘土、有机质重粉质粘土⑤3层；粉质粘土、重粉质粘土⑥层，粘质粉土、砂质粉土⑥1层及粉砂、细砂⑥2层;细砂、中砂⑦层及粉质粘土⑦1层。有关上述地层空间分布概况、特征综述和室内土工试验与原位测试指标的综合统计结果，详见“工程地质剖面图”。4工程施展剖面圏33曲■强*・£4.-3-4J.T4■■■■.iTiik-■■-典型地质剖面图由工程地质剖面图可知：本工程清槽后的地基基础基本处于卵石、圆砾⑤层之上。而且卵石、圆砾的厚度达到了6m。5第二节施工部署2.1施工目标质量目标：确保基底土方开挖清理期间无滑坡、坍塌等事故；符合设计和规范要求安全目标：无安全事故。环境、文明施工目标：符合北京市文明工地施工要求。...
