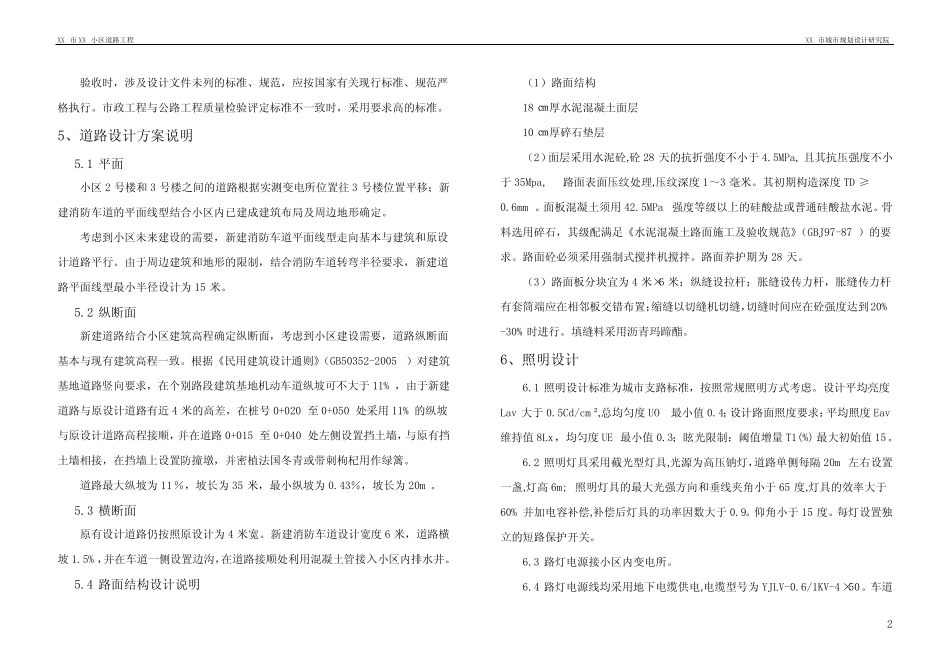

XX市XX小区道路工程XX市城市规划设计研究院1施工图设计说明1、概况XX小区位于XX市开发区XX路，小区内共六栋建筑，其中四栋为新建，于2004年设计，目前新建房屋均以竣工，正进行小区配套道路施工。由于小区2号楼和3号楼之间布置变电所占用了原设计道路的位置，现需对此处道路平面进行调整；小区内部道路原设计宽度为4米，为了满足消防要求，需新建一条6米宽消防车道进入小区；原设计中并未对小区内进行照明设计，此次对小区内部布置路灯和埋设管线，并对小区内部绿化进行重新设计。2、设计内容设计内容：调整小区内原设计道路平面，新建6米宽消防车道平面、纵断面，新建挡土墙，小区内部照明和绿化等内容。3、设计依据（1）《XX市XX小区总平面图》。（2）业主提供的1：500地形图。（3）现场调查和实测资料。4、技术规范、标准和工程施工及验收规范4.1.技术标准道路等级：小区道路，设计车速V=20km/h；道路宽度：6米；平面线型：最小平曲线半径15米；道路纵坡：最小坡度0.43%，最大纵坡11%；路面类型：水泥混凝土路面；路面设计标准轴载：BZZ-100；路面结构设计年限：15年；4.2采用的技术规范、规程《城市道路设计规范》CJJ37-90《公路水泥混凝土路面设计规范》JTGD40-2002《公路路面基层施工技术规范》JTJ034-2000《公路路基设计规范》JTGD30-2004《民用建筑设计通则》GB50352-2005《城市道路交通规划设计规范》GB50220-95《城市道路照明设计标准》CJJ45-2006《电力工程电缆设计规范》GB50217-2007《供配电系统设计规范》GB50052-95《建筑照明设计标准》GB50034-2004《城市道路绿化规划与设计规范》CJJ75-974.3工程验收标准《城镇道路工程施工与质量验收规范》GJJ1-2008《公路工程质量检验评定标准》（土建工程）JTGF80/1-2004《电气装置安装工程电缆线路施工及验收规范》GB50168-2006XX市XX小区道路工程XX市城市规划设计研究院2验收时，涉及设计文件未列的标准、规范，应按国家有关现行标准、规范严格执行。市政工程与公路工程质量检验评定标准不一致时，采用要求高的标准。5、道路设计方案说明5.1平面小区2号楼和3号楼之间的道路根据实测变电所位置往3号楼位置平移；新建消防车道的平面线型结合小区内已建成建筑布局及周边地形确定。考虑到小区未来建设的需要，新建消防车道平面线型走向基本与建筑和原设计道路平行。由于周边建筑和地形的限制，结合消防车道转弯半径要求，新建道路平面线型最小半径设计为15米。5.2纵断面新建道路结合小区建筑高程确定纵断面，考虑到小区建设需要，道路纵断面基本与现有建筑高程一致。根据《民用建筑设计通则》（GB50352-2005）对建筑基地道路竖向要求，在个别路段建筑基地机动车道纵坡可不大于11%，由于新建道路与原设计道路有近4米的高差，在桩号0+020至0+050处采用11%的纵坡与原设计道路高程接顺，并在道路0+015至0+040处左侧设置挡土墙，与原有挡土墙相接，在挡墙上设置防撞墩，并密植法国冬青或带刺枸杞用作绿篱。道路最大纵坡为11％，坡长为35米，最小纵坡为0.43％，坡长为20m。5.3横断面原有设计道路仍按照原设计为4米宽。新建消防车道设计宽度6米，道路横坡1.5%，并在车道一侧设置边沟，在道路接顺处利用混凝土管接入小区内排水井。5.4路面结构设计说明（1）路面结构18㎝厚水泥混凝土面层10㎝厚碎石垫层（2）面层采用水泥砼,砼28天的抗折强度不小于4.5MPa,且其抗压强度不小于35Mpa,路面表面压纹处理,压纹深度1～3毫米。其初期构造深度TD≥0.6mm。面板混凝土须用42.5MPa强度等级以上的硅酸盐或普通硅酸盐水泥。骨料选用碎石，其级配满足《水泥混凝土路面施工及验收规范》（GBJ97-87）的要求。路面砼必须采用强制式搅拌机搅拌。路面养护期为28天。（3）路面板分块宜为4米×6米；纵缝设拉杆；胀缝设传力杆，胀缝传力杆有套筒端应在相邻板交错布置；缩缝以切缝机切缝，切缝时间应在砼强度达到20%-30%时进行。填缝料采用沥青玛蹄酯。6、照明设计6.1照明设计标准为城市支路标准，按照常规照明方式考虑。设计平均亮度Lav大于0.5Cd/cm²,总均匀度UO最小值0.4；设计路面照度要求：平均照度Eav维持值8Lx，均匀度UE最小值0.3；眩光限制：阈值增量T1(%...
