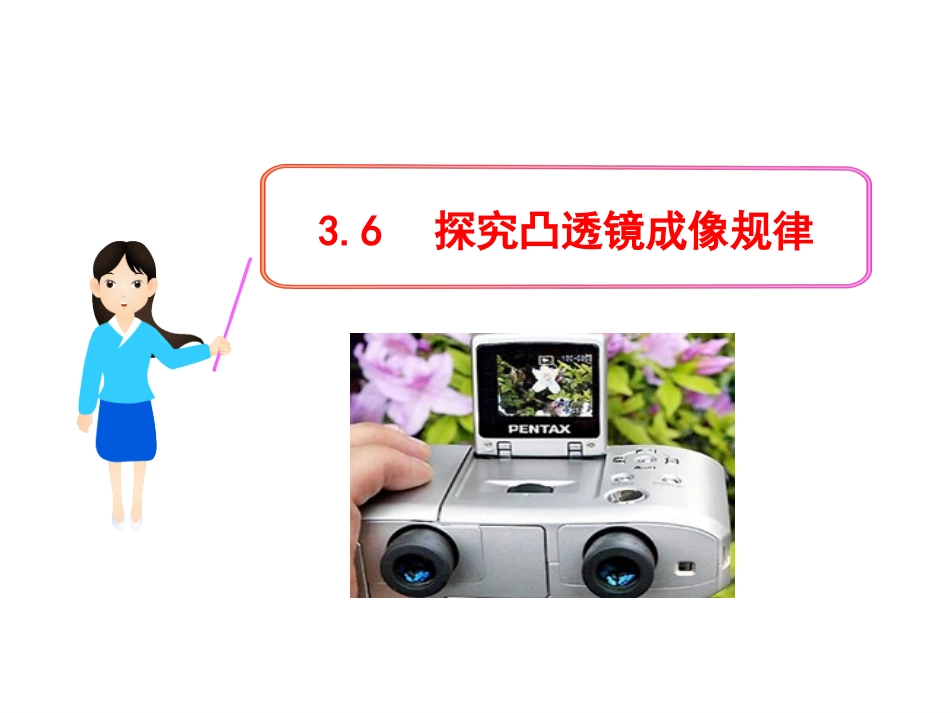

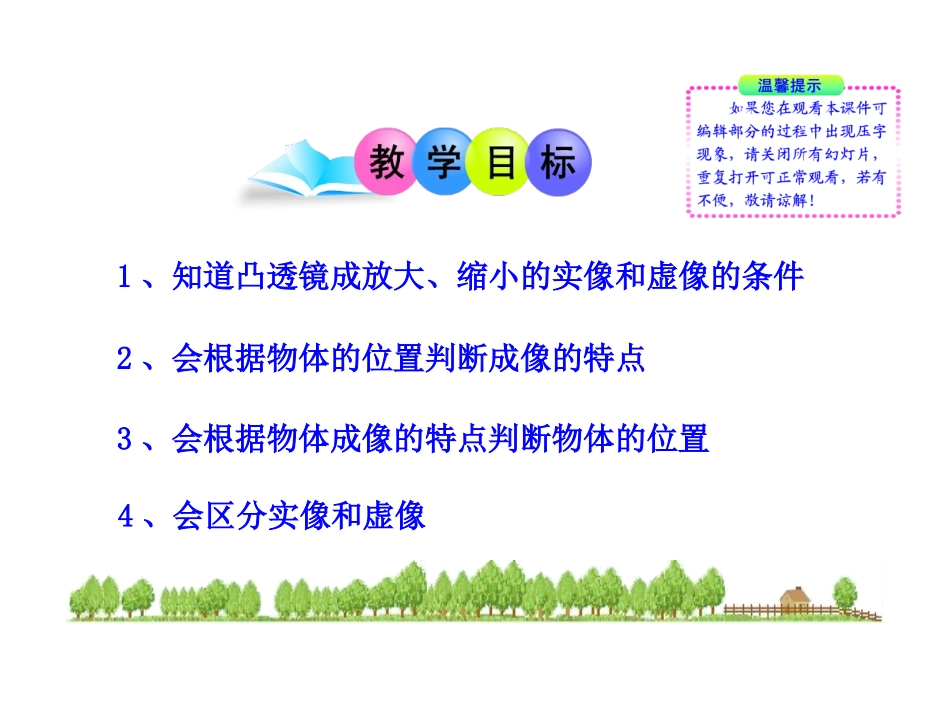

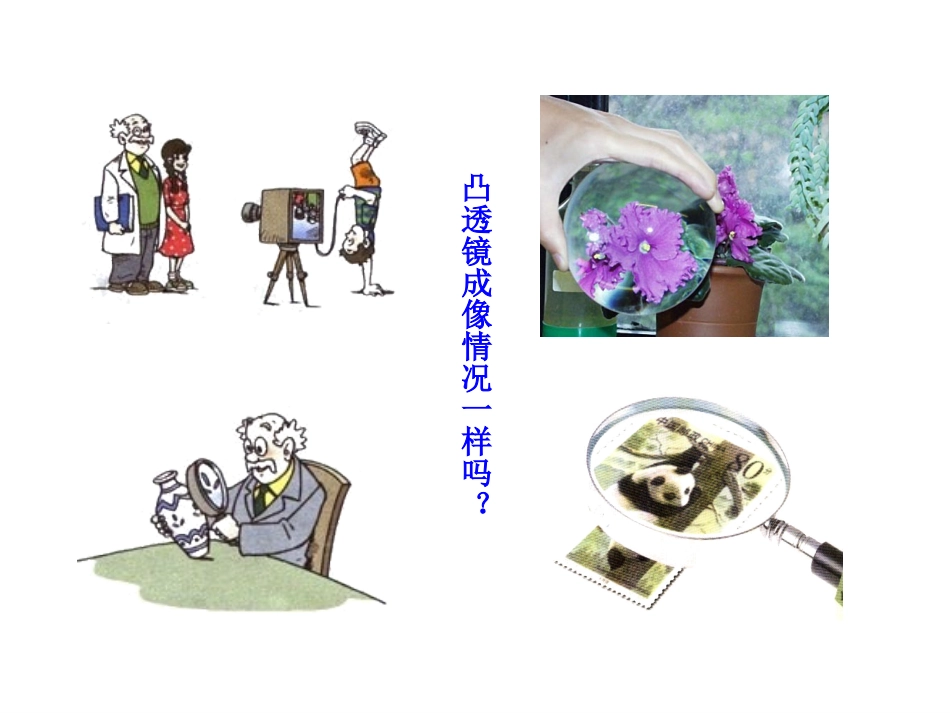

3.6探究凸透镜成像规律1、知道凸透镜成放大、缩小的实像和虚像的条件2、会根据物体的位置判断成像的特点3、会根据物体成像的特点判断物体的位置4、会区分实像和虚像凸透镜成像情况一样吗?一、探究凸透镜成像规律1、利用凸透镜能成什么样的像呢?2、成像时物距、像距和焦距三者之间有怎样的关系呢?我们把景物到透镜光心的距离叫做物距,用u表示。把像到透镜光心的距离叫做像距,用v表示。凸透镜的成像情况可能跟物距u、透镜的焦距f有关系。你还有哪些猜想呢?猜想:实验器材实验器材““上”字光上”字光源源凸透镜凸透镜光屏光屏也可用蜡烛先用你自己设计的方法测出实验用的凸透镜的焦距f,并记录下来。提示:太阳光可以看作是平行光。平行光通过凸透镜都会会聚于焦点。(1)在阳光下固定一凸透镜,让阳光垂直照射凸透镜;(2)在凸透镜后面放一白纸,前后移动白纸,直到在白纸上得到一个最小的亮点为止,固定白纸位置;(3)用刻度尺测出凸透镜和白纸之间的距离即是凸透镜的焦距.器材组装器材组装物距u像距v改变光源、透镜与光屏的位置,让发光体经透镜后成放大、缩小、等大的像,观察像是正立还是倒立的,记录好物距与像距,换不同焦距的透镜重复实验凸透镜成各种不同的凸透镜成各种不同的像时,物距、焦距和像距像时,物距、焦距和像距之间有什么关系呢?之间有什么关系呢?实像与虚像实像(realimage)是能在光屏上呈现的像,它是由实际光线会聚而成的。实像虚像(virtualimage)不能在光屏上呈现出来,只能用人眼通过透镜观察。透镜焦距f/cm实验次数像的大小像的正倒像的性质物距u/cm像距v/cm探究实验记录表实验次数物距正立倒立放大缩小实像虚像像距12345678u>2f倒立缩小实像f2fu=f平行光u2f放大倒立实像ff2f2fFFB′BOA′A3、当u2f时,像距v应满足:,题中给出像距v=16cm,分析:本题给出的信息是成倒立缩小的实像,说明物距应满足;例题:某同学在“研究凸透镜成像”的实验中,光屏移动到离凸透镜16cm处,得到烛焰倒立、缩小的像,他使用的凸透镜的焦距为:A.4cmB.8cmC.12cmD.18cmf2f即:f<16cm<2f,选C1.若有一凸透镜的焦距为15cm,当物体AB放在该凸透镜主光轴上距离凸透镜29cm的位置时,调整光屏的位置使光屏上出现该物体清晰的像,则在光屏上得到一个()A、倒立放大的实像B、倒立缩小的实像C、正立放大的实像D、正立放大的虚像A2.一平行光正对着凸透镜照射,在离透镜10cm处的光屏上得到一个亮点,那么当物体位于透镜前25cm处,在透镜另一侧可以得到一个()A.倒立缩小的实像B.倒立放大的实像C.正立放大的虚像D.正立缩小的虚像A分析:物体处于哪个位置?3.在探究凸透镜成像规律的实验中,当烛焰、凸透镜、光屏处于如图所示的位置时,恰能在光屏上得到一个清晰的像。利用这一成像原理可以制成()A、照相机B、幻灯机C、放大镜D、潜望镜B4.在“研究凸透镜成像”实验中,物体在光屏上所成的实像一定是()A.正立的像B.缩小的像C.倒立的像D.放大的像C5.关于实像和虚像,正确的说法是()A.实像能用光屏收到,虚像则收不到B.虚像是人的幻觉,实际上并没有光线进入人眼C.平面镜成虚像,凸透镜成实像D.由光的反射成实像,光的折射成虚像A6.有四种不同焦距的凸透镜,如果要使距凸透镜15cm的物体在光屏上得到缩小的像,那么应选凸透镜的焦距为()A.5cmB.10cmC.20cmD.30cmA实验次数物距正立倒立放大缩小实像虚像像距12345678u>2f倒立缩小实...
